GMC Envoy (2007-2009) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – GMC Envoy

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008, 2009.

Skrzynka bezpieczników komory silnika

Znajduje się pod maską w komorze silnika po stronie kierowcy pojazdu.

Zdejmij pokrywę główną, naciskając dwa zaczepy blokujące. Zdejmij dodatkową pokrywę, odłamując ją podczas podnoszenia.

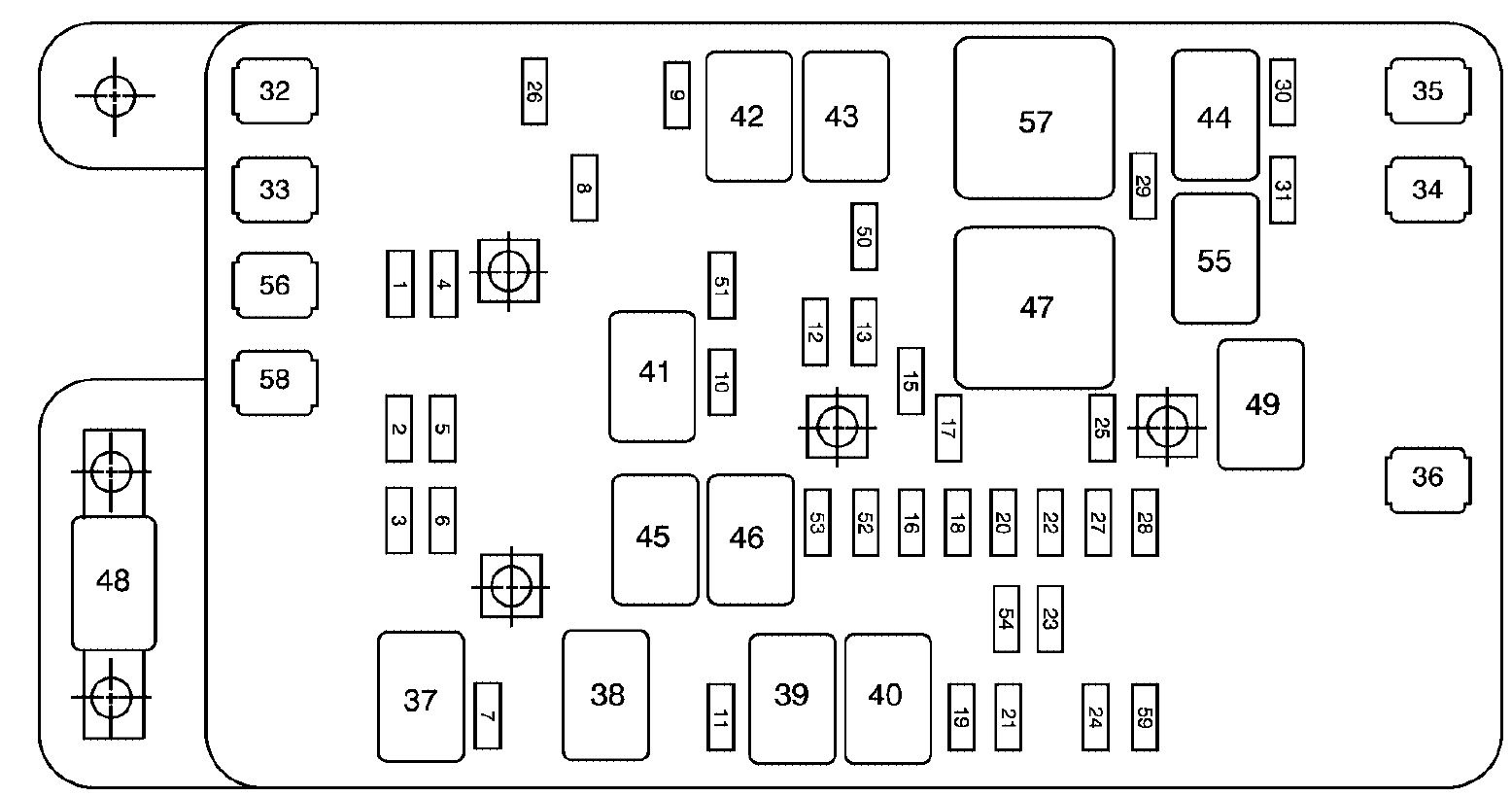

Komora silnika (silnik L6)

GMC Envoy (2007-2009) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Elektrycznie sterowane zawieszenie pneumatyczne
2 Reflektor świateł drogowych po stronie pasażera
3 Światła mijania po stronie pasażera
4 Lampy zapasowe przyczepy
5 Reflektor świateł drogowych po stronie kierowcy
6 Reflektor świateł mijania po stronie kierowcy
7 Wycieraczka przedniej szyby
8 Aktywny futerał transferowy
9 Wycieraczki
10 Moduł sterowania zespołem napędowym B
11 Światła przeciwmgielne
12 Światło stopu
13 Zapalniczka
15 Elektrycznie regulowane pedały
16 Sterownik nadwozia, zapłon 1
17 Korba
18 Poduszka powietrzna
19 Hamulec elektryczny przyczepy
20 Wentylator chłodzący
21 Klakson
22 Zapłon E
23 Elektroniczna kontrola przepustnicy
24 Zestaw wskaźników tablicy rozdzielczej, centrum informacyjne kierowcy
25 Automatyczny system kontroli blokady zmiany biegów
26 Pojemnik modułu sterującego skrzyni biegów
27 Zapasowy
28 Moduł sterowania zespołem napędowym 1
29 Czujnik tlenu
30 Klimatyzacja
31 Kontroler nadwozia
32 Przyczepa
33 Hamulce przeciwblokujące (ABS)
34 Zapłon
35 Silnik dmuchawy
36 Dmuchacz
50 Kierunkowskazy przyczepy po stronie pasażera
51 Kierunkowskazy przyczepy po stronie kierowcy
52 Migacze awaryjne
53 Moduł sterownika reflektora
54 Cewka reaktora wtrysku powietrza (POWIETRZE).
56 Pompa reaktora wtrysku powietrza (AIR).
58 System poprawy stabilności pojazdu (StabiliTrak®)
59 Regulowana kontrola napięcia
Przekaźniki
37 Spryskiwacz reflektora
38 Spryskiwacz tylnej szyby
39 Światła przeciwmgielne
40 Klakson
41 Pompa paliwowa
42 Spryskiwacz przedniej szyby
43 Reflektor świateł drogowych
44 Klimatyzacja
45 Wentylator chłodzący
46 Moduł sterownika reflektora
47 Rozrusznik
49 Elektryczny regulowany pedał
55 Cewka reaktora wtrysku powietrza (POWIETRZE).
57 Układ napędowy
Różnorodne
48 Akumulator tablicy rozdzielczej

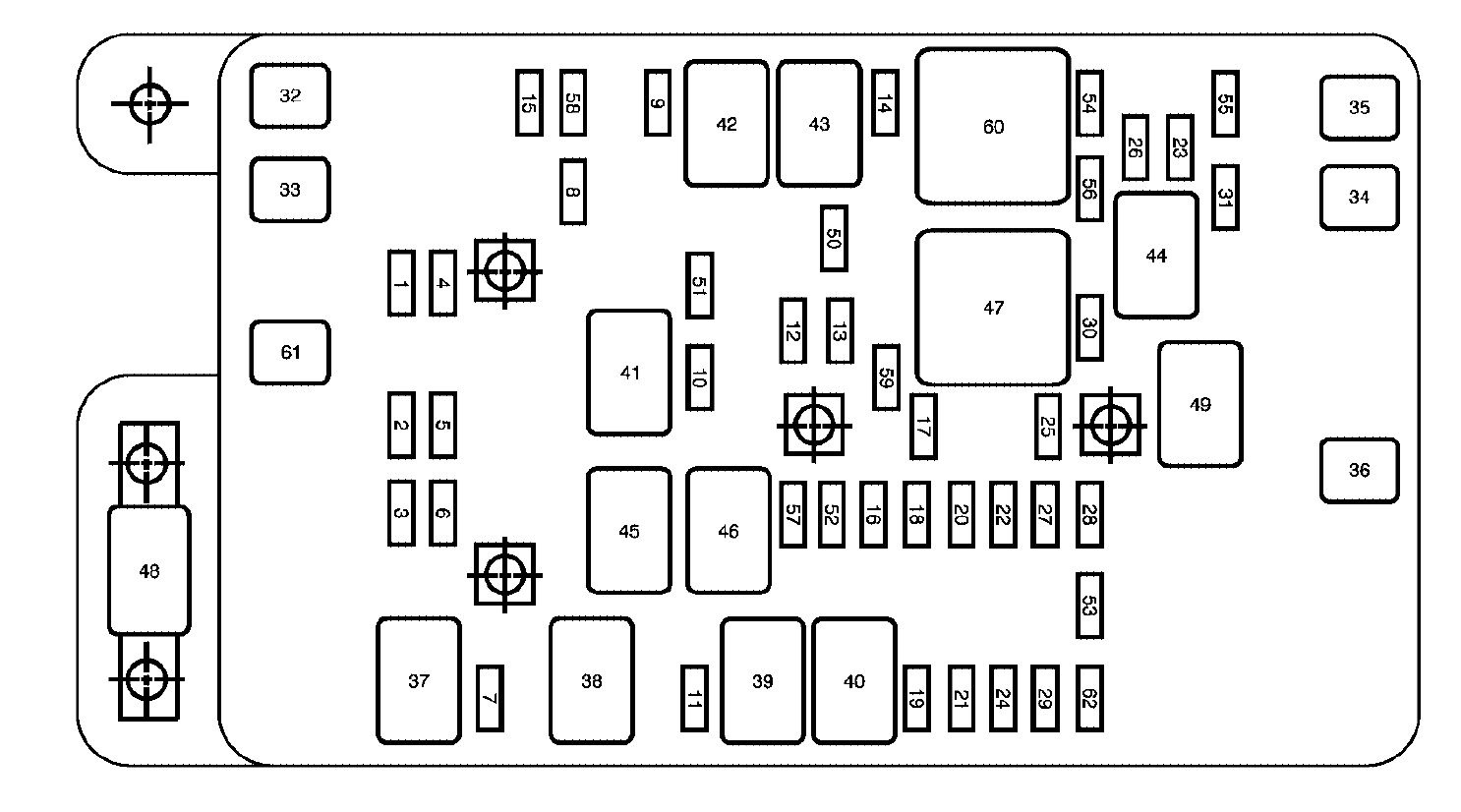

Komora silnika (silnik V8)

GMC Envoy (2007-2009) - skrzynka bezpieczników i przekaźników

Numer Opis
1 Elektrycznie sterowane zawieszenie pneumatyczne
2 Reflektor świateł drogowych po stronie pasażera
3 Światła mijania po stronie pasażera
4 Lampy zapasowe przyczepy
5 Reflektor świateł drogowych po stronie kierowcy
6 Reflektor świateł mijania po stronie kierowcy
7 Wycieraczka przedniej szyby
8 Automatyczna skrzynia biegów
9 Wycieraczki
10 Moduł sterowania zespołem napędowym B
11 Światła przeciwmgielne
12 Światło stopu
13 Zapalniczka
14 Cewki zapłonowe
15 Moduł sterujący skrzyni biegów (TCM) Odpowietrznik pochłaniacza
16 Sterownik nadwozia, zapłon 1
17 Korba
18 Poduszka powietrzna
19 Hamulec elektryczny przyczepy
20 Wentylator chłodzący
21 Klakson
22 Zapłon E
23 Elektroniczna kontrola przepustnicy
24 Zestaw wskaźników tablicy rozdzielczej, centrum informacyjne kierowcy
25 Automatyczny system kontroli blokady zmiany biegów
26 Silnik 1
27 Zapasowy
28 Moduł sterowania zespołem napędowym 1
29 Moduł sterujący układu napędowego
30 Klimatyzacja
31 Zespół wtryskiwaczy A
32 Przyczepa
33 Hamulce przeciwblokujące (ABS)
34 Zapłon
35 Silnik dmuchawy
36 Zapłon B
50 Kierunkowskazy przyczepy po stronie pasażera
51 Kierunkowskazy przyczepy po stronie kierowcy
52 Migacze awaryjne
53 Skrzynia biegów
54 Zespół czujników tlenu B
55 Zespół czujników tlenu A
56 Zespół wtryskiwaczy B
57 Moduł sterownika reflektora
58 Sterownik nadwozia 1
59 Elektryczny regulowany pedał
61 System poprawy stabilności pojazdu (StabiliTrak®)
62 Regulowana kontrola napięcia
Przekaźniki
37 Spryskiwacz reflektora
38 Wycieraczka/spryskiwacz tylnej szyby
39 Światła przeciwmgielne
40 Klakson
41 Pompa paliwowa
42 Spryskiwacz przedniej szyby
43 Reflektor świateł drogowych
44 Klimatyzacja
45 Wentylator chłodzący
46 Moduł sterownika reflektora
47 Rozrusznik
49 Elektryczny regulowany pedał
60 Układ napędowy
Różnorodny
48 Akumulator tablicy rozdzielczej

Skrzynka bezpieczników pod tylnym siedzeniem

Znajduje się pod tylnym siedzeniem po stronie kierowcy pojazdu (podnieś siedzenie, zdejmij pokrywę skrzynki bezpieczników).

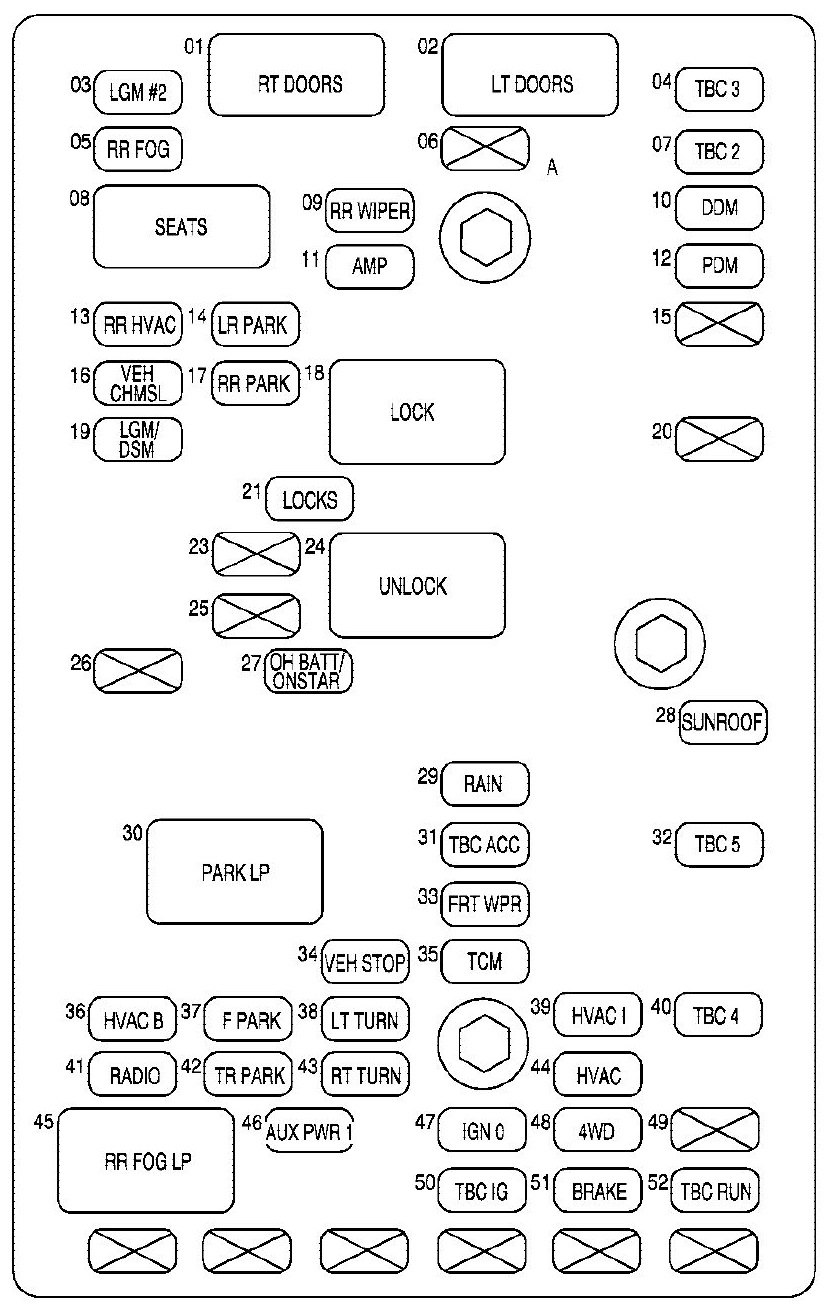

Blok bezpieczników pod tylnym siedzeniem

GMC Envoy (2007-2009) - skrzynka bezpieczników i przekaźników

Numer Opis
01 Moduł sterujący prawych drzwi
02 Moduł sterujący lewych drzwi
03 Moduł klapy bagażnika 2
04 Sterownik nadwozia 3
05 Tylne światła przeciwmgielne
06 Pusty
07 Sterownik nadwozia 2
08 Fotele elektryczne
09 Tylna wycieraczka
10 Moduł drzwi kierowcy
11 Wzmacniacz
12 Moduł drzwi pasażera
13 Sterowanie klimatyzacją z tyłu
14 Tylne światła postojowe po stronie kierowcy
15 Pusty
16 Światła stopu montowane na środku pojazdu (CHMSL)
17 Tylne światła postojowe po stronie pasażera
18 Zamki
19 Moduł klapy podnoszonej/moduł siedzenia kierowcy
20 Pusty
21 Zamek
23 Pusty
24 Odblokowanie
25 Pusty
26 Pusty
27 Akumulator napowietrzny OnStar/system OnStar
28 Szyberdach
29 Nieużywany
30 Światła postojowe
31 Akcesorium kontrolera nadwozia
32 Sterownik nadwozia 5
33 Wycieraczki przednie
34 Zatrzymanie pojazdu
35 Moduł sterowania skrzynią biegów
36 Ciepło, Wentylacja, Klimatyzacja B
37 Przednie światła postojowe
38 Kierunkowskaz po stronie kierowcy
39 Ciepło, Wentylacja, Klimatyzacja 1
40 Sterownik nadwozia 4
41 Radio
42 Parkowanie przyczepy
43 Kierunkowskaz po stronie pasażera
44 Ciepło, Wentylacja, Klimatyzacja
45 Tylne światła przeciwmgielne
46 Zasilanie pomocnicze 1
47 Zapłon 0
48 Napęd na cztery koła
49 Pusty
50 Zapłon kontrolera nadwozia
51 Hamulce
52 Bieg kontrolera nadwozia
