Schematy skrzynek bezpieczników i przekaźników – GMC Envoy
Dotyczy pojazdów wyprodukowanych w latach:
2003, 2004.
Skrzynka bezpieczników komory silnika
Znajduje się pod maską w komorze silnika po stronie kierowcy pojazdu.
Zdejmij pokrywę główną, naciskając dwa zaczepy blokujące. Zdejmij dodatkową pokrywę, odłamując ją podczas podnoszenia.
Komora silnika (silnik L6)
| Numer |
Opis |
| 1 |
Elektrycznie sterowane zawieszenie pneumatyczne |
| 2 |
Reflektor świateł drogowych po stronie pasażera |
| 3 |
Światła mijania po stronie pasażera |
| 4 |
Lampy zapasowe przyczepy |
| 5 |
Reflektor świateł drogowych po stronie kierowcy |
| 6 |
Reflektor świateł mijania po stronie kierowcy |
| 7 |
Spryskiwacze |
| 8 |
Automatyczna skrzynia biegów |
| 9 |
Wycieraczki |
| 10 |
Moduł sterowania zespołem napędowym B |
| 11 |
Światła przeciwmgielne |
| 12 |
Światło stopu |
| 13 |
Zapalniczka |
| 14 |
Cewki zapłonowe |
| 15 |
Jazda na zawieszeniu pneumatycznym |
| 16 |
TBD-zapłon 1 |
| 17 |
Korba |
| 18 |
poduszka powietrzna |
| 19 |
Hamulec elektryczny |
| 20 |
Wentylator chłodzący |
| 21 |
Klakson |
| 22 |
Zapłon E |
| 23 |
Elektroniczna kontrola przepustnicy |
| 24 |
Zestaw wskaźników tablicy rozdzielczej, centrum informacyjne kierowcy |
| 25 |
Automatyczny system kontroli blokady zmiany biegów |
| 26 |
Silnik 1 |
| 27 |
Zapasowy |
| 28 |
Moduł sterowania zespołem napędowym 1 |
| 29 |
Czujnik tlenu |
| 30 |
Klimatyzacja |
| 31 |
Kontroler nadwozia |
| 32 |
Przyczepa |
| 33 |
Hamulce przeciwblokujące (ABS) |
| 34 |
Zapłon |
| 35 |
Silnik dmuchawy |
| 36 |
Zapłon B |
| 50 |
Kierunkowskazy przyczepy po stronie pasażera |
| 51 |
Kierunkowskazy przyczepy po stronie kierowcy |
| 52 |
Migacze awaryjne |
|
|
| Przekaźniki |
|
| 37 |
Pusty |
| 38 |
Spryskiwacz tylnej szyby |
| 39 |
Światła przeciwmgielne |
| 40 |
Klakson |
| 41 |
Pompa paliwowa |
| 42 |
Wycieraczki/spryskiwacze przedniej szyby |
| 43 |
Reflektor świateł drogowych |
| 44 |
Klimatyzacja |
| 45 |
Wentylator chłodzący |
| 46 |
Moduł sterownika reflektora |
| 47 |
Rozrusznik |
|
|
| Różnorodny |
|
| 48 |
Akumulator tablicy rozdzielczej |
| 49 |
Pusty |

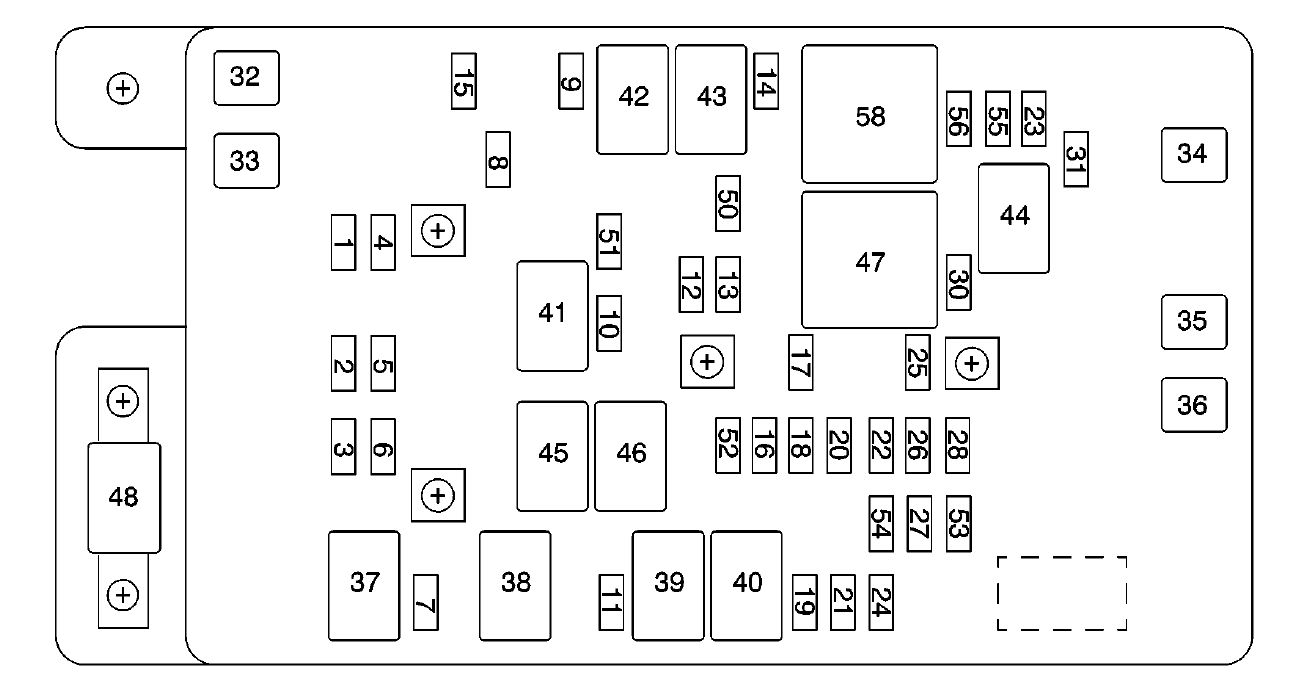

Komora silnika (silnik V8)
| Numer |
Opis |
| 1 |
Elektrycznie sterowane zawieszenie pneumatyczne |
| 2 |
Reflektor świateł drogowych po stronie pasażera |
| 3 |
Światła mijania po stronie pasażera |
| 4 |
Lampy zapasowe przyczepy |
| 5 |
Reflektor świateł drogowych po stronie kierowcy |
| 6 |
Reflektor świateł mijania po stronie kierowcy |
| 7 |
Spryskiwacze |
| 8 |
Automatyczna skrzynia biegów |
| 9 |
Wycieraczki |
| 10 |
Moduł sterowania zespołem napędowym B |
| 11 |
Światła przeciwmgielne |
| 12 |
Światło stopu |
| 13 |
Zapalniczka |
| 14 |
Cewki zapłonowe |
| 15 |
Odpowietrznik kanistra |
| 16 |
TBD-zapłon 1 |
| 17 |
Korba |
| 18 |
poduszka powietrzna |
| 19 |
Hamulec elektryczny |
| 20 |
Wentylator chłodzący |
| 21 |
Klakson |
| 22 |
Zapłon E |
| 23 |
Elektroniczna kontrola przepustnicy |
| 24 |
Zestaw wskaźników tablicy rozdzielczej, centrum informacyjne kierowcy |
| 25 |
Automatyczny system kontroli blokady zmiany biegów |
| 26 |
Silnik 1 |
| 27 |
Zapasowy |
| 28 |
Moduł sterowania zespołem napędowym 1 |
| 30 |
Klimatyzacja |
| 31 |
Sterownik nadwozia 1 |
| 32 |
Przyczepa |
| 33 |
Hamulce przeciwblokujące (ABS) |
| 34 |
Zapłon |
| 35 |
Silnik dmuchawy |
| 36 |
Zapłon B |
| 50 |
Kierunkowskazy przyczepy po stronie pasażera |
| 51 |
Kierunkowskazy przyczepy po stronie kierowcy |
| 52 |
Migacze awaryjne |
| 53 |
Zespół czujników tlenu A |
| 54 |
Zespół czujników tlenu B |
| 55 |
Zespół wtryskiwaczy A |
| 56 |
Zespół wtryskiwaczy B |
|
|
| Przekaźniki |
|
| 37 |
Spryskiwacz reflektora |
| 38 |
Spryskiwacz tylnej szyby |
| 39 |
Światła przeciwmgielne |
| 40 |
Klakson |
| 41 |
Pompa paliwowa |
| 42 |
Wycieraczki/spryskiwacze przedniej szyby |
| 43 |
Reflektor świateł drogowych |
| 44 |
Klimatyzacja |
| 45 |
Wentylator chłodzący |
| 46 |
Moduł sterownika reflektora |
| 47 |
Rozrusznik |
| 58 |
Zapłon 1 |
|
|
| Różnorodny |
|
| 48 |
Akumulator tablicy rozdzielczej |
Skrzynka bezpieczników pod tylnym siedzeniem
Znajduje się pod tylnym siedzeniem po stronie kierowcy pojazdu (podnieś siedzenie, zdejmij pokrywę skrzynki bezpieczników).

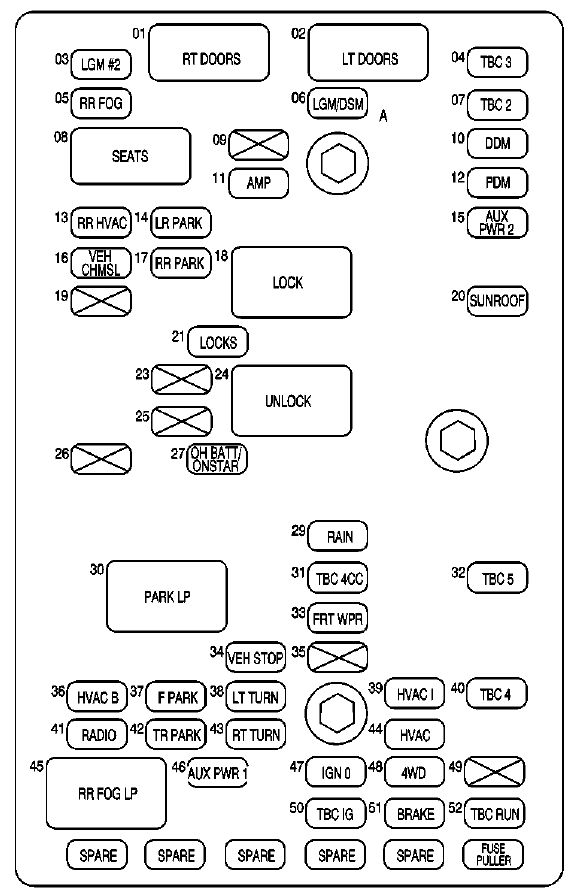

Blok bezpieczników pod tylnym siedzeniem (Envoy)
| Numer |
Opis |
| 01 |
Moduł sterujący prawych drzwi |
| 02 |
Moduł sterujący lewych drzwi |
| 03 |
Moduł klapy podnoszonej 2 |
| 04 |
Sterownik nadwozia 3 |
| 05 |
Tylne światła przeciwmgielne |
| 06 |
Moduł klapy podnoszonej/moduł siedzenia kierowcy |
| 07 |
Sterownik nadwozia 2 |
| 08 |
Fotele elektryczne |
| 09 |
Pusty |
| 10 |
Moduł drzwi kierowcy |
| 11 |
Wzmacniacz |
| 12 |
Moduł drzwi pasażera |
| 13 |
Sterowanie klimatyzacją z tyłu |
| 14 |
Lewe tylne światła postojowe |
| 15 |
Zasilanie pomocnicze 2 |
| 16 |
Wysoko montowana lampa stopu w środku pojazdu |
| 17 |
Prawe tylne światła postojowe |
| 18 |
Zamki |
| 19 |
Pusty |
| 20 |
Szyberdach |
| 21 |
Zamek |
| 23 |
Pusty |
| 24 |
Odblokowanie |
| 25 |
Pusty |
| 26 |
Pusty |
| 27 |
Akumulator OH/System OnStar |
| 29 |
Wycieraczki, czujnik deszczu |
| 30 |
Światła postojowe |
| 31 |
Kontroler nadwozia 4, Tempomat |
| 32 |
Sterownik nadwozia 5 |
| 33 |
Wycieraczki przednie |
| 34 |
Zatrzymanie pojazdu |
| 35 |
Pusty |
| 36 |
Ciepło, Wentylacja Klimatyzacja B |
| 37 |
Przednie światła postojowe |
| 38 |
Lewy kierunkowskaz |
| 39 |
Ciepło, Wentylacja Klimatyzacja 1 |
| 40 |
Sterownik nadwozia4 |
| 41 |
Radio |
| 42 |
Parkowanie przyczepy |
| 43 |
Kierunkowskaz w prawo |
| 44 |
Ciepło Wentylacja Klimatyzacja |
| 45 |
Tylne światła przeciwmgielne |
| 46 |
Zasilanie pomocnicze 1 |
| 47 |
Zapłon 0 |
| 48 |
Napęd na cztery koła |
| 49 |
Pusty |
| 50 |
Zapłon kontrolera nadwozia |
| 51 |
Hamulce |
| 52 |
Bieg kontrolera nadwozia |

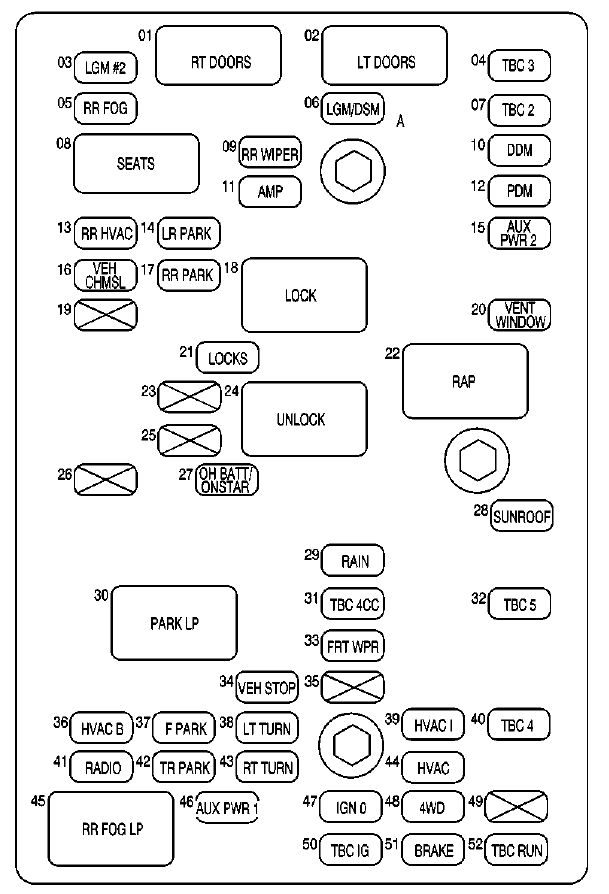

Blok bezpieczników pod tylnym siedzeniem (Envoy XL)
| Numer |
Opis |
| 01 |
Moduł sterujący prawych drzwi |
| 02 |
Moduł sterujący lewych drzwi |
| 03 |
Moduł klapy podnoszonej 2 |
| 04 |
Sterownik nadwozia 3 |
| 05 |
Tylne światła przeciwmgielne |
| 06 |
Moduł klapy podnoszonej/moduł siedzenia kierowcy |
| 07 |
Sterownik nadwozia 2 |
| 08 |
Fotele elektryczne |
| 09 |
Pusty |
| 10 |
Moduł drzwi kierowcy |
| 11 |
Wzmacniacz |
| 12 |
Moduł drzwi pasażera |
| 13 |
Sterowanie klimatyzacją z tyłu |
| 14 |
Lewe tylne światła pozycyjne |
| 15 |
Zasilanie pomocnicze 2 |
| 16 |
Wysoko montowana lampa stopu w środku pojazdu |
| 17 |
Prawe tylne światła postojowe |
| 18 |
Zamki |
| 19 |
Pusty |
| 20 |
szyberdach |
| 21 |
Zamek |
| 22 |
Zachowana moc akcesoriów |
| 23 |
Pusty |
| 24 |
Odblokowanie |
| 25 |
Pusty |
| 26 |
Pusty |
| 27 |
Akumulator OH/System OnStar |
| 28 |
szyberdach |
| 29 |
Wycieraczki, czujnik deszczu |
| 30 |
Światła postojowe |
| 31 |
Kontroler nadwozia 4, Tempomat |
| 32 |
Sterownik nadwozia 5 |
| 33 |
Wycieraczki przednie |
| 34 |
Zatrzymanie pojazdu |
| 35 |
Pusty |
| 36 |
Ciepło Wentylacja Klimatyzacja B |
| 37 |
Przednie światła postojowe |
| 38 |
Lewy kierunkowskaz |
| 39 |
Ciepło Wentylacja Klimatyzacja 1 |
| 40 |
Sterownik nadwozia4 |
| 41 |
Radio |
| 42 |
Parkowanie przyczepy |
| 43 |
Kierunkowskaz w prawo |
| 44 |
Ciepło, Wentylacja Klimatyzacja |
| 45 |
Tylne światła przeciwmgielne |
| 46 |
Zasilanie pomocnicze 1 |
| 47 |
Zapłon 0 |
| 48 |
Napęd na cztery koła |
| 49 |
Pusty |
| 50 |
Zapłon kontrolera nadwozia |
| 51 |
Hamulce |
| 52 |
Bieg kontrolera nadwozia |
