Schemat skrzynek bezpieczników i przekaźników – Ford Territory

Dotyczy pojazdów nowych w latach:

2019, 2020.

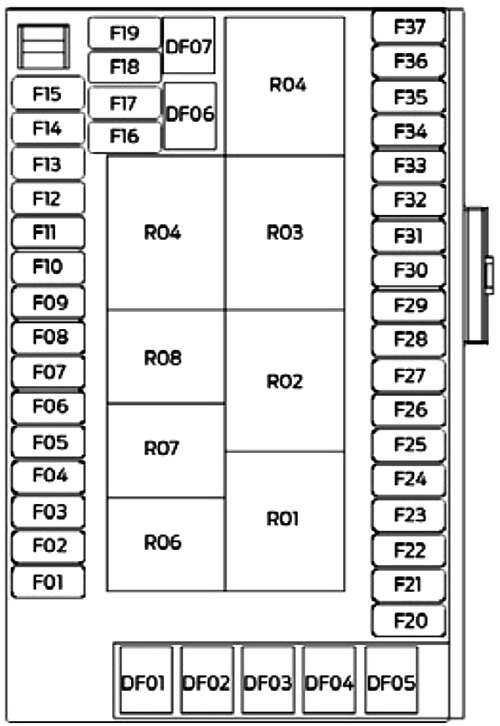

Skrzynka bezpieczników w przedziale pasażerskim

Ford Territory (2019-2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F01	5A	Wejście
F02	10 A	Panel instrumentów
F03	10 A	Interfejs diagnostyczny, przełącznik kombinowany, przełącznik zasilania lusterka wstecznego
F04	10 A	Prawe tylne światło przeciwmgielne
F05	—	Bez użycia
F06	10 A	Antena do rozpoznawania kluczy
F07	—	Bez użycia
F08	30A	silnik zamka drzwi
F09	10 A	Moduł sterowania klimatyzacją 1
F10	10 A	Światło awaryjne
F11	25A	fotel elektryczny
F12	20 lat	Dach przesuwny
F13	20 lat	Parasol
F14	25A	Lewa tylna szyba (SE)
F15	25A	Szyba tylna prawa (SE)
F 16	10 A	Światło hamowania, światło hamowania wysokiego biegu, dźwignia zmiany biegów AT
F17	10 A	Wewnętrzne elektryczne lusterko wsteczne, lampka do czytania, lampka do makijażu, przednie światło kopuły, oświetlenie otoczenia, oświetlenie bagażnika
F18	10 A	Prawe światło pozycyjne
F19	10 A	lewe światło pozycyjne
F20	5A/15A	Bezprzewodowa ładowarka/radio
F21	5A	Tylny przekaźnik odmgławiacza
F22	10 A	Moduł sterowania klimatyzacją 2
F23	5A	Kamera monitorująca 360
F24	10 A	regulator okna
F25	10 A	Tablica przyrządów, przełącznik elektrycznego hamulca postojowego
F26	5A	Czujnik kąta odchylenia, przełącznik lewej konsoli, skrzynka przełączników na desce rozdzielczej, BCM IG
F27	10 A	ACU
F28	5A	Antena do rozpoznawania kluczy, wymiana
F29	10 A	ogrzewanie siedzeń
F30	–	Bez użycia
F31	10 A	System monitorowania ciśnienia w oponach (TPMS)
F32	5A	Brama IG
F33	10 A	Regulator lusterka wstecznego, ADC BCM, Modem, ACC
F34	10 A	Dźwięk 2
F35	15A	zapalniczka, USB
F36	20 lat	Zasilanie samochodu
F37	10 A	Ogrzewanie lusterka wstecznego
DF01	40A	Zasilanie dla ACC
DF02	50A	Zasilanie dla IG1
DF03	40A	Zasilanie dla IG2
DF04	30A	Zasilanie tylnego odmgławiacza
DF05	20 lat	ogrzewanie siedzeń
DF06	20 lat	Lewe okno przednie (SE)
DF07	20 lat	Prawe przednie okno (SE)
DF06	30A	Szyby przednie i tylne lewe (tytan)
DF07	30A	Prawe przednie i tylne szyby (Tytan)
R01	–	Przekaźnik IG2
R02	–	Przekaźnik IG1
R03	–	Przekaźnik ACC
R04	–	Tylny przekaźnik odmgławiacza
R05	–	Bez użycia
R06	–	przekaźnik światła pozycyjnego
R07	–	wewnętrzny przekaźnik światła
R08	–	Przekaźnik światła pozycyjnego (12 V)

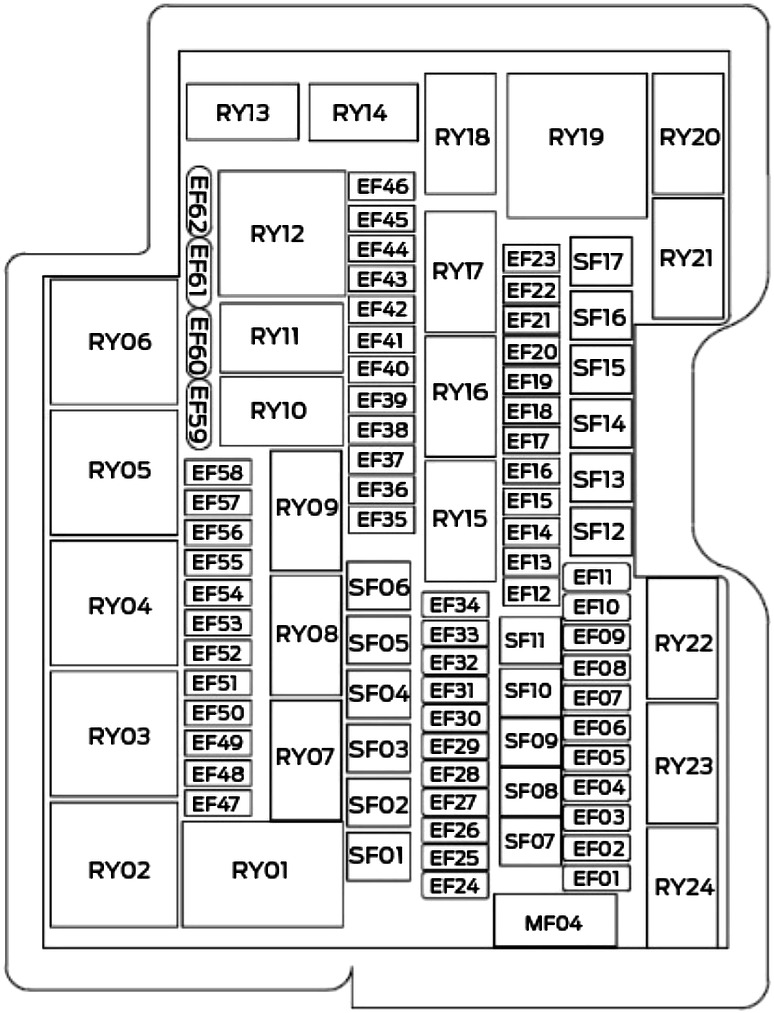

Skrzynka bezpieczników w komorze silnika

Ford Territory (2019-2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
EF01	–	Bez użycia
EF02	–	Bez użycia
EF03	10 A	Kompresor AA
EF04	10 A	tylna wycieraczka
EF05	10 A	System monitorowania ciśnienia w oponach (TPMS)
EF06	5A	wyłącznik hamulca
EF07	20	pompa paliwowa
EF08	–	Bez użycia
EF09	–	Bez użycia
FY10	–	Bez użycia
FY11	–	Bez użycia
FY12	10 A	silnik spryskiwacza przedniej szyby
FY13	15A	Klakson
FY14	15A	przednia wycieraczka
FY15	25A	moduł sterowania skrzynią biegów
FY16	10 A	Moduł sterujący silnika
FY17	–	Bez użycia
FY2018	25A	EFI
FY19	10 A	Zasilanie czujników i siłowników silnikowych
FY20	–	Bez użycia
FY21	10 A	wyłącznik hamulca
FY22	15A	Czujnik tlenu
FY23	15A	cewka zapłonowa
FY24	10 A	Lewy reflektor świateł mijania
FY25	10 A	Prawy reflektor świateł mijania
FY26	10 A	Lewy reflektor świateł drogowych
FY27	10 A	Prawy reflektor świateł drogowych
FY28	–	Bez użycia
FY29	–	Bez użycia
EF30	–	Bez użycia
EF31	–	Bez użycia
EF32	–	Bez użycia
EF33	–	Bez użycia
EF34	–	Bez użycia
EF35	15A	światła przeciwmgielne
EF36	–	Bez użycia
EF37	10 A	Modem
EF38	5A	elektroniczny czujnik baterii
EF39	–	Bez użycia
EF40	–	Bez użycia
EF41	–	Bez użycia
EF42	–	Bez użycia
EF43	–	Bez użycia
EF44	–	Bez użycia
EF45	–	Bez użycia
EF46	–	Bez użycia
EF47	10 A	światła cofania
EF48	5A	moduł kontroli stabilności
EF49	10 A	moduł sterowania skrzynią biegów
EF50	10 A	Moduł sterujący silnika
EF51	–	Bez użycia
EF52	–	Bez użycia
EF53	–	Bez użycia
EF54	5A	Półautomatyczny system wspomagania parkowania
EF55	15A	ACC
EF56	5A	Kamera monitorująca 360 °
EF57	–	Bez użycia
EF58	–	Bez użycia
EF59	–	Bez użycia
EF60	–	Bez użycia
EF61	–	Bez użycia
EF62	–	Bez użycia
SF01	40A	Wentylator chłodzący 1
SF02	60A	wentylator chłodzący 2
SF03	40A	Przetwornica DC/DC
SF04	40A	wentylator klimatyzacji
SF05	–	Bez użycia
SF06	25A	Startujący silnik
5F07	40A	Moduł kontroli stabilności N01
5F08	40A	Moduł kontroli stabilności N02
SF09	–	Bez użycia
SF10	–	Bez użycia
SF11	–	Bez użycia
SF12	–	Bez użycia
SF13	40A	główny przekaźnik
SF14	–	EMSIG
SF15	–	CCCC IG
SF16	–	Bez użycia
SF17	–	Bez użycia
RY01	–	Wentylator chłodzący, wysoka prędkość
RY02	–	Przekaźnik rozrusznika 1
RY03	–	Przekaźnik rozrusznika 2
RY04	–	Przekaźnik wentylatora klimatyzacji
RY05	–	Wentylator chłodzący, niska prędkość
RY06	–	Bez użycia
RY07	–	Przekaźnik sprężarki klimatyzacji
RY08	–	przekaźnik światła hamowania
RY09	–	przekaźnik klaksonu
RY10	–	Przekaźnik włącznika wycieraczek przednich
RY11	–	Przekaźnik przednich świateł przeciwmgielnych
RY12	–	Bez użycia
RY13	–	Przekaźnik tylnej wycieraczki
RY14	–	Przekaźnik wycieraczek przednich
RY15	–	Przekaźnik świateł drogowych
RY16	–	Przekaźnik świateł mijania
RY17	–	Przekaźnik wysokiej i niskiej prędkości wycieraczki przedniej
RY18	–	przekaźnik światła cofania
RY19	–	główny przekaźnik
RY 20	–	Przekaźnik pompy paliwa
RY21	–	Przekaźnik tylnej wycieraczki
RY22	–	Bez użycia
RY23	–	Bez użycia
RY24	–	Bez użycia
