Schemat skrzynek bezpieczników i przekaźników – Ford Sierra
Dotyczy pojazdów nowych w latach:
1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 i 1994.
Komora silnika
Skrzynka główna z bezpiecznikami i przekaźnikami znajduje się z tyłu komory silnika w pobliżu słupka bocznego i jest osłonięta pokrywą ochronną.
Typ 1
Opis
| 1 |
Podnośnik okienny 30A |
| 2 |
30A Podgrzewana gumka tylna i lusterko zewnętrzne |
| 3 |
10A Silnik do czyszczenia szkła |
| 4 |
30A Grzejnik, wycieraczka tylnej szyby, spryskiwacz szyb |
| 5 |
Spryskiwacze reflektorów 30A |
| 6 |
15A Sygnał dźwiękowy (na kierownicy) |
| 7 |
15A Dodatkowy reflektor |
| 8 |
10A Przełącznik „pauzy” wycieraczek zegara, lampki ostrzegawcze dla trybu jazdy ekonomicznej, wskaźniki zamknięcia drzwi i przepalenia lamp |
| 9 |
15A Kierunkowskazy, światła hamowania i wstecznego |
| 10 |
15A Lampa przeciwmgielna |
| 11 |
30A Sterowany elektrycznie zamek pokrywy, centralny zamek bagażnika |
| 12 |
25A Oświetlenie progów, ogrzewanie siedzeń, opóźnione oświetlenie wnętrza, oświetlenie bagażnika. Zegar cyfrowy, zapalniczka do papierosów, lusterka do makijażu z oświetleniem komputera pokładowego |
| 13 |
10A Sygnalizacja awaryjna, sygnał dźwiękowy |
| 14 |
10A Lewy reflektor |
| 15 |
10A Prawy Reflektor |
| 16 |
10A Lewy kierunkowskaz |
| 17 |
10A prawy kierunkowskaz |
| 18 |
10A Światło po lewej stronie, oświetlenie tablicy przyrządów, oświetlenie przełącznika oświetlenie komory silnika; |
| 19 |
10A Przełącznik oświetlenia (reflektory i światła przeciwmgielne) prawe światło boczne, oświetlenie schowka, oświetlenie przyrządów |
| 20 |
25A Dodatkowy wentylator chłodzący – komora silnika |
| 21 |
Włącz przekaźnik sygnału |
| 22 |
Przekaźnik klaksonowy |
| 23 |
Przekaźnik, blokada startu z automatyczną skrzynią biegów |
| 24 |
Przekaźnik zwalniający bagażnik |
| 25 |
Przekaźnik światła przeciwmgielnego |
| 26 |
Wymiary przekaźnika |
| 27 |
Przekaźnik lampki ostrzegawczej pasa bezpieczeństwa |
| 28 |
Przekaźnik spryskiwaczy reflektorów |
| 29 |
Przekaźnik wycieraczek |
| 30 |
Przekaźnik podgrzewanej tylnej szyby i lusterka zewnętrznego z automatycznym wyłączaniem |
| 31 |
Przekaźnik oświetlenia wnętrza |
| 32 |
Przekaźnik kontroli prędkości tylnej wycieraczki |
| 33 |
Przekaźnik wyłącznika zapłonu |

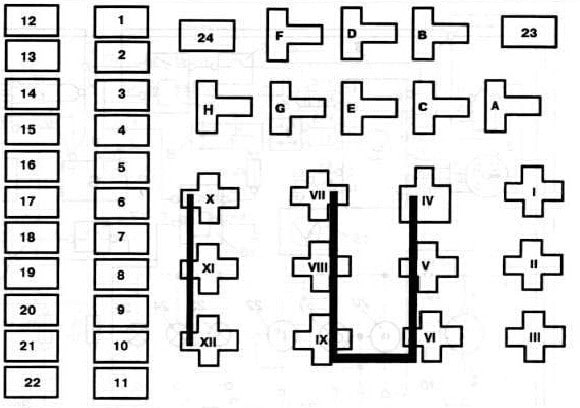

Typ 2
Opis 1
| 1 |
15A Lewy reflektor główny lewy reflektor dodatkowy |
| 2 |
15A Prawy reflektor, prawy dodatkowy reflektor |
| 3 |
7,5A Lewy kierunkowskaz |
| 4 |
7,5A kierunkowskaz w prawo, sterowanie zasięgiem reflektorów; |
| 5 |
5A lewe światło boczne |
| 6 |
5A Prawe światło boczne |
| 7 |
15A oświetlenie tablicy przyrządów |
| 8 |
15A pompa paliwa |
| 9 |
15A Spryskiwacze reflektorów |
| 10 |
7,5A Oświetlenie wnętrza, zegar, centralny zamek, elektryczna regulacja lusterka zewnętrznego |
| 11 |
15A pompa paliwa |
| 12 |
10A Światła awaryjne, alarm antykradzieżowy, centralny zamek |
| 13 |
20A Podgrzewany przedni fotel, zapalniczka |
| 14 |
10A sygnał dźwiękowy |
| 15 |
15A Silnik wycieraczek, pompa spryskiwacza szkła |
| 16 |
20A Podgrzewana szyba tylna i lusterko zewnętrzne |
| 17 |
15A Lampa przeciwmgielna |
| 18 |
Przekaźnik świec żarowych 25A (diesel) |
| 19 |
10A Tylne światło przeciwmgielne |
| 20 |
10A Kierunkowskazy, światła cofania |
| 21 |
7,5A Światła stopu |
| 22 |
4A Obwód sterowania, urządzenie sterujące (z układem wtryskowym) |
| 23 |
20A pompa paliwa |
| 24 |
30A Elektryczny podnośnik do szkła |
| A |
Przekaźnik rozładowania stacyjki |
| B |
Dodatkowy bezpiecznik świateł do jazdy dziennej lub tylne światło przeciwmgielne |
| C |
Sygnał dźwiękowy |
| D |
Kontrola silnika |
| E |
Tylne światła przeciwmgielne |
| F |
Kierunkowskazy |
| G |
Ogrzewanie siedzenia |
| H |
Światła przeciwmgielne |
| I |
Blokada układu kierowniczego i zapłonu |
| II |
Światło dzienne |
| III |
Środek do czyszczenia reflektorów |
| IV |
Ogrzewanie tylnej szyby |
| V |
Zmiana prędkości wycieraczki przedniej szyby |
| VI |
Opóźnione oświetlenie wnętrza |
| VII |
System ABS |
| VIII |
Przekaźnik czasowy odrzutu (automatyczna skrzynia biegów) |
| IX |
Zmiana prędkości wycieraczki tylnej szyby |
| X |
Reflektory główne |
| XI |
Zarządzanie silnikiem (z układem wtryskowym) |
| XII |
Blokada startu (z automatyczną skrzynią biegów) |
Opis 2
| 1 |
20A Lewy główny reflektor, lewy dodatkowy reflektor |
| 2 |
20A Prawy reflektor, prawy dodatkowy reflektor |
| 3 |
10A Lewy kierunkowskaz |
| 4 |
10A kierunkowskaz w prawo, sterowanie zasięgiem reflektorów; |
| 5 |
10A Lewe światło boczne |
| 6 |
10A Prawe światło boczne |
| 7 |
15A oświetlenie tablicy przyrządów |
| 8 |
Zapasowy |
| 9 |
30A Środki czyszczące do reflektorów |
| 10 |
20A Zegar oświetlenia wnętrza, centralny zamek, elektryczna regulacja lusterka zewnętrznego |
| 11 |
Pompa 20A (klimatyzacja) |
| 12 |
10A Światła awaryjne |
| 13 |
30A Podgrzewany przedni fotel, zapalniczka |
| 14 |
30A sygnał dźwiękowy |
| 15 |
30A Silniki elektryczne wycieraczek, pompa spryskiwacza szkła |
| 16 |
30A Podgrzewana szyba tylna i lusterko zewnętrzne |
| 17 |
20A lampa przeciwmgielna |
| 18 |
Grzałka 30A |
| 20 |
15A Kierunkowskazy, światła cofania |
| 21 |
15A Sygnały tabeli |
| 22 |
10A Obwód sterowania, urządzenie sterujące |
| 23 |
20A Elektryczny podnośnik szyby przedniej |
| 24 |
30A pompa paliwa |
| A |
Wolny |
| B |
Dodatkowy przekaźnik świateł do jazdy dziennej lub tylne światła przeciwmgielne |
| C |
Sygnał dźwiękowy |
| D |
Zarządzanie silnikiem (z układem wtryskowym) |
| I |
Elektryczna regulacja i ogrzewanie lusterka zewnętrznego |
| F |
Kierunkowskazy |
| G |
Ogrzewanie siedzenia |
| H |
Światła przeciwmgielne |
| I |
Blokada układu kierowniczego i zapłonu |
| II |
Światło dzienne |
| III |
Środek do czyszczenia reflektorów |
| IV |
Wolny |
| V |
Zmiana prędkości wycieraczki przedniej szyby |
| VII |
Opóźnione oświetlenie wnętrza |
| VII |
System ABS |
| VIII |
Kick-down przekaźnika czasowego (automatyczna skrzynia biegów) |
| IX |
Pompa urządzenia klimatycznego |
| X |
Reflektory główne |
| XI |
Zarządzanie silnikiem (z układem wtryskowym) |
| XII |
Blokada startu (z automatyczną skrzynią biegów) |
Dodatkowe elementy
Następujące przekaźniki mogą znajdować się w komorze silnika w dodatkowej skrzynce przekaźników (pomiędzy prawym górnym słupkiem zawieszenia a akumulatorem):
- ogrzewanie kolektora dolotowego;
- wyłączenie modułu sterującego zapłonem ESC II i silnika krokowego regulatora obrotów biegu jałowego;
- klimatyzator z bezpiecznikiem 15 A;
- przekaźnik czujnika prędkości obrotowej silnika.
Przedział pasażerski
Następujące przekaźniki mogą być umieszczone w urządzeniu pod panelem przednim po prawej stronie (pomiędzy środkową częścią panelu przedniego a schowkiem):
- uruchomienie ciepłego silnika (silniki wtryskowe);
- kontrola blasku żarówek;
- centralny zamek;
- wskaźnik ostrzegawczy.
W pobliżu wspornika kolumny kierownicy mogą znajdować się następujące bezpieczniki:
- kierunkowskazy i światła awaryjne;
- podgrzewane fotele przednie;
- dodatkowy wentylator chłodnicy;
- antena napędzana elektrycznie;
- elektryczne podnośniki do szkła.
