Ford Puma (2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
30 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford Puma

Dotyczy pojazdów nowych w latach:

2021.

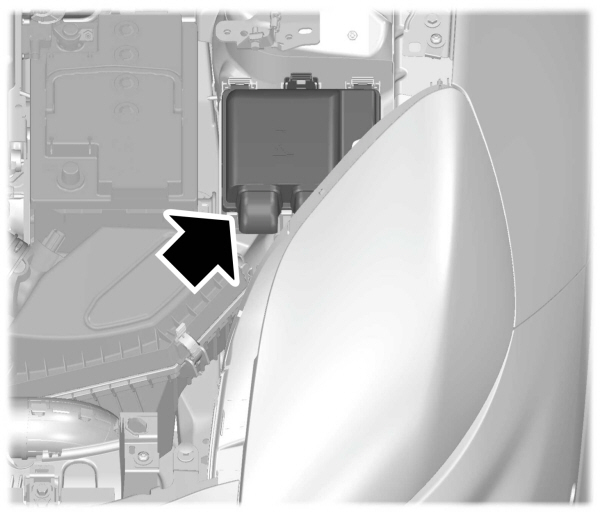

Skrzynka bezpieczników w komorze silnika

POJAZDY Z KIEROWNICĄ Z LEWEJ STRONY

Ford Puma (2019-2020) - skrzynka bezpieczników i przekaźników

POJAZDY Z KIEROWNICĄ Z PRAWEJ STRONY

Ford Puma (2019-2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	60 A	Nagrzewnica powietrza wlotowego.
3	10 A	Podgrzewane dysze spryskiwaczy przedniej szyby.
4	40 A	Element grzejny przedniej szyby z lewej strony.
5	–	Nieużywany.
6	30 A	Rozrusznik.
7	40 A	Silnik dmuchawy.
8	–	Nieużywany.
9	60 A	Moduł sterujący świecami żarowymi. Moduł sterujący skrzynią biegów.
10	–	Nieużywany.
11	20 A	Blokada kolumny kierowniczej.
12	10 A	Sprzęgło klimatyzacji.
13	–	Nieużywany.
14	–	Nieużywany.
15	–	Nieużywany.
16	5 A	Zintegrowany z pasem alternator rozrusznika — MHEV.
17	5 A	Moduł sterowania zespołem napędowym.
18	10 A	Ogrzewana kierownica.
19	5 A	Elektroniczny układ wspomagania kierownicy.
20	7,5 A	Moduł sterujący skrzynią biegów.
21	–	Nieużywany.
22	–	Nieużywany.
23	10 A	Moduł siedzenia wielokonturowego po stronie pasażera.
24	10 A	Moduł siedzenia wielokonturowego po stronie kierowcy.
25	10 A	Pompa płynu chłodzącego. Zawór wydechowy.
26	15 A	Zawór spustu par paliwa. Czujnik położenia wałka rozrządu. Czujnik sterowania ciśnieniem wtrysku paliwa. Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki. Zawór obejściowy chłodnicy układu recyrkulacji spalin. Zawór elektromagnetyczny sterujący zaworem upustowym. Podgrzewana sonda lambda.
27	20 A	Moduł sterowania zespołem napędowym.
28	15 A	Aktywna przesłona kraty wlotu powietrza. Pompa oleju. Sprężarka układu klimatyzacji. Zawór elektromagnetyczny sterujący zaworem upustowym. Czujnik obecności wody w paliwie.
29	15 A	Cewka zapłonowa. Kondensator tłumienia hałasu.
30	10 A	Zawór upustowy ciśnienia układu klimatyzacji.
31	10 A	Moduł sterujący energią akumulatora — MHEV.
32	30 A	Moduł sterujący układami nadwozia.
33	10 A	Układ monitorowania martwego pola. Moduł tempomatu. Przednia kamera układu pomocy przy parkowaniu. Kamera pomocy przy parkowaniu tyłem. Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34	10 A	Moduł sterujący skrzynią biegów.
34	5 A	Moduł sterujący dozowaniem reduktora.
35	10 A	Reflektory.
36	5 A	Układ zapobiegający blokowaniu kół podczas hamowania.
37	–	Nieużywany.
38	40 A	Silnik dmuchawy.
39	–	Nieużywany.
40	10 A	Moduł sterujący energią akumulatora — MHEV.
41	20 A	Siedzenia ogrzewane.
42	–	Nieużywany.
43	40 A	Moduł holowania przyczepy.
44	40 A	Element grzejny przedniej szyby z prawej strony.
45	30 A	Moduł tylnych lewych drzwi.
46	5 A	Regulacja ustawienia reflektorów.
47	15 A	Wzmacniacz audio.
48	20 A	Okno dachowe.
49	60 A	Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50	60 A	Wentylator chłodzenia o wysokiej prędkości.
51	–	Nieużywany.
52	10 A	Złącze diagnostyczne.
53	–	Nieużywany.
54	30 A	Moduł tylnych prawych drzwi.
55	30 A	Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56	5 A	Przełącznik wł./wył. hamulców.
57	15 A	Wzmacniacz audio.
58	30 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
59	40 A	Moduł sterujący układami nadwozia.
60	–	Nieużywany.
61	–	Nieużywany.
62	–	Nieużywany.
63	–	Nieużywany.
64	–	Nieużywany.
65	–	Nieużywany.
66	–	Nieużywany.
67	–	Nieużywany.
68	20 A	Pompa paliwowa.
69	–	Nieużywany.
70	–	Nieużywany.
71	–	Nieużywany.
72	–	Nieużywany.
73	5 A	Czujnik deszczu.
74	30 A	Silniczek wycieraczki przedniej szyby.
75	–	Nieużywany.
76	–	Nieużywany.
77	25 A	Ogrzewanie tylnej szyby.
78	–	Nieużywany.
79	20 A	Sygnał dźwiękowy.
80	–	Nieużywany.
81	25 A	Nagrzewnica oleju napędowego.
82	15 A	Pompa spryskiwacza tylnej szyby.
83	20 A	Zapalniczka. Dodatkowe gniazda zasilania z przodu.
84	20 A	Dodatkowe gniazda zasilania z tyłu.
85	40 A	Wentylator chłodzenia o niskiej prędkości.
86	20 A	Wycieraczka szyby tylnej.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Nieużywany.

Zobacz także: Ford Mondeo (2021-2022) - skrzynka bezpieczników i przekaźników

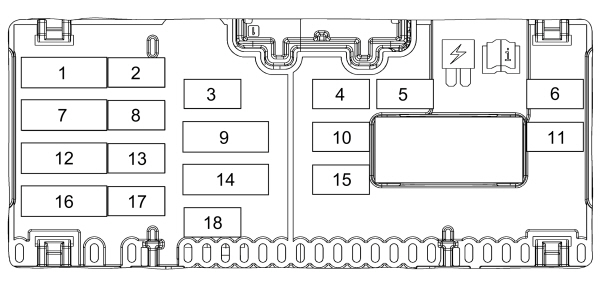

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za schowkiem (LHD) lub pod schowkiem (RHD).

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa. Wewnętrzny czujnik temperatury i wilgotności.
2	10 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
3	10 A	Włącznik zapłonu. Przycisk włącznika zapłonu. Modem telematyczny.
4	20 A	Zaryglowanie. Odryglowanie.
5	10 A	Okno dachowe.
6	30 A	Przednie okna sterowane elektrycznie z prawej strony.
7	5 A	Lampka kontrolna odłączenia poduszki powietrznej pasażera. Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
8	10 A	Nieużywany.
9	5 A	Centralny moduł sterujący alarmem. Drzwi tyłu nadwozia otwierane/zamykane bez użycia rąk. Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
10	15 A	Blokady otwierania drzwi przez dzieci. Pokrywa wlewu paliwa.
11	30 A	Przednie okna sterowane elektrycznie z lewej strony.
12	15 A	Ogrzewana kierownica. Moduł sterujący reflektorami.
13	15 A	Sterowanie głosem. Wyświetlacz informacyjny i systemu elektroniki użytkowej. Odtwarzacz płyt kompaktowych.
14	7,5 A	Syrena alarmu zasilana przez baterię. Moduł bezprzewodowego ładowania.
15	10 A	Syrena systemu alarmowego.
16	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji. Moduł kierownicy. Zestaw wskaźników. Złącze diagnostyczne.
17	20 A	Zespół audio.
18	20 A	Nieużywany.
