Schemat skrzynek bezpieczników i przekaźników – Ford LCF
Dotyczy pojazdów nowych w latach:
2006, 2007, 2008, 2009.

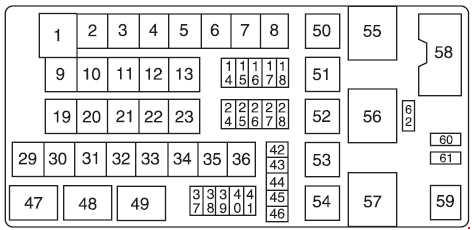

Dystrybutor mocy
Skrzynka rozdzielcza mocy znajduje się za kabiną na prawej szynie ramy, za osłoną ochronną.
| Numer |
Ampery [A] |
Opis |
| 1 |
— |
— |
| 2 |
30 |
Rozrusznik |
| 3 |
20 |
Lampy parkowe |
| 4 |
50 |
2008-2009: Moduł sterownika wtryskiwacza (IDM)/Moduł sterowania układem napędowym (PCM) |
| 40 |
2006-2007: Moduł sterownika wtryskiwacza (IDM)/Moduł sterowania układem napędowym (PCM) |
| 5 |
30 |
Reflektory |
| 6 |
40 |
Silnik dmuchawy |
| 7 |
25 |
Wycieraczki |
| 8 |
30 |
Hamulce elektryczne |
| 9 |
20 |
Zamki |
| 10 |
20 |
Lampy stopu |
| 11 |
20 |
Pompa paliwowa |
| 12 |
20 |
Zasilanie RUN/ACC |
| 13 |
20 |
Podawanie URUCHOM/START |
| 14 |
15 |
Klakson |
| 15 |
10 |
Grupa |
| 16 |
15 |
Lampy zapasowe |
| 17 |
15 |
Światła przeciwmgielne |
| 18 |
15 |
Przenoszenie |
| 19 |
20 |
Podgrzewacz paliwa |
| 20 |
60 |
Moduł układu przeciwblokującego (ABS) |
| 21 |
20 |
Obwód oświetlenia przyczepy |
| 22 |
30 |
2006-2007: Obwody konstruktora nadwozia |
| 23 |
40 |
Ładowanie akumulatora przyczepy |
| 24 |
20 |
Zapalniczka |
| 25 |
20 |
Sygnał ostrzegawczy |
| 26 |
15 |
Zdalny dostęp bezkluczykowy (RKE) |
| 27 |
10 |
Radio |
| 28 |
10 |
Lampa kopułkowa |
| 29 |
60 |
Pompa ABS |
| 30 |
30 |
Wentylator popychacza HVAC |
| 31 |
20 |
Złącze diagnostyczne |
| 32 |
40 |
Okna elektryczne |
| 33 |
25 |
Przygotowanie do budowy nadwozia |
| 34 |
20 |
Sprzęgło klimatyzacji |
| 35 |
20 |
Grupa |
| 36 |
— |
— |
| 37 |
10 |
Kierunkowskazy |
| 38 |
— |
— |
| 39 |
10 |
Lampy narożne |
| 40 |
10 |
Moc logiki IDM, napęd wentylatora |
| 41 |
10 |
Moc PCM |
| 42 |
10 |
Radio |
| 43 |
— |
— |
| 44 |
— |
— |
| 45 |
— |
— |
| 46 |
20 |
2008-2009: Moc klucza PCM |
| 5 |
2006-2007: Moc klucza PCM |
| Przekaźnik |
| 47 |
Przygotowanie do budowy ciała |
| 48 |
Pompa paliwowa |
| 49 |
Lampy zapasowe |
| 50 |
2006-2007: PCM |
| 51 |
Podgrzewacz paliwa |
| 52 |
Przenoszenie |
| 53 |
Sprzęgło klimatyzacji |
| 54 |
Światła przeciwmgielne |
| 55 |
2008-2009: ECM
2006-2007: IDM |
| 56 |
Wycieraczka |
| 57 |
Rozrusznik |
| 58 |
— |
| 59 |
Lampy parkowania |
| 60 |
Dioda przekaźnika skrzyni biegów |
| 61 |
— |

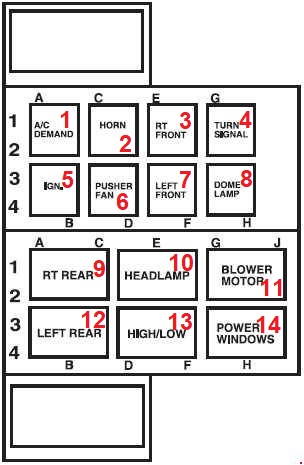

Skrzynka przekaźnikowa
Skrzynka przekaźników znajduje się pod środkiem tablicy rozdzielczej.
2006
| Numer |
Opis |
| R1 |
Światła mijania |
| R2 |
Światła drogowe |
| R3 |
Silnik dmuchawy |
| R4 |
Okna elektryczne |
2007-2009
| Numer |
Opis |
| 1 |
Kontrola klimatu |
| 2 |
Klakson |
| 3 |
Prawy przedni kierunkowskaz |
| 4 |
Kierunkowskazy |
| 5 |
Zapłon |
| 6 |
Wentylator popychacza HVAC |
| 7 |
Lewy przedni kierunkowskaz |
| 8 |
2008-2009: Lampa kopułkowa |
| 9 |
Prawy tylny kierunkowskaz |
| 10 |
Reflektory |
| 11 |
Silnik dmuchawy klimatyzacji |
| 12 |
Lewy tylny kierunkowskaz |
| 13 |
Światła drogowe/mijania reflektorów |
| 14 |
Okna elektryczne |
