Ford Kuga (2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
3 maja, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford Kuga

Dotyczy pojazdów nowych w latach:

2022.

Skrzynka bezpieczników w komorze silnika

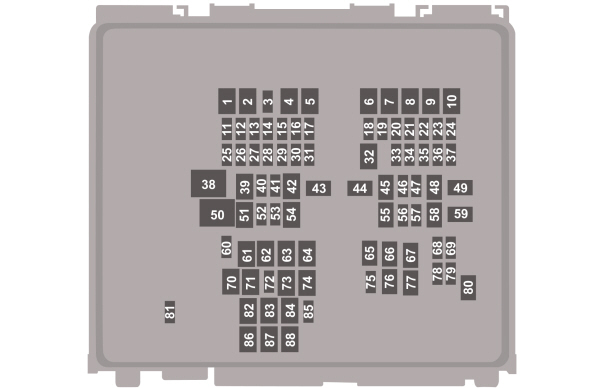

Ford Kuga (2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30 A	Nagrzewnica filtra paliwa (Diesel).
2	40 A	Ogrzewanie przedniej szyby, lewa strona.
3	10 A	Nieużywany (zapasowy).
4	60 A	Dodatkowa nagrzewnica (benzynowe, Diesel).
5	40 A	Dodatkowa nagrzewnica (benzynowe, Diesel).
6	40 A	Dodatkowa nagrzewnica (benzynowe, Diesel).
7	40 A	Ogrzewanie przedniej szyby, prawa strona.
8	—	Nieużywany.
9	60 A	Moduł świec żarowych (Diesel).
10	30 A	Rozrusznik.
11	15 A	Moduł sterowania zespołem napędowym.
12	15 A	Moduł sterowania zespołem napędowym.
13	15 A	Moduł sterowania zespołem napędowym.
14	15 A	Moduł sterowania zespołem napędowym.
15	15 A	Moduł sterowania zespołem napędowym (Diesel).
16	—	Nieużywany.
17	20 A	Blokada kolumny kierowniczej.
18	10 A	Moduł sterowania zespołem napędowym.
19	10 A	Moduł układu zapobiegającego blokowaniu kół podczas hamowania.
20	5 A	Moduł sterujący dozowaniem (Diesel).
21	5 A	Nagrzewnica na paliwo.
22	5 A	Elektroniczny moduł sterujący akumulatorem (napęd hybrydowy).
23	5 A	Lampa pierścieniowa portu ładowania (napęd hybrydowy).
24	20 A	Wzmacniacz.
25	20 A	Nagrzewnica przewodu ciśnieniowego (Diesel).
26	10 A	Moduł sterujący dozowaniem reduktora (Diesel).
27	20 A	Nagrzewnica zbiornika (Diesel).
28	10 A	Przełącznik wł./wył. hamulców. Zespół przełączników reflektorów.
29	5 A	Modułu sterowania zespołem napędowym (napęd hybrydowy).
30	10 A	Pompa oleju przekładniowego (napęd hybrydowy).
31	5 A	Elektroniczny układ wspomagania kierownicy.
32	30 A	Moduł sterujący układami nadwozia.
33	10 A	Przednia kamera układu pomocy przy parkowaniu. Kamera wsteczna. Układ monitorowania martwego pola. Adaptacyjny tempomat.
34	10 A	Regulacja ustawienia reflektorów.
35	15 A	Ogrzewana kierownica.
36	10 A	Modułu sterowania zespołem napędowym (napęd hybrydowy). Moduł sterujący przekładnią (Diesel).
37	20 A	Sygnał dźwiękowy.
38	40 A	Silnik dmuchawy.
39	—	Nieużywany.
40	—	Nieużywany.
41	20 A	Wzmacniacz.
42	30 A	Siedzenie kierowcy regulowane elektrycznie.
43	50 A	Elektryczna pompa wodna (napęd hybrydowy).
44	40 A	Moduł holowania przyczepy.
45	30 A	Siedzenie pasażera regulowane elektrycznie.
46	20 A	Nieużywany (zapasowy).
47	20 A	Siedzenia ogrzewane.
48	40 A	Zawory sterujące układu zapobiegającego blokowaniu kół podczas hamowania.
49	60 A	Pompa sterująca układu zapobiegającego blokowaniu kół podczas hamowania.
50	60 A	Wentylator
51	30 A	Okno dachowe.
52	5 A	Ładowarka USB w tylnej konsoli.
53	10 A	Moduł sterujący ładowaniem akumulatora (napęd hybrydowy).
54	—	Nieużywany.
55	20 A	Moduł sterujący przekładnią (Diesel).
56	5 A	Przetwornik DC/DC (napęd hybrydowy).
57	10 A	Złącze diagnostyczne.
58	40 A	Dodatkowa skrzynka rozdzielcza zasilania (napęd hybrydowy).
59	40 A	Moduł sterujący układami nadwozia.
60	—	Nieużywany.
61	20 A	Gniazdo zasilania w tylnej przestrzeni ładunkowej.
62	20 A	Nieużywany (zapasowy).
63	30 A	Nieużywany (zapasowy).
64	30 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia.
65	—	Nieużywany.
66	20 A	Moduł ogrzewanego siedzenia tylnego.
67	20 A	Nagrzewnica na paliwo.
68	5 A	Przepływomierz masowy powietrza i czujnik temperatury powietrza dolotowego (benzynowe).
69	15 A	Punktowe wtryskiwacze paliwa (benzynowe, napęd hybrydowy).
70	—	Nieużywany.
71	20 A	Gniazdo zasilania w komorze układu multimedialnego.
72	20 A	Wycieraczka szyby tylnej.
73	—	Nieużywany.
74	30 A	Silniczek wycieraczki przedniej szyby.
75	10 A	Nieużywany (zapasowy).
76	30 A	Ogrzewana szyba tylna.
77	—	Nieużywany.
78	10 A	Sprzęgło klimatyzacji.
79	10 A	Spryskiwacz reflektora.
80	20 A	Pompa paliwowa.
81	10 A	Pompa spryskiwacza tylnej szyby.
82	40 A	Nieużywany (zapasowy).
83	—	Nieużywany.
84	40 A	Moduł sterujący układem napędowym.
85	5 A	Czujnik deszczu.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.

Zobacz także: Ford Galaxy i S-MAX (2023) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

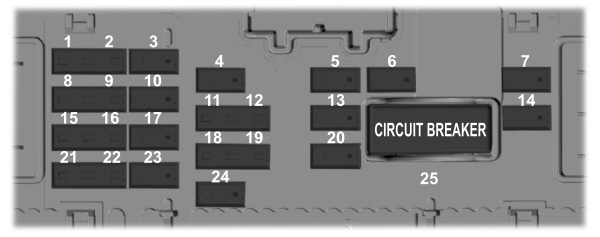

Ford Kuga (2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2	5 A	Ogrzewane siedzenia tylne.
3	10 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4	10 A	Włącznik zapłonu.
5	20 A	Zaryglowanie. Odryglowanie.
6	10 A	Okno dachowe.
7	30 A	Moduł drzwi pasażera.
8	5 A	Nieużywany.
9	5 A	Elektrochromatyczne lusterko. Moduł przetwarzania obrazu A. Lampka kontrolna odłączenia poduszki powietrznej pasażera.
10	10 A	Moduł jednostki sterującej układu telematycznego.
11	5 A	Elektryczne otwieranie/zamykanie drzwi tyłu nadwozia. Moduł sterujący funkcji otwierania/zamykania drzwi tyłu nadwozia bez użycia rąk.
12	5 A	Centralny moduł sterujący alarmem.
13	15 A	Zamek drzwi kierowcy. Blokady otwierania drzwi przez dzieci.
14	30 A	Moduł drzwi kierowcy.
15	15 A	Nieużywany (zapasowy).
16	15 A	Nieużywany (zapasowy).
17	15 A	SYNC. Moduł nadajnika-odbiornika. Zintegrowany panel sterowania.
18	7,5 A	Moduł wyświetlacza przeziernego. Moduł bezprzewodowego ładowania akcesoriów.
19	7,5 A	Syrena alarmu zasilana przez baterię.
20	10 A	Nieużywany (zapasowy).
21	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji. Elektroniczny moduł zmiany biegów.
22	7,5 A	Zestaw wskaźników. Moduł-bramka. Moduł sterujący kolumną kierowniczą.
23	20 A	Zespół audio.
24	20 A	Nieużywany (zapasowy).
25	30 A	Nieużywany (zapasowy).
