Ford Focus III (2015) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 31 sierpnia, 2022

Schemat skrzynek bezpieczników i przekaźników – Ford Focus III

Dotyczy pojazdów nowych w latach:

2015.

Skrzynka bezpieczników w komorze silnika

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
F7 40 A** Układ zapobiegający blokowaniu kół podczas hamowania.   Elektroniczny układ stabilizacji toru jazdy.
F8 30 A** Elektroniczny układ stabilizacji toru jazdy.
F9 40 A** Skrzynka bezpieczników w bagażniku.
F10 40 A** Silnik dmuchawy.
F11 30 A** Moduł Auto Start-Stop.
F12 30 A** Moduł sterowania zespołem napędowym
F13 30 A** Przekaźnik rozrusznika
F14 40 A** Element grzejny przedniej szyby z prawej strony.
F15 25 A* Sterownik przekładni.   Wentylator chłodnicy międzystopniowej.
F16 40 A** Element grzejny przedniej szyby z lewej strony.
F17 20 A** Dodatkowa nagrzewnica.
F18 20 A** Wycieraczki przedniej szyby.
F19 5 A* Układ zapobiegający blokowaniu kół podczas hamowania.   Elektroniczny układ stabilizacji toru jazdy.
F20 15 A* Sygnał dźwiękowy.
F21 5 A* Światła STOP.
F22 15 A* Układ monitorowania akumulatora.
F23 5 A* Cewki przekaźników.   Przełącznik świateł.
F24 – Nieużywany.
F25 – Nieużywany.
F26 25 A* Sterownik przekładni.
F27 15 A* Sprzęgło klimatyzacji.
F28 10 A* Kamera wsteczna.   Układ ostrzegający o możliwości kolizji.
F29 20 A** Spryskiwacz reflektora.
F30 5 A* Moduł sterowania zespołem napędowym
F31 – Nieużywany.
F32 10 A* Przekaźnik modułu sterowania zespołem napędowym.   Przekaźnik modułu sterującego wentylatorem chłodzenia.
F33 15 A* Moduł sterowania zespołem napędowym   Cewki zapłonowe.
F34 10 A* Moduł sterowania zespołem napędowym
F35 10 A* Czujnik obecności wody w paliwie.   Moduł sterowania zespołem napędowym   Cewki zapłonowe.
F36 5 A* Aktywne przesłony kraty wlotu powietrza.
F37 20 A** Dodatkowe gniazdo zasilania przy zestawie wskaźników.
F38 15 A* Moduł sterowania zespołem napędowym   Sterownik przekładni.
F39 5 A* Regulacja ustawienia reflektorów.
F40 5 A* Elektroniczny układ wspomagania kierownicy.
F41 20 A** Moduł sterujący układami nadwozia.
F42 – Nieużywany.
F43 15 A* Regulacja ustawienia reflektorów.   Układ reflektorów adaptacyjnych.
F44 5 A* Adaptacyjny układ kontroli prędkości.
F45 10 A* Ogrzewanie dyszy spryskiwacza.
F46 25 A* Wentylator
F47 – Nieużywany.
F48 15 A* Parownik filtra cząstek stałych.
Zobacz także:  Ford Mustang (2019) - skrzynka bezpieczników i przekaźników
*Minibezpieczniki
**Wkładki topikowe zamknięte



Przekaźnik Opis
R1 Wentylator chłodnicy międzystopniowej.
R2 Sygnał dźwiękowy.
R3 Parownik filtra cząstek stałych.
R4 Nieużywany.
R5 Nieużywany.
R6 Przekaźnik wentylatora chłodzenia.
R7 Ogrzewana przednia szyba.
R8 Przekaźnik wentylatora chłodzenia.
R9 Spryskiwacz reflektora.
R10 Przekaźnik wentylatora chłodzenia.
R11 Sprzęgło klimatyzacji.
R12 Przekaźnik wentylatora chłodzenia.
R13 Silnik dmuchawy.
R14 Moduł sterowania pracą silnika.
R15 Rozrusznik
R16 Ładowanie.



Skrzynka bezpieczników w przedziale pasażerskim

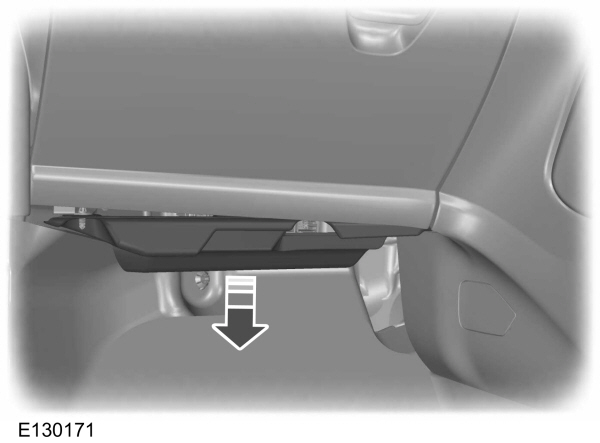

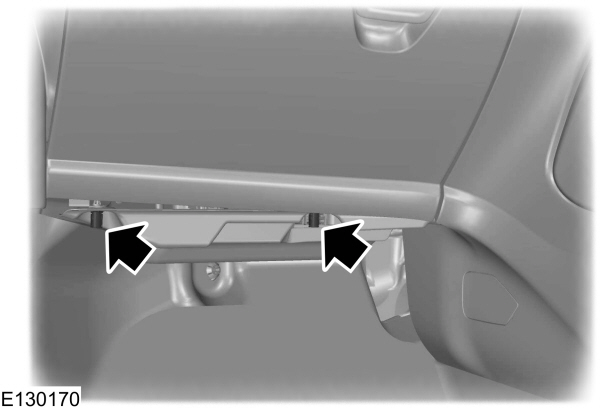

  1. Naciśnij zaciski mocujące, aby zwolnić pokrywę.
  1. Opuść pokrywę skrzynki bezpieczników i pociągnij ją do siebie.
Załóż elementy, postępując w odwrotnej kolejności.

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

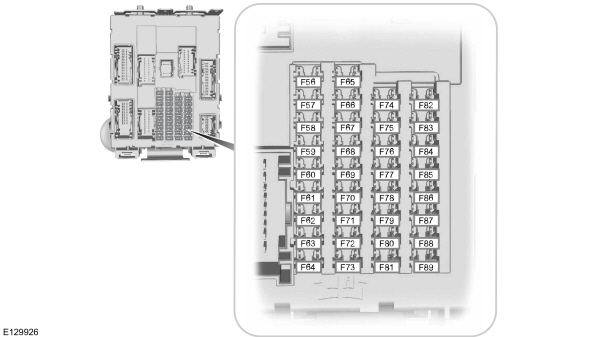

Numer Ampery [A] Opis
F56 20 A Pompa paliwa.
F57 – Nieużywany.
F58 – Nieużywany.
F59 5 A Nadajnik-odbiornik biernego układu przeciwkradzieżowego.
F60 10 A Oświetlenie wnętrza.   Zespół przełączników w drzwiach kierowcy.   Oświetlenie schowka   Rozproszone oświetlenie wnętrza.   Okno dachowe.
F61 20 A Zapalniczka.   Dodatkowe gniazda zasilania z tyłu.
F62 5 A Wycieraczki automatyczne.   Czujnik wilgotności.   Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
F63 10 A Adaptacyjny układ kontroli prędkości.
F64 – Nieużywany.
F65 10 A Zwalnianie drzwi tyłu nadwozia.
F66 20 A Zamek drzwi kierowcy.
F67 7,5 A Moduł SYNC.   Moduł systemu satelitarnego określania położenia.   Wyświetlacz informacyjny i systemu elektroniki użytkowej.
F68 15 A Elektryczna blokada kolumny kierowniczej.
F69 5 A Zestaw wskaźników.
F70 20 A Zamek centralny.
F71 7,5 A Klimatyzacja.
F72 7,5 A Moduł kierownicy.
F73 7,5 A Złącze diagnostyczne.
F74 15 A Światło drogowe.
F75 15 A Przednie światła przeciwmgielne
F76 10 A Światło cofania.
F77 20 A Pompka spryskiwacza przedniej szyby.
F78 5 A Włącznik zapłonu.   Przycisk włącznika zapłonu.   Modułu pojazdu bezkluczykowego.
F79 15 A Zespół audio.   Odtwarzacz płyt DVD systemu nawigacji.   Włącznik świateł awaryjnych.   Przełącznik zamka drzwi.
F80 20 A Okno dachowe.
F81 5 A Czujnik ruchu we wnętrzu.   Odbiornik częstotliwości radiowych.
F82 20 A Pompka spryskiwacza przedniej szyby.
F83 20 A Zamek centralny.
F84 20 A Odryglowywanie drzwi kierowcy.
F85 7,5 A Klimatyzacja.   Okno dachowe.   Przełączniki ogrzewania siedzeń.   Wyłącznik poduszki powietrznej pasażera.
F86 10 A Moduł sterujący uzupełniającym systemem bezpieczeństwa   System klasyfikacji pasażera.
F87 15 A Ogrzewana kierownica.
F88 25 A Moduł jakości napięcia.
F89 – Nieużywany.
Zobacz także:  Ford Transit Connect i Tourneo Connect (2021-2022) - skrzynka bezpieczników i przekaźników



Skrzynka bezpieczników w bagażniku

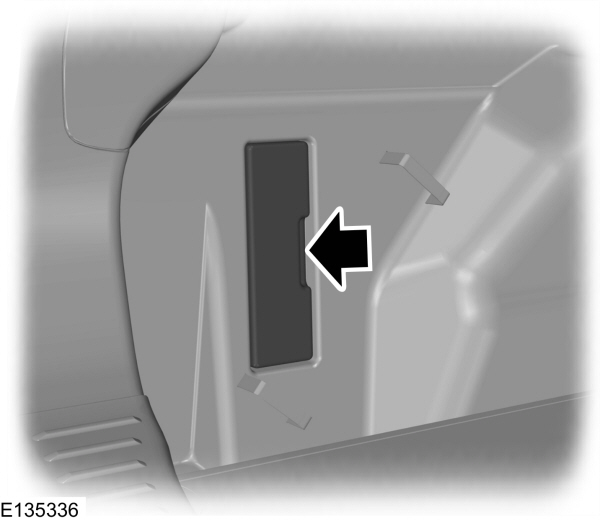

4-drzwiowy

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

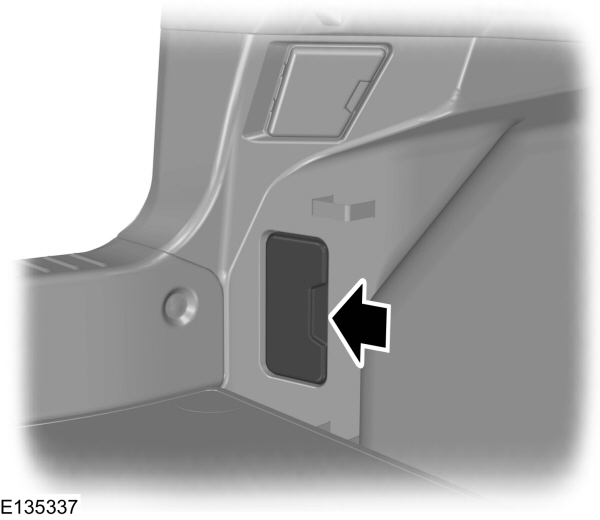

5-drzwiowe

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

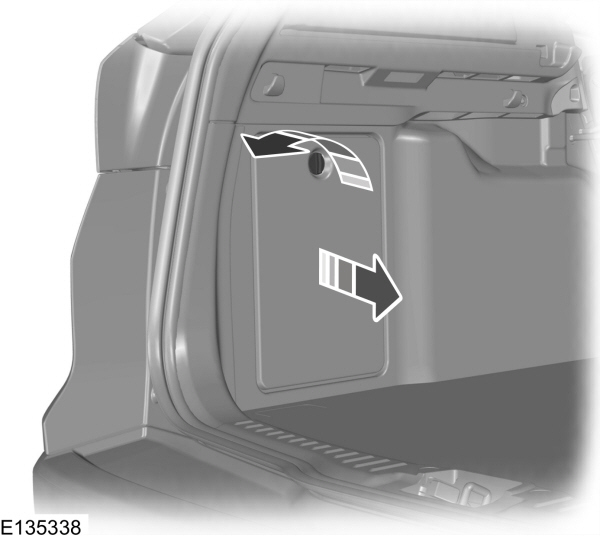

Kombi

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

Ford Focus III (2015) - skrzynka bezpieczników i przekaźników

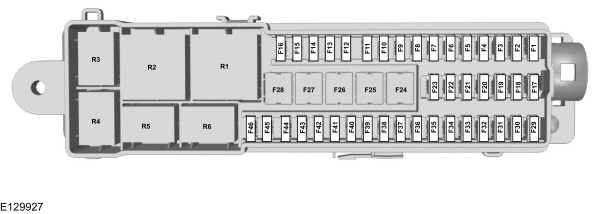

Numer Ampery [A] Opis
F1 5 A* Cewki przekaźników.
F2 – Nieużywany.
F3 5 A* Klamki drzwi pojazdu bezkluczykowego.
F4 25 A* Zespół sterujący drzwi przednich z lewej strony.
F5 25 A* Zespół sterujący drzwi przednich z prawej strony.
F6 25 A* Zespół sterujący drzwi tylnych z lewej strony.
F7 25 A* Zespół sterujący drzwi tylnych z prawej strony.
F8 10 A* Alarm przeciwkradzieżowy.
F9 25 A* Siedzenie kierowcy.
F10 25 A* Okna sterowane elektrycznie.
F11 25 A* Siedzenie pasażera.
F12 – Nieużywany.
F13 – Nieużywany.
F14 – Nieużywany.
F15 – Nieużywany.
F16 – Nieużywany.
F17 – Nieużywany.
F18 – Nieużywany.
F19 – Nieużywany.
F20 – Nieużywany.
F21 – Nieużywany.
F22 – Nieużywany.
F23 – Nieużywany.
F24 30 A** Ogrzewana szyba tylna.
F25 20 A** Dodatkowe gniazda zasilania w bagażniku.
F26 – Nieużywany.
F27 – Nieużywany.
F28 40 A** Moduł holowania przyczepy.
F29 5 A* Monitorowanie martwego pola.   Układ pomocy w utrzymaniu pasa ruchu.   Układ Active City Stop.   Kamera wsteczna.
F30 5 A* Moduł układu pomocy przy parkowaniu.
F31 – Nieużywany.
F32 – Nieużywany.
F33 15 A* Przekaźnik wycieraczki tylnej szyby.
F34 15 A* Ogrzewane siedzenie kierowcy.
F35 15 A* Ogrzewane siedzenie pasażera.
F36 – Nieużywany.
F37 – Nieużywany.
F38 – Nieużywany.
F39 – Nieużywany.
F40 – Nieużywany.
F41 5 A* Chowany hak holowniczy.
F42 – Nieużywany.
F43 – Nieużywany.
F44 10 A* Sterowane elektrycznie lusterka zewnętrzne.
F45 7,5 A* Ogrzewane lusterka zewnętrzne.
F46 – Nieużywany.
Zobacz także:  Ford C-MAX Hybrid (2014-2015) – skrzynka bezpieczników i przekaźników
*Minibezpieczniki
**Wkładki topikowe zamknięte



Przekaźnik Opis
R1 Włącznik zapłonu.
R2 Ogrzewana szyba tylna.
R3 Wycieraczka szyby tylnej.
R4 Nieużywany.
R5 Syrena alarmowa
R6 Opóźnione zasilanie akcesoriów.
