Ford Flex (2013-2019) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
14 czerwca, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford Flex

Dotyczy pojazdów nowych w latach:

2013, 2014, 2015, 2016, 2017, 2018, 2019.

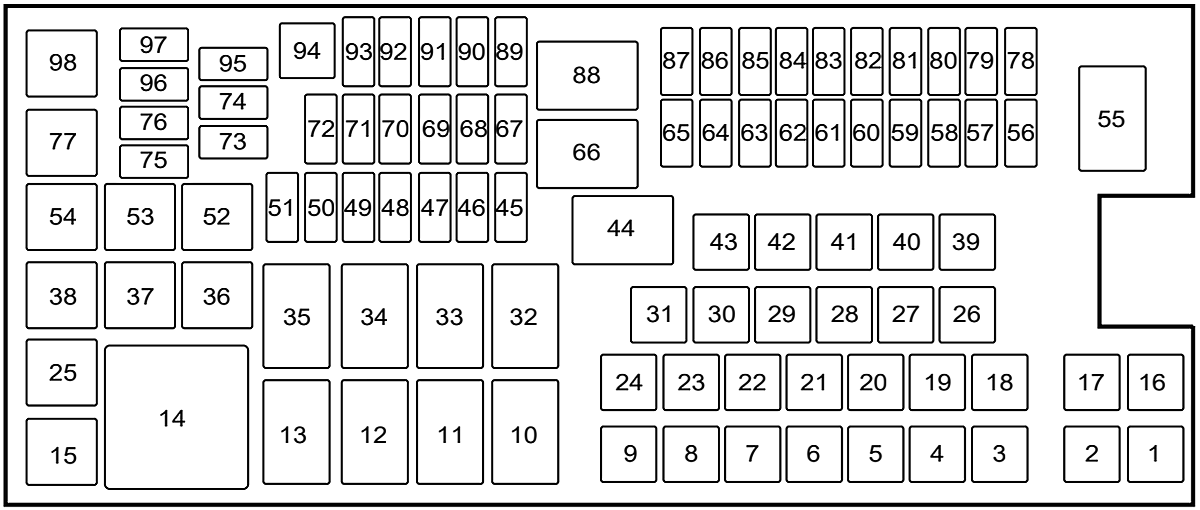

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza elektryczna znajduje się w komorze silnika. Zawiera bezpieczniki wysokoprądowe, które chronią główne systemy elektryczne przed przeciążeniem.

Ford Flex (2013-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40A	Przekaźnik wentylatora 2
2	40A	Przekaźnik wentylatora 1
3	30A	moduł sterujący hamulca przyczepy
4	30A	Wycieraczki przedniej szyby i pompa spryskiwacza
5	50A	Pompa układu przeciwblokującego
6	20 A	Gniazdo zasilania konsoli środkowej (bez wspomagania parkowania wstecznego)
7	30A	elektryczna klapa bagażnika
8	20 A	markiza przesuwna
9	20 A	Gniazdo zasilania konsoli w drugim rzędzie
10	—	Przekaźnik mocy siedzenia trzeciego rzędu
11	—	Podgrzewany przekaźnik tylnej szyby
12	—	Przekaźnik ładowania akumulatora holowniczego przyczepy
13	—	przekaźnik rozrusznika
14	—	Przekaźnik wentylatora chłodzącego nr 2
15	—	przekaźnik paliwa
16	—	nieużywany
17	30A	Gniazdo 110 V AC
18	40A	Silnik wentylatora przedniego
19	30A	Start silnika
20	20 A	Gniazdko w komorze
21	20 A	Gniazdko deski rozdzielczej / zapalniczka
22	30A	Moduł siedzenia trzeciego rzędu
23	30A	Fotel kierowcy zasilany elektrycznie, moduł pamięci
24	30A	Ładowanie akumulatora holowniczego przyczepy
25	—	nieużywany
26	40A	Odmgławiacz tylnej szyby, podgrzewane lusterka
27	20 A	gniazdko do ładowania
28	30A	Podgrzewane/chłodzone przednie fotele
29	20 A	Podgrzewane fotele przednie
30	20 A	Tylne podgrzewane siedzenia
31	25A	Elektroniczny przekaźnik wentylatora 3
32	—	Pomocniczy przekaźnik wentylatora
33	—	Przekaźnik wentylatora chłodzącego nr 1
3. 4	—	przekaźnik wentylatora przedniego
35	—	Przekaźnik wentylatora chłodzącego (seria)
36	—	nieużywany
37		Prawy kierunkowskaz/przekaźnik światła stopu układu holowania przyczepy
38		Przekaźnik światła cofania układu holowania przyczepy
39	30A	Dodatkowy silnik wentylatora
40	—	nieużywany
41	—	nieużywany
42	30A	Elektryczny fotel pasażera
43	20 A	Zawory układu przeciwblokującego
44	—	przekaźnik spryskiwacza przedniej szyby
45	5A	Czujnik deszczu
46	5A	Elektromagnes odpowietrzający kanistra (silniki EcoBoost)
47	15A	pompa spryskiwacza
48	10 A	Przednie światła postojowe
49	—	nieużywany
50	10 A	lustra termiczne
51	5A	Moduł sterujący układu napędowego — elektryczne monitorowanie wtryskiwaczy (nie dotyczy silników EcoBoost)
52	—	nieużywany
53		System holowania przyczepy lewy kierunkowskaz i przekaźnik światła hamowania
54	—	nieużywany
55	—	przekaźnik wycieraczek
56	30A	Wtryskiwacze paliwa, przekaźnik pompy paliwa
57	20 A	Lewy przedni reflektor wyładowczy o wysokiej intensywności
58	10 A	czujnik alternatora
59	10 A	Włącznik/wyłącznik hamulca
60	10 A	Światła cofania holowania przyczepy
61	—	nieużywany
62	10 A	Sprzęgło klimatyzacji
63	15A	Kierunkowskazy do holowania przyczepy i światła stopu
64	15A	wycieraczki tylne
65	—	nieużywany
66		Moduł sterowania zespołem napędowym – przekaźnik zasilania pojazdu
67	20 A	Moc pojazdu nr 2 — podgrzewany czujnik tlenu, czujnik masowego przepływu powietrza, zawór elektromagnetyczny o zmiennym rozrządzie wałka rozrządu, zawór elektromagnetyczny odpowietrzania kanistra, zawór elektromagnetyczny przedmuchu kanistra
68	20 A	Zasilanie pojazdu nr 4 (cewki zapłonowe)
69	20 A	Moc pojazdu nr 1 (PCM)
70	15A	Moc pojazdu nr 3 — przekaźnik sprzęgła klimatyzacji, przekaźnik sterowania wentylatorem, zmienna sprężarka klimatyzacji, dodatkowe ogrzewanie skrzyni biegów, sterowanie turbosprężarką, elektroniczny zawór obejściowy sprężarki (dla turbosprężarki), moduł AWD, pozytywna nagrzewnica wentylacyjna skrzyni korbowej
71	—	nieużywany
72	—	nieużywany
73	—	nieużywany
74	—	nieużywany
75	—	nieużywany
76	—	nieużywany
77		Przekaźnik światła postojowego holowania przyczepy
78	20 A	Prawy przedni reflektor wyładowczy wysokiej intensywności
79	10 A	adaptacyjny tempomat
80	—	nieużywany
81	—	nieużywany
82	15A	podkładka tylna
83	—	nieużywany
84	20 A	Światła postojowe do holowania przyczepy
85	—	nieużywany
86	5A	Moduł sterowania zespołem napędowym – zasilanie awaryjne, przekaźnik modułu sterującego zespołem napędowym, elektromagnes odpowietrznika kanistra (nie dotyczy silników EcoBoost)
87	5A	bieg/start
88	—	Przekaźnik uruchamiania/rozruchu
89	10 A	Moduł układu przeciwblokującego hamulca
90	10 A	Uruchomienie/uruchomienie modułu sterującego układu napędowego
91	10 A	adaptacyjny tempomat
92	5A	Cewka przekaźnika wentylatora przedniego i moduł wspomagania kierownicy
93	5A	Wentylator pomocniczy, tylny odmgławiacz, przekaźniki ładowania akumulatora
94	30A	Moduł sterowania nadwozia Uruchom/Start
95	5A	Przełącznik przedniej szyby pasażera
96	—	nieużywany
97	—	nieużywany
98	—	Przekaźnik sprzęgła klimatyzacji

Zobacz także: Ford Mustang (1998-2004) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy. Aby uzyskać dostęp, konieczne może być zdjęcie panelu poszycia.

Ford Flex (2013-2019) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30A	Przednia szyba po stronie kierowcy
2	15A	Pamięć fotela, siedzenia w drugim rzędzie
3	30A	Przednia szyba po stronie pasażera
4	10 A	Przekaźnik oszczędzania baterii (wewnętrzne światła na żądanie i gniazdo zasilania siedzenia)
5	20 A	Inteligentny wzmacniacz, aktywny moduł kontroli szumów
6	5A	Nieużywane (dodatkowe)
7	7,5A	Przełącznik lusterka zasilania, moduł drzwi kierowcy, moduł siedzenia kierowcy, klawiatura
8	10 A	elektryczna klapa załadowcza
9	10 A	SYNC, elektroniczna tablica przyłączeniowa, moduł nadawczo-odbiorczy radiowy
10	10 A	Przekaźnik pracy/akcesoriów, przekaźnik silnika wycieraczek przednich
11	10 A	Inteligentny moduł dostępu, ekran ostrzegawczy
12	15A	Oświetlenie wewnętrzne, oświetlenie tablicy biegowej, oświetlenie tła
13	15A	kierunkowskazy w prawo
14	15A	kierunkowskazy w lewo
15	15A	Środkowe górne światło stopu, światło cofania
16	10 A	Światła mijania (po prawej)
17	10 A	Światła mijania (lewe)
18	10 A	Elektrycznie regulowane fotele w trzecim rzędzie, przycisk uruchamiania biegów, podświetlenie klawiatury, blokada zmiany biegów hamulca, aktywator modułu sterującego układu napędowego, system antykradzieżowy
19	20 A	Nieużywane (dodatkowe)
20	20 A	Ubezpieczenie
21	10 A	Rozszerzony moduł elektryczny.
22	20 A	przekaźnik klaksonu
23	15A	Moduł sterujący kierownicy, zestaw wskaźników
24	15A	Złącze łącza danych, moduł sterujący kierownicy
25	15A	Mechanizm otwierania klapy tylnej
26	5A	Wyłącznik zasilania, przyciskowy wyłącznik zasilania
27	20 A	Inteligentny moduł dostępu
28	15A	Nieużywane (dodatkowe)
29	20 A	Radio, moduł globalnego systemu pozycjonowania (GPS)
30	15A	Przednie światła postojowe, przekaźnik systemu holowania przyczepy dla świateł postojowych, przednie światła pozycyjne
31	5A	sterownik holowania przyczepy
32	15A	Silnik i przełącznik szyby kierowcy, przełączniki blokady zasilania, dach księżycowy, gniazdko 110 V AC, wewnętrzne lusterko wsteczne
33	10 A	Nieużywane (dodatkowe)
34	10 A	Monitor martwego pola, podgrzewane siedzenia w drugim rzędzie, system wykrywania cofania, kamera cofania
35	5A	Wyświetlacz ostrzegawczy, czujnik wilgotności sterowania klimatyzacją i ogrzewaniem
36	10 A	Podgrzewana kierownica
37	10 A	Lodówka
38	10 A	Przełącznik przedniej szyby pasażera
39	15A	Światła drogowe
40	10 A	Tylne światła postojowe, oświetlenie tablicy rejestracyjnej
41	7,5A	System sortowania pasażerów, moduł sterowania urządzeniami przytrzymującymi, rozszerzony moduł elektryczny.
42	5A	Nieużywane (dodatkowe)
43	10 A	Nieużywane (dodatkowe)
44	10 A	Nieużywane (dodatkowe)
45	5A	Nieużywane (dodatkowe)
46	10 A	Moduł klimatyzacji
47	15A	Światła przeciwmgielne, wskaźnik świateł przeciwmgielnych, przednie kierunkowskazy #2
48	30A*	Przednie okno elektryczne pasażera, tylne okna elektryczne * Wyłącznik Circuit
49		Moduł sterowania nadwozia (przekaźnik opóźniający akcesoriów)
