Ford Fiesta (2021) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
31 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford Fiesta

Dotyczy pojazdów nowych w latach:

2021.

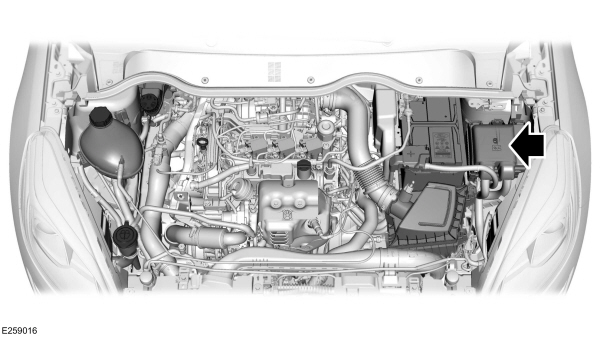

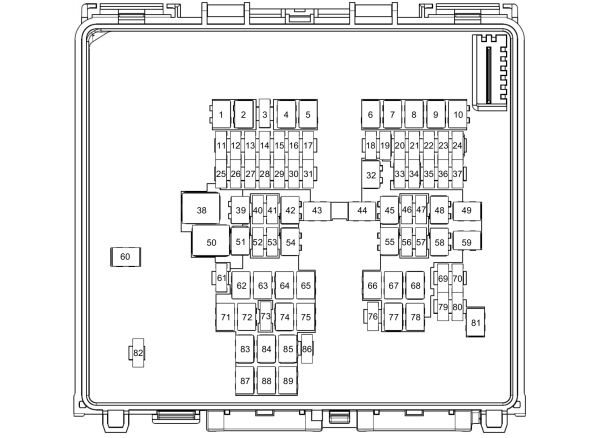

Skrzynka bezpieczników w komorze silnika

Ford Fiesta (2021) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany.
2	60 A	Nagrzewnica powietrza wlotowego.
3	10 A	Podgrzewane dysze spryskiwaczy przedniej szyby.
4	40 A	Element grzejny przedniej szyby z lewej strony.
5	–	Nieużywany.
6	30 A	Rozrusznik.
7	40 A	Silnik dmuchawy.
8	–	Nieużywany.
9	40 A	Dwusprzęgłowa skrzynia biegów – Diesel.
10	–	Nieużywany.
11	20 A	Blokada kolumny kierowniczej.
12	10 A	Sprzęgło klimatyzacji.
13	–	Nieużywany.
14	–	Nieużywany.
15	–	Nieużywany.
16	5 A	Zintegrowany z pasem alternator rozrusznika — MHEV.
17	5 A	Moduł sterowania zespołem napędowym.
18	10 A	Ogrzewana kierownica.
19	5 A	Elektroniczny układ wspomagania kierownicy.
20	7,5 A	Moduł sterujący skrzynią biegów.
21	–	Nieużywany.
22	–	Nieużywany.
23	–	Nieużywany.
24	–	Nieużywany.
25	10 A	Pompa płynu chłodzącego. Zawór wydechowy.
26	15 A	Zawór spustu par paliwa. Czujnik położenia wałka rozrządu. Czujnik sterowania ciśnieniem wtrysku paliwa. Zawór elektromagnetyczny sterowania zmienną geometrią łopatek turbiny turbosprężarki. Zawór obejściowy chłodnicy układu recyrkulacji spalin. Zawór elektromagnetyczny sterujący zaworem upustowym. Podgrzewana sonda lambda.
27	20 A	Moduł sterowania zespołem napędowym.
28	15 A	Aktywna przesłona kraty wlotu powietrza. Pompa oleju. Sprężarka układu klimatyzacji. Zawór elektromagnetyczny sterujący zaworem upustowym. Czujnik obecności wody w paliwie.
29	15 A	Cewka zapłonowa. Kondensator tłumienia hałasu.
30	10 A	Zawór upustowy ciśnienia układu klimatyzacji.
31	10 A	Moduł sterujący energią akumulatora — MHEV.
32	30 A	Moduł sterujący układami nadwozia.
33	10 A	Układ monitorowania martwego pola. Moduł tempomatu. Przednia kamera układu pomocy przy parkowaniu. Kamera pomocy przy parkowaniu tyłem. Moduł sterujący układu aktywnej pomocy przy parkowaniu.
34	10 A	Pompa płynu przekładniowego.
35	10 A	Reflektory.
36	5 A	Układ zapobiegający blokowaniu kół podczas hamowania.
37	15 A	Wentylator chłodzenia powietrza doładowującego.
38	40 A	Silnik dmuchawy.
39	–	Nieużywany.
40	10 A	Moduł sterujący energią akumulatora — MHEV.
41	20 A	Siedzenia ogrzewane.
42	–	Nieużywany.
43	40 A	Moduł holowania przyczepy.
44	40 A	Element grzejny przedniej szyby z prawej strony.
45	30 A	Moduł tylnych lewych drzwi.
46	5 A	Regulacja ustawienia reflektorów.
47	15 A	Wzmacniacz audio.
48	20 A	Okno dachowe.
49	60 A	Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
50	60 A	Wentylator chłodzenia o wysokiej prędkości.
51	20 A	Pompa płynu przekładniowego.
52	10 A	Złącze diagnostyczne.
53	–	Nieużywany.
54	30 A	Moduł tylnych prawych drzwi.
55	30 A	Zawór układu zapobiegającego blokowaniu kół podczas hamowania.
56	5 A	Przełącznik wł./wył. hamulców.
57	15 A	Wzmacniacz audio.
58	–	Nieużywany.
59	40 A	Moduł sterujący układami nadwozia.
60	–	Nieużywany.
61	–	Nieużywany.
62	–	Nieużywany.
63	–	Nieużywany.
64	–	Nieużywany.
65	–	Nieużywany.
66	–	Nieużywany.
67	–	Nieużywany.
68	20 A	Pompa paliwowa.
69	20 A	Nagrzewnica paliwa – Diesel.
70	–	Nieużywany.
71	–	Nieużywany.
72	–	Nieużywany.
73	5 A	Czujnik deszczu.
74	30 A	Silniczek wycieraczki przedniej szyby.
75	–	Nieużywany.
76	–	Nieużywany.
77	25 A	Ogrzewana szyba tylna.
78	–	Nieużywany.
79	20 A	Sygnał dźwiękowy.
80	–	Nieużywany.
81	25 A	Nagrzewnica paliwa – Diesel.
82	15 A	Pompa spryskiwacza tylnej szyby.
83	20 A	Zapalniczka. Dodatkowe gniazda zasilania z przodu.
84	–	Nieużywany.
85	40 A	Wentylator chłodzenia o niskiej prędkości.
86	20 A	Wycieraczka szyby tylnej.
87	–	Nieużywany.
88	–	Nieużywany.
89	–	Nieużywany.

Zobacz także: Ford C-MAX (2015-2019) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się za schowkiem po stronie pasażera.

Ford Fiesta (2021) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Moduł sterujący uzupełniającym systemem bezpieczeństwa.
2	5 A	Wewnętrzny czujnik temperatury i wilgotności.
3	10 A	Moduł sterujący układu aktywnej pomocy przy parkowaniu.
4	10 A	Włącznik zapłonu. Przycisk włącznika zapłonu.
5	20 A	Zaryglowanie. Odryglowanie.
6	10 A	Okno dachowe.
7	30 A	Przełącznik lusterka z prawej strony. Przednie okna sterowane elektrycznie z prawej strony.
8	–	Nieużywany.
9	5 A	Lampka kontrolna odłączenia poduszki powietrznej pasażera. Wewnętrzne lusterko wsteczne z funkcją automatycznego ściemniania.
10	10 A	Złącze diagnostyczne.
11	5 A	Modem telematyczny.
12	5 A	Centralny moduł sterujący alarmem.
13	15 A	Blokady otwierania drzwi przez dzieci. Pokrywa wlewu paliwa.
14	30 A	Przełącznik lusterka z lewej strony. Przednie okna sterowane elektrycznie z lewej strony.
15	15 A	Nieużywany. Ogrzewana kierownica. Moduł sterujący reflektorami.
16	–	Nieużywany.
17	15 A	Sterowanie głosem. Wyświetlacz informacyjny i systemu elektroniki użytkowej. Odtwarzacz płyt kompaktowych.
18	–	Nieużywany.
19	7,5 A	Syrena alarmu zasilana przez baterię.
20	10 A	Syrena systemu alarmowego.
21	7,5 A	Układ ogrzewania, wentylacji i klimatyzacji.
22	7,5 A	Moduł kierownicy. Zestaw wskaźników. Złącze diagnostyczne.
23	20 A	Zespół audio.
24	–	Nieużywany.
25	–	Nieużywany.
