Schemat skrzynek bezpieczników i przekaźników – Ford Festiva
Dotyczy pojazdów nowych w latach:
1988, 1989, 1990, 1991, 1992, 1993.
Schemat skrzynki bezpieczników w komorze silnika
| Numer |
Łącznik topliwy |
| A |
Grzałka gaźnika EFE (1988-1989), system EFI (’89-’92), system EGI-EFI (’93) |
| B |
Back-Up, światła wewnętrzne i postojowe, światła hamowania, tylne światła, klakson, światło bagażnika, kierunkowskazy i światła ostrzegawcze, światła klastrowe i ostrzegawcze, radio, zapalniczka, systemy kontroli ładowania i emisji, systemy wycieraczek/spryskiwaczy, klimatyzacja -System ogrzewania, system wentylatora chłodzącego, odszranianie tylnej szyby, systemy zapłonu i rozruchu, system blokady zmiany biegów, lusterko zdalnego sterowania, przypomnienie o kluczyku zapłonu, pasywny system przytrzymujący (1990-1993) |
| C |
Reflektory, światła do jazdy dziennej, system rozruchu i ładowania |
| Bezpieczniki liniowe |
| 15 |
Silnik wentylatora skraplacza (tylko modele A/T (1990-1993)) |
| 10 |
Układ klimatyzacji (umieszczony po lewej stronie obudowy grzejnika (1990-1993)) |

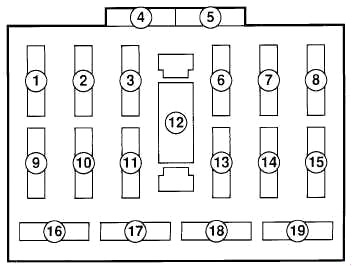

Schemat skrzynki bezpieczników w przedziale pasażerskim

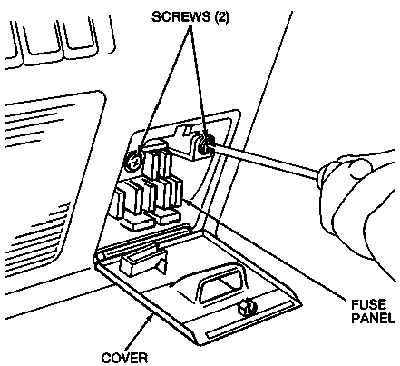

Panel bezpieczników znajduje się za pokrywą w desce rozdzielczej (pod kolumną kierownicy).
| Numer |
Ampery [A] |
Opis |
| 1 |
– |
– |
| 2 |
15 |
Przednia wycieraczka/spryskiwacz, system blokady zmiany biegów (ATX (1990-1993)), system sterowania silnikiem (1990-1993) |
| 3 |
15 |
Tylna wycieraczka/spryskiwacz, system świateł do jazdy dziennej (Kanada) |
| 4 |
– |
– |
| 5 |
15 |
Zapasowy |
| 6 |
15 |
Grzejnik i klimatyzator |
| 7 |
20 |
System wentylatora chłodzącego, nagrzewnica i klimatyzator |
| 8 |
– |
– |
| 9 |
10 |
System ładowania, system kontroli emisji |
| 10 |
10 |
Ostrzeżenie o pasach bezpieczeństwa, kierunkowskazy i światła ostrzegawcze, światła cofania, zestaw wskaźników, światła ostrzegawcze, system Shift-Lock (1990-1993) |
| 11 |
15 |
Odmrażacz tylnej szyby |
| 12 |
30 |
Silnik dmuchawy klimatyzacji |
| 13 |
15 |
Klakson, światła hamowania, wysoko montowane światło hamowania |
| 14 |
15 |
Ostrzeżenie o pasach bezpieczeństwa, kierunkowskazy i światła ostrzegawcze, radio (1988-1989), światło bagażnika (1988-1989), brzęczyk przypomnienia o kluczyku zapłonu |
| 15 |
10 |
Oświetlenie wewnętrzne, oświetlenie bagażnika (1990-1993), radio (1990-1993) |
| 16 |
15 |
Światło tablicy rejestracyjnej, tylne światło obrysowe boczne, przednie światła postojowe, światła klastrowe i tylne |
| 17 |
– |
– |
| 18 |
15 |
System audio, zapalniczka, lusterko zdalnego sterowania |
| 19 |
30 |
Pasywny system przytrzymujący (automatyczny pas bezpieczeństwa (1990-1993)) |
