Schematy skrzynek bezpieczników i przekaźników – Ford F-650, F-750

Dotyczy pojazdów wyprodukowanych w latach:

2023.

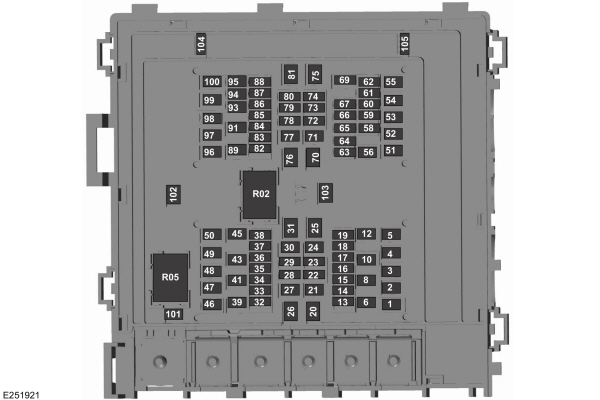

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-650, F-750 (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Klakson.
2	40 A	Silnik dmuchawy. Sterowanie silnikiem dmuchawy.
3	20 A	Upfitter – rama.
4	30 A	Rozrusznik.
5	—	Nieużywany.
6	20 A	Przekaźnik instalacyjny 4.
8	—	Nieużywany.
10	—	Nieużywany.
12	—	Nieużywany.
13	10 A	Zapasowy bieg/start.
14	10 A	Adaptacyjny tempomat.
15	10 A	Przekaźnik silnika dmuchawy.
16	20 A	Osuszacz powietrza.
17	10 A	Moduł sterujący układu napędowego – stan zapłonu, uruchom zasilanie. Moduł sterujący świec żarowych – stan zapłonu, uruchom zasilanie (olej napędowy).
18	10 A	Uruchamianie układu przeciwblokującego.
19	10 A	Moduł sterujący skrzynią biegów. Stan zapłonu, moc uruchomieniowa (olej napędowy).
20	30 A	Silnik wycieraczek.
21	—	Nieużywany.
22	—	Nieużywany.
23	10 A	Alternator 2 (tylko z dwoma alternatorami).
24	40 A	Moduł sterujący nadwozia uruchamia magistralę zasilania 2.
25	50 A	Moduł sterujący nadwozia zasila magistralę 1.
26	—	Nieużywany.
27	20 A	Zasilanie akumulatorowe Upfitter.
28	—	Nieużywany.
29	10 A	Alternator 1 Linia A.
30	—	Nieużywany.
31	60 A	Pompa Hydromax.
32	20 A	Moduł sterujący układu napędowego.
33	20 A	Elektrozawór odpowietrzający pochłaniacz (gaz). Elektromagnes opróżniania kanistra (gaz). Siłownik zmiennej fazy rozrządu 11 (gaz). Ogrzewany czujnik tlenu w spalinach (gaz). Moc zbiornika mocznika (olej napędowy). Zawór obejściowy chłodzenia układu recyrkulacji spalin (olej napędowy).
34	10 A	Przekaźnik sprzęgła klimatyzacji. Dostęp klienta zasilanie pojazdu 3 paszy. Zmienna pompa oleju (diesel). Wentylator chłodzący (olej napędowy). Sprzęgło wentylatora (gaz). Przełącznik hamulca wydechowego. Zmienna regulacja ciśnienia oleju (gaz)
35	20 A	Cewka na wtyczce (gaz) Zbiornik mocznika (olej napędowy). Sterownik świec żarowych (diesel). Moduł sterujący czujnika tlenku azotu (olej napędowy). Czujnik cząstek stałych (olej napędowy).
36	10 A	Wartość kontrolna ilości paliwa (olej napędowy). Regulator ciśnienia paliwa (olej napędowy).
37	—	Nieużywany.
38	—	Nieużywany.
39	—	Nieużywany.
41	30 A	Moduł sterujący hamulca przyczepy.
43	30 A	Zapasowy upfitter.
45	—	Nieużywany.
46	10 A	Elektrozawór sprzęgła klimatyzacji.
47	40 A	Przekaźnik instalacyjny 1.
48	20 A	Wybieg upfitter i podajnik akcesoriów.
49	30 A	Moduł elektroniki pompy (gaz). Pompa paliwa (olej napędowy).
50	15A	Moc wtryskiwaczy (gaz).
51	20 A	Punkt mocy nr 1.
52	—	Nieużywany.
53	30 A	Lampka postojowa do holowania przyczepy.
54	—	Nieużywany.
55	20 A	Przekaźnik instalacyjny 3.
56	—	Nieużywany.
58	5 A	Zasilanie USB.
59	10 A	Światła postojowe U-Haul.
60	10 A	Przełącznik wyboru podwójnego zbiornika paliwa (olej napędowy).
61	—	Nieużywany.
62	—	Nieużywany.
63	20 A	Sprężarka fotela kierowcy.
64	20 A	Sprężarka fotela pasażera.
65	10 A	Upfitter – uruchom aktywuj kanał.
66	10 A	Czteropakowa elektromagnetyczna blokada mechanizmu różnicowego.
67	10 A	Zasilanie przekaźnika Hydromax.
69	—	Nieużywany.
70	40 A	falownik.
71	30 A	Zawory układu przeciwblokującego.
72	10 A	Włącznik/wyłącznik hamulca (hamulce hydrauliczne). Wyłącznik ciśnieniowy światła stopu 1 i 2 (hamulce pneumatyczne).
73	—	Nieużywany.
74	15A	Podgrzewane lusterko
75	—	Nieużywany.
76	60 A	Zasilanie akumulatora modułu sterującego nadwozia.
77	30 A	Zasilanie monitora jakości napięcia modułu sterującego nadwozia.
78	10 A	Moduł skrzyni biegów (olej napędowy).
79	5 A	Monitor pompy Hydromax.
80	10 A	Sygnał cofania przyczepy.
81	—	Nieużywany.
82	5 A	Przełącznik Upfitter (fabryczna lokalizacja zasilania zapłonu).
83	5 A	Przełącznik Upfitter (opcjonalne miejsce do zasilania przez cały czas).
84	—	Nieużywany.
85	—	Nieużywany.
86	—	Nieużywany.
87	—	Nieużywany.
88	10 A	Lampy przestrzeni ładunkowej.
89	—	Nieużywany.
91	40 A	Upfitter – słupek B.
93	—	Nieużywany.
94	—	Nieużywany.
95	20 A	Światła stopu. Światła stopu holowania przyczepy.
96	—	Nieużywany.
97	—	Nieużywany.
98	30 A	Ładowanie akumulatora holowania przyczepy.
99	40 A	Przekaźnik instalacyjny 2.
100	25 A	Sterownik świec żarowych (diesel).
101	—	Nieużywany.
102	—	Nieużywany.
103	—	Nieużywany.
104	—	Nieużywany.
105	15A	Światło stopu holowania przyczepy i przekaźnik skrętu.

Zobacz także: Ford Explorer (2017) - skrzynka bezpieczników i przekaźników

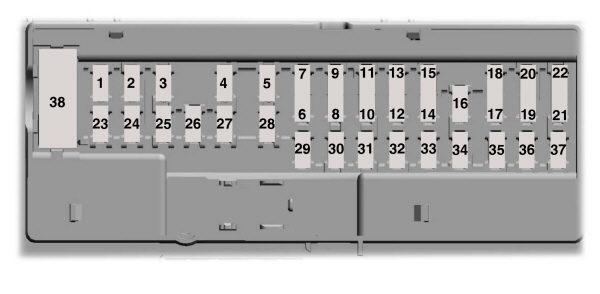

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się we wnęce na nogi pasażera. Zdejmij pokrywę panelu, aby uzyskać dostęp do bezpieczników.

Pociągnij pokrywę panelu bezpieczników do siebie, aby ją zdjąć. Gdy zatrzaski panelu zostaną zwolnione, pozwól panelowi łatwo spaść.

Użyj dostarczonego narzędzia do wyciągania bezpieczników, aby wyjąć bezpiecznik. Znajduje się na osłonie panelu bezpieczników.

Ford F-650, F-750 (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik blokady drzwi przednich prawych i lewych. Przełącznik teleskopowych lusterek. Przełącznik prawej i lewej szyby przedniej (dwa zespoły okien). Silnik prawej i lewej szyby przedniej. falownik.
3	7,5 A	Przełącznik zasilania lusterek.
4	20 A	Dodatkowy moduł tłumacza.
5	—	Nieużywany.
6	—	Nieużywany.
7	10 A	Zasilanie złącza inteligentnego łącza danych. Złącze diagnostyczne hamulca pneumatycznego.
8	—	Nieużywany.
9	—	Nieużywany.
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Inteligentne złącze łącza danych.
13	7,5 A	Grupa. Moduł sterujący kolumny kierownicy.
14	—	Nieużywany.
15	15A	Moduł kontroli klimatu.
16	—	Nieużywany.
17	—	Nieużywany.
18	7,5 A	Czujnik odchylenia. Elektroniczna kontrola stabilności i nieelektryczna kontrola stabilności.
19	5 A	Moduł jednostki sterującej telematyki.
20	5 A	Stacyjka.
21	—	Nieużywany.
22	—	Nieużywany.
23	30 A	Silnik lewej szyby przedniej.
24	—	Nieużywany.
25	—	Nieużywany.
26	30 A	Prawe przednie okno silnika.
27	—	Nieużywany.
28	—	Nieużywany.
29	15A	Przekaźnikowe składane lusterko.
30	5 A	Sygnał hamulca dla hamulca pneumatycznego. Sygnał światła stopu dostępu klienta. Przekaźnik izolacyjny włączania/wyłączania hamulca. Przekaźnik świateł hamowania holowania przyczepy.
31	10 A	Moduł interfejsu Upfitter. Zdalny odbiornik częstotliwości radiowej.
32	20 A	Radio.
33	—	Nieużywany.
34	—	Nieużywany.
35	5 A	Przełącznik holowania.
36	15A	Kamera ostrzegająca o zjechaniu z pasa ruchu.
37	—	Nieużywany.
38	30 A	Przełącznik lewego przedniego podnośnika szyby (cztery szyby).
