Schematy skrzynek bezpieczników i przekaźników – Ford F-650, F-750

Dotyczy pojazdów wyprodukowanych w latach:

2016, 2017, 2018, 2019, 2020.

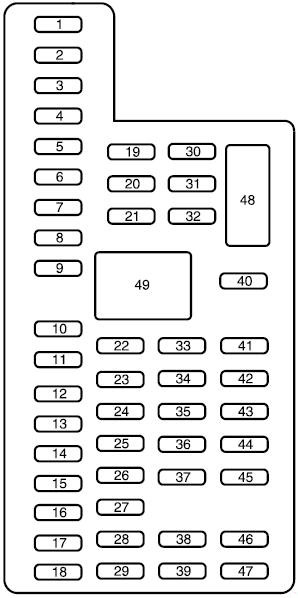

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Pociągnij pokrywę panelu bezpieczników do siebie, aby ją zdjąć. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.

Ford F-650, F-750 (2016-2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Silnik lewej przedniej szyby
2	15	Przekaźnik upfitter #4
3	30	Silnik prawej przedniej szyby
4	10	Lampy wewnętrzne
5	–	–
6	–	–
7	7,5	Przełącznik zasilania lusterka
8	–	–
9	10	Przekaźnik upfitter #3
10	10	Dostęp klienta do uruchomienia/akcesoriów
11	10	Zasilanie akumulatora telematyki Forda
12	15	Oświetlenie wewnętrzne
13	15	Światła skrętu w prawo i światła hamowania
14	15	Światła skrętu w lewo i światła hamowania
15	15	Środkowe, wysoko zamontowane światło stopu, światła cofania
16	10	Prawy reflektor mijania
17	10	Światło mijania lewego reflektora
18	10	Budzenie modułu sterującego układu napędowego, blokada zmiany biegów hamulca
19	–	–
20	20	Elektryczne zamki do drzwi
21	10	Włącznik/wyłącznik hamulca
22	20	Klakson
23	15	Klaster instrumentów
24	15	Złącze diagnostyczne, przekaźnik lusterek składanych mocy, moduł sterujący kierownicy, zdalny dostęp bezkluczykowy
25	–	–
26	5	Moduł sterujący kierownicy
27	–	–
28	15	Stacyjka
29	20	Moduł GPS, Radio, SYNC
30	15	Lampy postojowe, cewka przekaźnika świateł postojowych przyczepy holowniczej
31	5	Przełącznik włączania/wyłączania hamulca przyczepy dla klienta
32	15	Opóźnione zasilanie akcesoriów, oświetlenie przełącznika blokady drzwi kierowcy i pasażera, moduł falownika mocy 11 Ov, przełącznik lustra teleskopowego
33	–	–
34	10	Pomocniczy moduł tłumacza uruchom/uruchom
35	5	Holowanie/jazda holownicza/start
36	10	Przełącznik wyboru zbiornika paliwa
37	10	Grzałka pomocnicza
38	10	Opóźnione zasilanie akcesoriów, radio podstawowe AM/FM
39	15	Światło drogowe lewego i prawego reflektora
40	10	Tylne światła postojowe, światła obrysowe
41	–	–
42	5	Telematyka Forda bieg/uruchamianie
43	10	Skrzynka rozdzielcza zasilania/bezpieczniki akcesoriów, cewka przekaźnika wycieraczek
44	10	Zasilanie przełącznika upfitter dostępu klienta, pomocniczy moduł tłumacza bieg/czujnik akcesoriów;
45	–	–
46	10	Moduł klimatyzacji
47	15	Lampy kierunkowskazów błotnika
48	30	Wyłącznik obwodu: Przełącznik podnośników szyb (kabina załogowa)
Przekaźnik
49	Opóźniona moc akcesoriów

Zobacz także: Ford Explorer (2016) - skrzynka bezpieczników i przekaźników

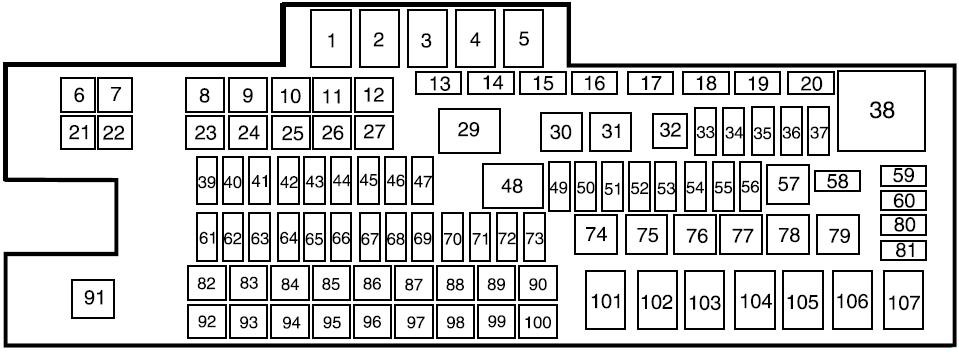

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

Ford F-650, F-750 (2016-2020) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
6	–	–
7	–	–
8	20	Sprężarka fotela pasażera pneumatycznego
9	–	–
10	–	–
11	–	–
12	–	–
13	–	Rezystor: Terminator (120 omów)
14	–	–
15	–	–
16	–	–
17	–	–
18	–	–
19	10	Przekaźnik izolujący włączanie/wyłączanie hamulca
20	–	–
21	–	–
22	30	Elektryczny sterownik hamulca do holowania przyczepy
23	40	Silnik dmuchawy
24	–	–
25	30	Wycieraczki
26	30	Lampy do holowania przyczepy
27	25	Grzałki mocznikowe (silnik wysokoprężny)
28	–	–
32	–	–
33	20	Moc pojazdu 1
34	20	Moc pojazdu 2
35	10	Moc pojazdu 3
36	20	Moc pojazdu 4
37	10	Moc pojazdu 5 (silnik wysokoprężny)
39	–	–
40	15	Podgrzewane lusterka
41	–	–
42	20	Światła stopu do holowania przyczepy i zabudowy nadwozi
43	–	–
44	20	Dodatkowy moduł tłumacza
45	10	Cewka przekaźnika uruchamiania/uruchamiania
46	10	Moc podtrzymania modułu sterującego skrzyni biegów (silnik wysokoprężny)
47	10	Sprzęgło klimatyzacji
49	20	Osuszacz powietrza
50	10	Cewka przekaźnika silnika dmuchawy
51	–	–
52	10	Uruchomienie/uruchomienie modułu sterującego układu napędowego (silnik wysokoprężny), Uruchomienie/uruchomienie modułu sterującego skrzyni biegów (silnik wysokoprężny)
53	–	–
54	10	Uruchomienie/uruchomienie układu przeciwblokującego
55	10	Cewka przekaźnika sprężarki siedzenia, cewka przekaźnika solenoidów podwozia, cewka przekaźnika podgrzewanego lusterka
56	20	Panel bezpieczników w przedziale pasażerskim uruchomiony/zasilany rozruchowy
58	5	Przekaźnik wycieraczek
59	5	Przekaźnik elektromagnetyczny podwozia, przekaźnik sprężarki fotela pneumatycznego
60	–	–
61	–	–
62	–	–
63	10	Solenoidy podwozia
64	–	–
65	10	Lampa skrzyni ładunkowej
66	30	Pompa paliwowa
67	–	–
68	10	Cewka przekaźnika pompy paliwa
69	–	–
70	10	Lampy cofania do holowania przyczepy lub zabudowy nadwozia
71	–	–
72	10	Cewka przekaźnika modułu sterującego układu napędowego, zasilanie podtrzymujące
73	5	Monitor Hydromax
80	–	–
81	–	–
82	20	Pomocniczy punkt zasilania #2
83	20	Pomocniczy punkt zasilania nr 1
84	20	Sprężarka fotela kierowcy pneumatycznego
85	60	Pompa Hydromax
86	30	Zawory modulatora układu przeciwblokującego
87	–	–
88	–	–
89	40	Rozrusznik
90	30	Zasilanie akumulatora przyczepy (hamulce pneumatyczne)
90	30	Ładowanie akumulatora holowniczego przyczepy (hamulce hydrauliczne)
92	–	–
93	–	–
94	25	Przekaźnik upfitter #1
95	25	Przekaźnik upfitter #2
96	60	Pompa układu przeciwblokującego (hamulce hydrauliczne)
97	–	–
98	–	–
99	40	Tablica przyrządów Przetwornica mocy 110 V
100	30	Przekaźniki świateł skrętu przyczepy
Przekaźnik
1	Silnik dmuchawy
2	Światła stopu do holowania przyczepy i zabudowy nadwozi
3	Grzałki mocznikowe (silnik wysokoprężny)
4	Sprężarka fotela kierowcy pneumatycznego
5	Podgrzewane lusterka
29	Lampy do holowania przyczepy
30	Sprzęgło klimatyzacji
31	Wycieraczki
38	Moduł sterujący układu napędowego
48	Uruchom/start
57	Pompa paliwowa
74	Solenoidy podwozia
75	–
76	–
77	Izolacja wyłącznika hamulca (hamulce hydrauliczne)
78	–
79	–
91	Lampa skrzyni ładunkowej
101	Rozrusznik
102	Przekaźnik ładowania akumulatora przyczepy (hamulce hydrauliczne)
102	Zasilanie akumulatora przyczepy (hamulce pneumatyczne)
103	Światła do holowania przyczepy z prawej strony i światła stopu
104	Światła do holowania przyczepy z lewej strony i światła stopu
105	–
106	Przekaźnik świateł awaryjnych holowania przyczepy
107	Przekaźnik sprężarki fotela pasażera
