Schemat skrzynek bezpieczników i przekaźników – Ford F-250, F-350, F-450, F-550

Dotyczy pojazdów nowych w latach:

2023.

Skrzynka bezpieczników komory silnika

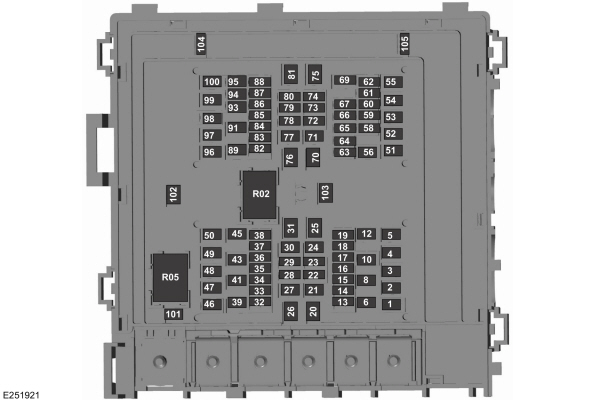

Skrzynka bezpieczników w komorze silnika znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Ford F-250, F-350, F-450, F-550 (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Klakson.
2	50 A	Silnik dmuchawy.
3	—	Nieużywany.
4	30 A	Przekaźnik rozrusznika.
5	—	Nieużywany.
6	20 A	Przekaźnik Upfitter 4 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
8	—	Nieużywany.
10	—	Nieużywany.
12	20 A	Punkt mocy 4.
13	10 A	Czujnik odchylenia (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
14	10 A	Radar skierowany do przodu (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
15	—	Nieużywany.
16	—	Nieużywany.
17	10 A	Zasilanie modułu sterowania zespołem napędowym run/start.
18	10 A	Układ zapobiegający blokowaniu się hamulców uruchom/rozpocznij posuw.
19	—	Nieużywany.
20	30 A	Siła wycieraczek.
21	—	Nieużywany.
22	10 A	Moduł wycieraczek (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
23	—	Nieużywany.
24	40 A	Moduł sterujący nadwozia – włącz zasilanie w zasilaniu 2.
25	50 A	Moduł sterujący nadwozia – uruchom zasilanie w kanale 1.
26	—	Nieużywany.
27	20 A	Łącznik ramy producenta nadwozia.
28	—	Nieużywany.
29	10 A	Zasilanie B+ 12 V (pojazd na specjalne zamówienie).
30	30 A	Elektrycznie sterowany fotel kierowcy (wycięty). Nieużywany (zapasowy) (rozebrane podwozie).
31	—	Nieużywany.
32	20 A	Moc pojazdu 1.
33	20 A	Moc pojazdu 2.
34	10 A	Moc pojazdu 3.
35	20 A	Moc pojazdu 4.
36	—	Nieużywany.
37	—	Nieużywany.
38	10 A	Przekaźnik spryskiwacza (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
39	—	Nieużywany.
41	30 A	Złącze sterujące hamulca przyczepy.
43	30 A	Złącze tablicy rozdzielczej (rozebrana obudowa). Nieużywany (zapasowy) (wycięty).
45	—	Nieużywany.
46	10 A	Sprzęgło klimatyzacji.
47	40 A	Przekaźnik upfitter 1 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
48	—	Nieużywany.
49	30 A	Moduł elektroniki pompy.
50	15A	Wtryskiwacze paliwa.
51	20 A	Punkt mocy 1.
52	50 A	Zasilanie przez cały czas (PAAT) Przygotowanie złącza Aux AC na złączu pojazdu na słupku B (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
53	30 A	Światła postojowe do holowania przyczepy.
54	40 A	Zasilanie R/S na złączu tablicy rozdzielczej.
55	20 A	Przekaźnik Upfitter 3 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
56	20 A	Power point 2 prep złącze słupka B.
58	5 A	Inteligentna ładowarka USB.
59	10 A	Światła postojowe 1 (pojazd na specjalne zamówienie).
60	—	Nieużywany.
61	—	Nieużywany.
62	—	Nieużywany.
63	—	Nieużywany.
64	—	Nieużywany.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
69	—	Nieużywany.
70	40 A	falownik.
71	30 A	Zawory układu przeciwblokującego.
72	10 A	Włącznik i wyłącznik hamulca.
73	—	Nieużywany.
74	—	Nieużywany.
75	—	Nieużywany.
76	60 A	Pompa układu przeciwblokującego.
77	30 A	Zasilanie modułu jakości napięcia – moduł sterujący nadwozia.
78	10 A	Światła stopu holowania przyczepy.
79	—	Nieużywany.
80	10 A	Światła cofania przyczepy holowniczej.
81	—	Nieużywany.
82	5 A	Przełącznik Upfitter (fabryczna lokalizacja zasilania zapłonu).
83	5 A	Przełącznik Upfitter (opcjonalne miejsce do zasilania przez cały czas).
84	—	Nieużywany.
85	—	Nieużywany.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
89	—	Nieużywany.
91	40 A	Cały czas gorące (HAAT) /B+PWR na łączniku słupka B (przekrój). Zasilanie z akumulatora na złączu tablicy rozdzielczej (rozebrana obudowa).
93	10 A	Światła postojowe 3 (pojazd na specjalne zamówienie).
94	10 A	Światła postojowe 2 (pojazd na specjalne zamówienie).
95	20 A	Przekaźnik świateł stopu.
96	—	Nieużywany.
97	50 A	Zasilanie akumulatora do złączy silnika, słupka B i tablicy rozdzielczej pojazdu.
98	30 A	Ładowanie akumulatora holowania przyczepy.
99	40 A	Przekaźnik Upfitter 2 (przekrój). Nieużywany (zapasowy) (rozebrane podwozie).
100	—	Nieużywany.
101	—	Nieużywany.
102	—	Nieużywany.
103	—	Nieużywany.
104	—	Nieużywany.
105	15A	Moc prawego i lewego światła stopu holowania przyczepy oraz przekaźnika kierunkowskazów.

Zobacz także: Ford Escape (2017) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

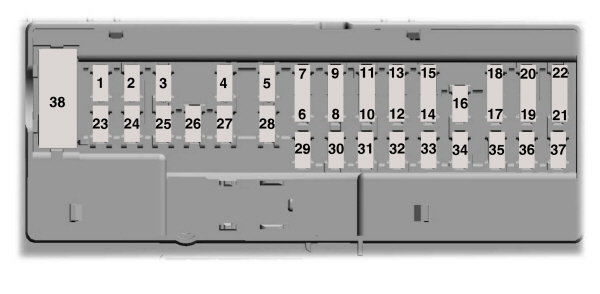

Panel bezpieczników znajduje się po lewej stronie pedału hamulca i jest zamontowany na lewym dolnym panelu maski. Zdejmij pokrywę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.

Aby wyjąć bezpiecznik, użyj narzędzia do wyciągania bezpieczników znajdującego się po wewnętrznej stronie pokrywy panelu bezpieczników.

Ford F-250, F-350, F-450, F-550 (2023) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik blokady lewych przednich i prawych przednich drzwi (przekrój). Falownik (przekrój). Złącze (rozebrana obudowa).
3	7,5 A	Przełącznik zasilania lusterek (przekrój).
3	—	Nieużywany (rozebrana obudowa).
4	20 A	Nie używany (zapas).
5	20 A	Nie używany (zapas).
6	10 A	Nie używany (zapas).
7	10 A	Nie używany (zapas).
8	5 A	Nie używany (zapas).
9	5 A	Nie używany (zapas).
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Inteligentne złącze łącza danych.
13	7,5 A	Grupa. Moduł sterujący kolumny kierownicy.
14	15A	Nie używany (zapas).
15	15A	Nie używany (zapas).
16	—	Nieużywany.
17	7,5 A	Nieużywany.
18	7,5 A	Zasilanie R/S dla przedniego siłownika mieszania/przełącznika trybu klimatyzacji (przekrój). Zasilanie R/S do rozebrania złącza obudowy (rozebrana obudowa).
19	5 A	Moduł radiowy i jednostka sterująca telematyki. Jednostka sterująca telematyki.
20	5 A	Stacyjka.
21	5 A	Nieużywany.
22	5 A	Złącze słupka B producenta nadwozia (wycięte).
22	5 A	Nieużywany (rozebrana obudowa).
23	30 A	Nie używany (zapas).
24	30 A	Nie używany (zapas).
25	20 A	Nie używany (zapas).
26	30 A	Nie używany (zapas).
27	30 A	Nie używany (zapas).
28	30 A	Nie używany (zapas).
29	15A	Moduł interfejsu Upfitter (przekrój).
29	—	Nieużywany (rozebrana obudowa).
30	5 A	Nie używany (zapas).
31	10 A	Inteligentne złącze łącza danych.
32	20 A	Radio (przekrój).
33	—	Nieużywany.
34	30 A	Nie używany (zapas).
35	5 A	Przełącznik holowania.
36	15A	Lusterko wsteczne (przekrój). Odjazd z pasa kamery (przekrój).
36	—	Nieużywany (rozebrana obudowa).
37	20 A	Nie używany (zapas).
38	30 A	Przełączniki i silniki szyb elektrycznych (przekrój).
38	—	Nieużywany (rozebrana obudowa).
