Ford F-250, F-350, F-450, F-550 (2020-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
27 kwietnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Ford F-250, F-350, F-450, F-550

Dotyczy pojazdów nowych w latach:

2020, 2021, 2022.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym. Aby zdjąć panel ozdobny, pociągnij go do siebie i odchyl na bok. Aby go ponownie zainstalować, dopasuj wypustki do rowków na panelu, a następnie dociśnij go.

Ford F-250, F-350, F-450, F-550 (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik pakietu drzwi kierowcy. Przełącznik elektrycznie przesuwanej tylnej szyby.
3	7,5 A	Przełącznik pamięci siedzenia. Moc silnika lędźwiowego. Moduł ładowania bezprzewodowego.
4	20 A	Nieużywany (zapasowy).
5	—	Nieużywany.
6	10 A	Teleskopowy włącznik lusterek elektrycznych. Przełącznik szyb przednich.
7	10 A	Wyłącznik hamulca.
8	5 A	Wbudowany modem.
9	5 A	Połączony moduł czujnika.
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Wbudowany moduł diagnostyczny. Inteligentne złącze łącza danych. Moduł klimatyzacji.
13	7,5 A	Moduł sterujący kolumny kierownicy. Klaster instrumentów.
14	15 A	Nieużywany (zapasowy).
15	15 A	SYNCH. Wyświetlacz.
16	—	Nieużywany.
17	7,5 A	Aktywny przedni moduł kierowniczy. Moduł pomocy w parkowaniu.
18	7,5 A	Przełącznik trybów jazdy do wyboru. Wybierz przełącznik zmiany biegów.
19	5 A	Wyświetlacz przezierny.
20	5 A	Stacyjka. Elektromagnes blokady klucza.
21	5 A	Wyświetlacz przezierny. Czujnik temperatury i wilgotności w pojeździe.
22	5 A	Przełączniki upfitter.
23	30 A	Moduł przednich drzwi kierowcy.
24	30 A	Szyberdach.
25	20 A	Nieużywany (zapasowy).
26	30 A	Moduł drzwi przednich pasażera.
27	30 A	Nieużywany (zapasowy).
28	30 A	Wzmacniacz.
29	15 A	Regulowany przełącznik pedałów.
30	5 A	Wyjście włączania-wyłączania hamulca do sterownika hamulca przyczepy i obwodów dostępu klienta.
31	10 A	Zdalny dostęp bezkluczykowy.
32	20 A	Radio.
33	—	Nieużywany.
34	30 A	Przekaźnik uruchamiania/rozruchu.
35	5 A	Nieużywany (zapasowy).
36	15 A	Moduł kamery. System utrzymania pasa ruchu. Samościemniające się lusterko wewnętrzne. Tylne podgrzewane siedzenia.
37	20 A	Podgrzewana kierownica.
38	30 A	Elektryczne szyby (wyłącznik).

Zobacz także: Ford Taurus (1995-1999) - skrzynka bezpieczników i przekaźników

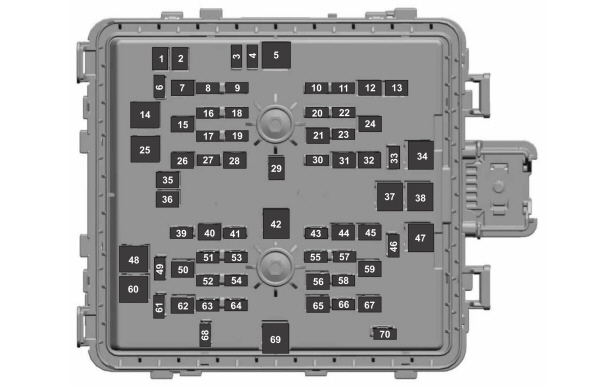

Skrzynka bezpieczników w komorze silnika

Ford F-250, F-350, F-450, F-550 (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Punkt mocy 4.
2	20 A	Punkt mocy 3.
3	10 A	Moduł oświetlenia punktowego.
4	10 A	Elektrozawór podciśnienia napędu na cztery koła.
5	40 A	Aktywny układ kierowniczy z przodu.
6	10 A	Pług śnieżny.
7	30 A	Ładowanie akumulatora holowniczego przyczepy.
8	10 A	Moduł układu przeciwblokującego.
9	10 A	Elektroniczny moduł wspomagania kierownicy.
10	30 A	Lampy do holowania przyczepy.
11	20 A	Klakson.
12	30 A	Nakładka momentu obrotowego.
13	30 A	Elektrycznie przesuwana tylna szyba.
14	40 A	Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 1.
15	30 A	Moc fotela pasażera .
16	10 A	Moduł sterujący układu napędowego. Moduł kontroli transmisji.
17	10 A	System informacji o martwym polu.
18	10 A	Moduł napędu na cztery koła.
19	5 A	Adaptacyjny tempomat.
20	15 A	Podgrzewane lustra.
21	40 A	Ogrzewana tylna szyba.
22	10 A	Wbudowany moduł diagnostyczny. Inteligentne złącze łącza danych.
23	15 A	Moduł kontroli transmisji.
24	30 A	Fotel kierowcy .
25	25 A	Moduł jakości napięcia.
26	30 A	Ładowanie akumulatora holowniczego przyczepy.
27	20 A	Tylne podgrzewane siedzenia.
28	25 A	Świeca żarowa (diesel).
28	—	Nie używany (gaz).
29	40 A	Silnik wspomagania kierownicy ze wspomaganiem elektrycznym.
30	10 A	2020: Podgrzewany park wycieraczek.
31	20 A	Punkt mocy 5.
32	25 A	Moduł napędu na cztery koła.
33	10 A	Linia czujnika alternatora 2.
34	50 A	Elektryczny wentylator chłodzący (gaz). Dodatkowa nagrzewnica powietrza (diesel).
35	20 A	Punkt mocy 2.
36	20 A	Punkt mocy 1.
37	60 A	Pompa układu przeciwblokującego.
38	60 A	Falownik.
39	25 A	Moduł napędu na cztery koła.
40	30 A	Elektromagnes rozrusznika.
41	10 A	Elektromagnes zwalniający klapę bagażnika.
42	40 A	Silnik dmuchawy.
43	10 A	Lampy cofania do holowania przyczepy.
44	40 A	Moduł oświetlenia holowniczego przyczepy.
45	30 A	Zawór układu przeciwblokującego.
46	30 A	Moc modułu sprężonego gazu ziemnego.
47	50 A	Dodatkowa nagrzewnica powietrza (diesel).
47	—	Nie używany (gaz).
48	50 A	Dodatkowa nagrzewnica powietrza (diesel).
48	—	Nie używany (gaz).
49	—	Nieużywany.
50	30 A	Podgrzewane i chłodzone siedzenia.
51	20 A	Moduł sterujący układu napędowego.
52	15 A	Sprężony gaz ziemny (gaz). Kontrola upustu ciśnienia w szynie paliwowej (diesel).
53	20 A	Silnik krokowy recyrkulacji spalin (gaz). Uniwersalne czujniki tlenu w spalinach (gaz). Obejście chłodnicy recyrkulacji spalin (diesel). Sterownik silnika pompy mocznika (diesel). Czujniki tlenu.
54	20 A	Zasilanie przekaźnika sprzęgła klimatyzacji. Sprzęgło wentylatora.
55	5 A	Czujnik deszczu.
56	30 A	Wycieraczki.
57	10 A	Moduł interfejsu Upfitter.
58	10 A	Linia czujnika alternatora.
59	30 A	Mocne deski do biegania.
60	40 A	Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 2.
61	10 A	Teleskopowe silniki lusterek.
62	40 A	Sterowanie hamulcem przyczepy. Dostęp do hamulca elektronicznego na rynku wtórnym.
63	15 A	Fotele wielokonturowe.
64	20 A	Cewka zapłonowa (gaz). Moduł świec żarowych (diesel). Moduł tlenku azotu (diesel). Czujnik poziomu i jakości mocznika (diesel).
65	30 A	Pompa paliwowa.
66	10 A	Elektromagnes sprzęgła klimatyzacji.
67	40 A	Dodatkowy moduł oświetlenia.
68	10 A	Moduł sterujący układu napędowego.
69	60 A	Zasilanie modułu sterującego nadwozia.
70	30 A	Światła stopu i skrętu przyczepy.
