Ford Expedition U324 (2007-2008) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
25 kwietnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Expedition UN93

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008.

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod prawą stroną tablicy rozdzielczej. Aby zdjąć panel poszycia w celu uzyskania dostępu do skrzynki bezpieczników, pociągnij panel do siebie, odchyl go na bok i zdejmij. Aby go ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie dociśnij go. Aby zdjąć pokrywę skrzynki bezpieczników, naciśnij zaczepy po obu stronach pokrywy, a następnie zdejmij pokrywę.

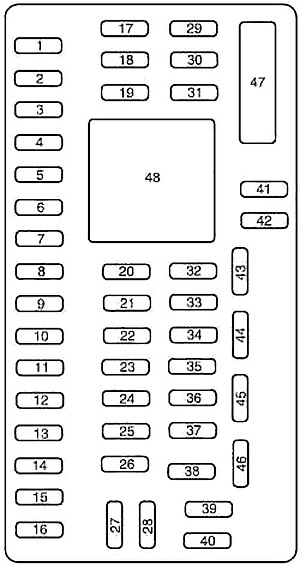

Ford Expedition U324 (2007-2008) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Inteligentne okno #1
2	15	Moduł pamięci po stronie sterownika
3	15	FES,
		Sterowanie tylnymi siedzeniami audio
		SDARS
4	30	Inteligentne okno nr 2
5	10	podświetlenie klawiatury,
		włączenie siedzenia w trzecim rzędzie ,
		Blokada zmiany biegów hamulca (BSI),
		SPDJB
6	20	Kierunkowskazy
7	10	Reflektory świateł mijania (lewe)
8	10	Reflektory świateł mijania (po prawej)
9	15	Światła wewnętrzne
10	15	Podświetlenie, lampy kałużowe
11	–	Nieużywany
12	7,5	Przełącznik zasilania lusterka,
12	7,5	Przełącznik pamięci fotela kierowcy
13	–	Nieużywany
14	10	Moduł Power Liftgate – podtrzymanie mocy
15	10	Kontrola klimatu
16	–	Nieużywany
17	20	Wszystkie zasilanie silnika zamka,
		Odblokowanie klapy tylnej,
		Zwolnienia szyby podnoszonej
18	20	Nieużywany (zapasowy)
19	25	Tylna wycieraczka
20	15	Regulowane pedały,
20	15	Łącza danych
21	15	Światła przeciwmgielne,
21	15	Lampy narożne
22	15	Przekaźnik świateł postojowych
23	15	Reflektory świateł drogowych
24	20	Przekaźnik klaksonowy
25	10	Lampy na żądanie,
		Pudełko na rękawiczki,
		Przyłbica
26	10	Zestaw wskaźników tablicy rozdzielczej
27	20	Stacyjka
28	5	Radio
29	5	Zestaw wskaźników tablicy rozdzielczej
30	5	Nieużywany (zapasowy)
31	10	Kompas
31	10	Automatyczne przyciemnianie lusterka wstecznego
32	10	Moduł kontroli ograniczeń
33	–	Nieużywany
34	5	Nieużywany (zapasowy)
35	10	Wspomaganie parkowania tyłem, 4×4
36	5	Transceiver PATS
37	10	Kontrola klimatu
38	20	Subwoofer/wzmacniacz (radio audiofilskie)
39	20	Radio
40	–	Nieużywany
41	–	Nieużywany
42	10	Cewka ładowania akumulatora holowniczego przyczepy
43	10	Logika tylnej wycieraczki
44	–	Nieużywany
45	5	Logika wycieraczek przednich
46	7,5	Kontrola klimatu,
46	7,5	Sterowanie przekaźnikiem pomocniczym
47	30	Okna elektryczne,
47	30	Szyberdach
48	–	Nieużywany

Zobacz także: Ford Edge (2014) – skrzynka bezpieczników i przekaźników

Schemat skrzynki bezpieczników w komorze silnika

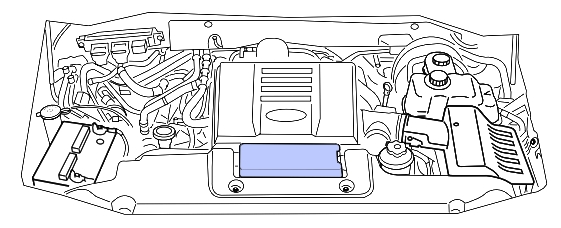

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

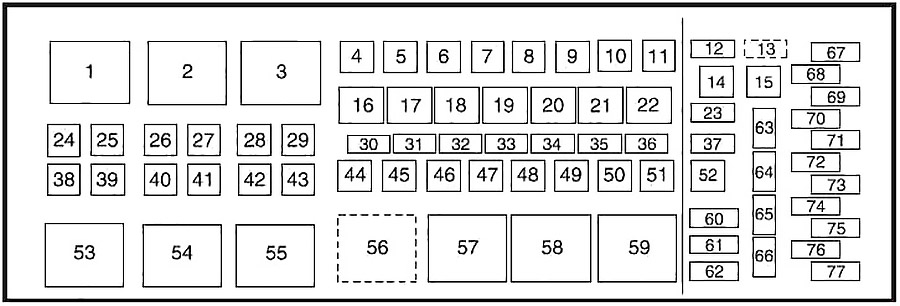

Ford Expedition U324 (2007-2008) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Przekaźnik dmuchawy
2	–	Nieużywany
3	–	Przekaźnik odszraniania tylnej szyby
4	30	Siedzenia w trzecim rzędzie (po stronie kierowcy)
5	40	Złącze holownicze przyczepy (hamulec elektryczny)
6	60	ABS (zawory)
7	–	Nieużywany
8	40	Podgrzewane/chłodzone siedzenia
9	60	ABS (pompa)
10	20	Punkt zasilania tylnej konsoli
11	30	Dmuchawa pomocnicza
12	25	Złącze holownicze przyczepy (światła postojowe)
13	30	Złącze holownicze przyczepy (ładowanie akumulatora)
14	–	Nieużywany
15	–	Nieużywany
16	–	Przekaźnik sprzęgła klimatyzacji
17	–	Nieużywany
18	–	Przekaźnik pompy paliwa
19	–	Przekaźnik rezerwowy
20	–	Przekaźnik złącza holowniczego przyczepy (lewy kierunkowskaz)
21	–	Przekaźnik złącza holowniczego przyczepy (prawy kierunkowskaz)
22	–	Nieużywany
23	15	Podgrzewane lustra
24	40	Silnik dmuchawy
25	–	Nieużywany
26	–	Nieużywany
27	30	Elektryczna klapa podnoszona
28	40	Odmrażacz tylnej szyby,
28	40	Podgrzewane lusterko
29	30	Siedzenie pasażera
30	10	Sprzęgło klimatyzacji
31	15	Światła hamowania
32	20	Pompa paliwowa
33	20	Lampy zapasowe
34	25	Złącze do holowania przyczepy (światła stopu/kierunku)
35	20	Moduł 4×4
36	10	Moduł sterowania układem napędowym (PCM) – utrzymuj moc,
36	10	Odpowietrznik kanistra
37	15	Skrzynia biegów B+
38	30	Siedzenia w trzecim rzędzie (strona pasażera)
39	50	Pompa zawieszenia pneumatycznego
40	30	Rozrusznik
41	20	Punkt zasilania IP/konsoli
42	–	Nieużywany
43	20	Silnik modułu 4×4
44	–	Nieużywany
45	30	Fotel kierowcy
46	40	Szyna uruchamiania/uruchamiania
47	30	Zawieszenie pneumatyczne – elektrozawory
48	–	Nieużywany
49	30	Wycieraczki/spryskiwacze przednie
50	30	PCM – szyna zbiorcza
51	20	Punkt zasilania ładunku
52	20	Zapalniczka
53	–	Przekaźnik zawieszenia pneumatycznego
54	–	Przekaźnik rozrusznika
55	–	Przekaźnik złącza holowniczego przyczepy (światło postojowe)
56	–	Przekaźnik złącza holowniczego przyczepy (ładowanie akumulatora)
57	–	Przekaźnik uruchamiania/rozruchu
58	–	Nieużywany
59	–	Przekaźnik PCM
60	–	Dioda uruchamiania jednym dotknięciem
61	–	Dioda sprzęgła klimatyzacji
62	–	Dioda pompy paliwa
63	15	Złącze do holowania przyczepy (lampa cofania)
64	–	Nieużywany
65	10	Logika zawieszenia pneumatycznego
66	–	Nieużywany
67	10	Cewka dmuchawy
68	–	Nieużywany
69	30	Run/Start – panel bezpieczników w przedziale pasażerskim
70	20	PCM (czujniki) – EFC,
70	20	Cewka sprzęgła klimatyzacji
71	5	Cewka paliwowa,
71	5	ISP-R
72	20	PCM (cewki zapłonowe)
73	5	Zapłon skrzyni biegów
74	20	PCM (czujniki) – HE GO/CMS,
		MAFS,
		EVMV,
		CMCV,
		Wyłącznik prędkości,
		VCT
75	5	Elektromagnes 4×4 zintegrowane końcówki kół (IWE)
76	20	PCM – VPWR
77	10	Logika ABS, podgrzewany PCV
