Ford Escape (2020-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
27 kwietnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Escape

Dotyczy pojazdów wyprodukowanych w latach:

2020, 2021, 2022.

Przedział pasażerski

Skrzynka bezpieczników znajduje się w przedziale pasażerskim pod schowkiem na rękawiczki (zdjąć spód).

Ford Escape (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5A	Nieużywany (zapasowy).
2	5A	Nieużywany (zapasowy).
3	10 A	Nieużywany (zapasowy).
4	10 A	Stacyjka.
5	20A	Zamek. Odblokować.
6	10 A	2020-2021: Szyberdach. Falownik prądu stałego. 2022: Szyberdach
7	30A	Moduł drzwi pasażera.
8	5A	Moduł sterujący wspomagania parkowania.
9	5A	Lustro elektrochromatyczne. Moduł przetwarzania obrazu A.
10	10 A	Rozszerzony moduł mocy.
11	5A	Elektryczna klapa załadowcza. Moduł uruchamiający klapę bagażnika bez użycia rąk. Moduł jednostki sterującej telematyki.
12	5A	Moduł wyświetlacza przeziernego. Przełącznik klawiatury bezkluczykowej.
13	15A	Zamek drzwi kierowcy.
14	30A	Moduł drzwi kierowcy.
15	15A	Rozszerzony moduł mocy.
16	15A	Nieużywany (zapasowy).
17	15A	SYNC. Moduł nadawczo-odbiorczy. Zintegrowany panel sterowania.
18	7,5A	Bezprzewodowy moduł ładowania akcesoriów.
19	7,5A	Zestaw włączników reflektorów.
20	10 A	Nieużywany (zapasowy).
21	7,5A	Kontrola klimatu. Moduł E-Shifter.
22	7,5A	Klaster instrumentów. Moduł bramy. Moduł sterujący kolumny kierownicy.
23	20A	Jednostka audio.
24	20A	Nieużywany (zapasowy).
25	30A	Elektryczne szyby. Lusterka zewnętrzne.

Komora silnika

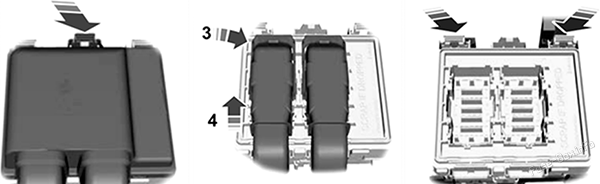

Dostęp do skrzynki bezpieczników pod maską

Ford Escape (2020-2022) - skrzynka bezpieczników i przekaźników

Pociągnij zatrzask do siebie i zdejmij górną pokrywę.
Pociągnij dźwignię złącza do góry.
Pociągnij złącze do góry, aby je wyjąć.
Pociągnij oba zatrzaski do siebie i wyjmij skrzynkę bezpieczników.
Odwróć skrzynkę bezpieczników i otwórz pokrywę.

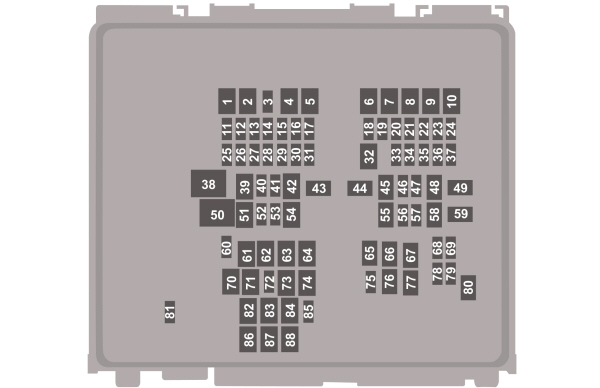

Ford Escape (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	—	Nieużywany.
3	—	Nieużywany.
4	60A	Grzałka dodatkowa (benzyna).
5	40A	Grzałka dodatkowa (benzyna).
6	40A	Grzałka dodatkowa (benzyna).
7	—	Nieużywany.
8	—	Nieużywany.
9	—	Nieużywany.
10	30A	Rozrusznik.
11	15A	Moduł sterujący układu napędowego.
12	15A	Moduł sterujący układu napędowego.
13	15A	Moduł sterujący układu napędowego.
14	15A	Moduł sterujący układu napędowego.
15	—	Nieużywany.
16	—	Nieużywany.
17	—	Nieużywany.
18	10 A	Moduł sterujący układu napędowego.
19	10 A	Moduł układu przeciwblokującego.
20	—	Nieużywany.
21	5A	2020: Adaptacyjny tempomat.
22	5A	Elektroniczny moduł sterujący akumulatora (hybrydowy).
23	5A	Pierścień świetlny portu ładowania (hybrydowy).
24	20A	Wzmacniacz.
25	—	Nieużywany.
26	—	Nieużywany.
27	—	Nieużywany.
28	10 A	Wyłącznik hamulca.
29	5A	Moduł sterujący układu napędowego (hybrydowy).
30	10 A	Elektroniczna kontrola stabilności (benzyna). Pompa oleju przekładniowego (hybrydowa).
31	5A	Elektroniczne wspomaganie kierownicy.
32	30A	Moduł sterujący nadwozia.
33	10 A	Przednia kamera wspomagania parkowania. Tylna kamera. System informacji o martwym polu. Siłownik zmiany biegów (2020). Adaptacyjny tempomat (2021-2022).
34	10 A	2020: Poziomowanie reflektorów.
35	15A	Podgrzewana kierownica.
36	10 A	Moduł sterujący układu napędowego (hybrydowy).
37	20A	Klakson.
38	40A	Silnik dmuchawy.
39	—	Nieużywany.
40	15A	Podgrzewane pióro wycieraczek.
41	20A	Wzmacniacz.
42	30A	Fotel kierowcy .
43	50A	Elektryczna pompa wodna (hybrydowa).
44	40A	Moduł holowniczy przyczepy.
45	30A	Fotel pasażera .
46	20A	2020: Pompa oleju przekładniowego.
47	20A	Podgrzewane siedzenia.
48	40A	Zawory sterujące przeciwblokujące.
49	60A	Pompa sterująca przeciwblokującego hamulca.
50	60A	Wentylator chłodzący.
51	30A	Szyberdach.
52	5A	Przetwornica DC/DC (hybrydowa).
53	10 A	Moduł kontroli ładowania akumulatora (hybrydowy).
54	—	Nieużywany.
55	—	Nieużywany.
56	—	Nieużywany.
57	10 A	Złącze łącza danych.
58	40A	Pomocnicza skrzynka rozdzielcza zasilania (hybrydowa).
59	40A	Moduł sterujący nadwozia.
60	5A	2021-2022: Inteligentna ładowarka USB.
61	20A	Tylny punkt zasilania ładunku.
62	—	Nieużywany.
63	—	Nieużywany.
64	30A	Elektryczna klapa załadowcza.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
68	5A	Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego (benzyna).
69	15A	Portowe wtryskiwacze paliwa.
70	20A	Gniazdo zasilania w tylnej konsoli.
71	20A	Punkt zasilania pojemnika na media.
72	20A	Wycieraczka tylnej szyby.
73	—	Nieużywany.
74	30A	Silnik wycieraczek szyby przedniej.
75	10 A	Podgrzewane lusterka zewnętrzne.
76	30A	Podgrzewane podświetlenie.
77	—	Nieużywany.
78	10 A	Klimatyzacja holenderska.
79	10 A	2020: Spryskiwacz reflektorów.
80	20A	Pompa paliwowa.
81	10 A	Pompa spryskiwacza tylnej szyby.
82	40A	2020-2021: Falownik.
83	—	Nieużywany.
84	40A	Moduł sterujący układu napędowego.
85	5A	Czujnik deszczu.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
