Ford Edge (2014) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
18 stycznia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford Edge

Dotyczy pojazdów wyprodukowanych w latach:

2014.

Bezpieczniki zapalniczki (gniazda zasilania) to bezpieczniki 9 (Punkt zasilania #2 (konsola z tyłu)), 20 (Punkt zasilania #1 (konsola)), 21 (Punkt zasilania w przestrzeni ładunkowej) i 27 (Zasilanie z przodu punkt/zapalniczka) w skrzynce bezpieczników w komorze silnika.

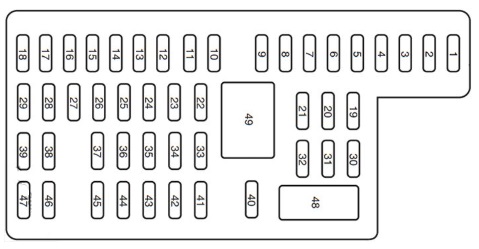

Przedział pasażerski

Numer	Ampery [A]	Opis
1	30A	Przednie inteligentne okno kierowcy
2	15A	Nieużywany (zapasowy)
3	30A	Nieużywany (zapasowy)
4	10 A	Przekaźnik lamp popytu
5	20A	Nieużywany (zapasowy)
6	5A	Moduł częstotliwości radiowej
7	7,5A	Przełącznik lusterka elektrycznego, przełącznik fotela pamięci, moduł fotela kierowcy
8	10 A	Nieużywany (zapasowy)
9	10 A	Elektryczna klapa podnoszona
10	10 A	Przekaźnik pracy/akcesoriów
11	10 A	Zestaw wskaźników tablicy przyrządów, wyświetlacz Head-up
12	15A	Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie
13	15A	Kierunkowskazy w prawo
14	15A	Kierunkowskazy w lewo
15	15A	Lampy cofania, lampy stopu, lampy stopu wysoko zamontowane
16	10 A	Reflektory świateł mijania (po prawej)
17	10 A	Reflektory świateł mijania (lewe)
18	10 A	Oświetlenie klawiatury, blokada zmiany biegów hamulca, dioda LED przycisku Start, pasywny system antykradzieżowy, budzenie modułu sterującego układu napędowego, włączanie zasilania drugiego rzędu
19	20A	Wzmacniacz (Sony)
20	20A	Przekaźniki blokowania/odblokowywania — pojazdy bez inteligentnego dostępu
21	10 A	Nieużywany (zapasowy)
22	20A	Przekaźnik klaksonowy
23	15A	Sterowanie kierownicą, inteligentny dostęp, przełącznik reflektorów
24	15A	Diagnostyka Pokładowa
25	15A	Odblokowanie klapy tylnej
26	5A	Moduł globalnego systemu pozycjonowania
27	20A	Inteligentny dostęp
28	15A	Wyłącznik zapłonu (bez inteligentnego dostępu), Elektromagnes blokady kluczyka, Start przyciskiem (z inteligentnym dostępem)
29	20A	Radio, wielofunkcyjny wyświetlacz, elektroniczny panel wykończeniowy, moduł SYNC
30	15A	Lampy postojowe przednie, Lampy postojowe pomocnicze
31	5A	Nieużywany (zapasowy)
32	15A	Podświetlenie przełącznika blokady, szyberdach, elektryczne szyby (przód kierowcy), kompas/automatycznie przyciemniane lusterko wsteczne
33	10 A	Nieużywany (zapasowy)
34	10 A	System czujników cofania, kamera cofania, monitor martwego pola
35	5A	Wyświetlacz Heads-up, Poziomowanie reflektorów
36	10 A	Nieużywany (zapasowy)
37	10 A	Klimatyzacja (silniki 3,5 l/3,7 l)
38	10 A	Nieużywany (zapasowy)
39	15A	Reflektory świateł drogowych
40	10 A	Tylne światła postojowe, lampy tablicy rejestracyjnej
41	7,5A	Czujnik klasyfikacji pasażerów, moduł kontroli ograniczeń
42	5A	Przełącznik kontroli wspomagania (silnik 2,0 l)
43	10 A	Nieużywany (zapasowy)
44	10 A	Nieużywany (zapasowy)
45	5A	Nieużywany (zapasowy)
46	10 A	Kontrola klimatu
47	15A	lusterka sygnalizacyjne LED
48	Wyłącznik automatyczny 30A	Okna elektryczne
49	—	Opóźniony przekaźnik akcesoriów

Komora silnika

Numer	Ampery [A]	Opis
1	—	Nieużywany
2	—	Nieużywany
3	—	Nieużywany
4	30A**	Wycieraczki
5	40A**	Pompa układu przeciwblokującego
6	—	Nieużywany
7	30A**	Elektryczna klapa podnoszona
8	20A**	Szyberdach
9	20A**	Punkt zasilania #2 (konsola z tyłu)
10	—	Nieużywany
11	—	Odszraniacz tylnej szyby i przekaźnik podgrzewanego lusterka
12	—	Nieużywany
13	—	Przekaźnik rozrusznika
14	—	Nieużywany
15	—	Przekaźnik pompy paliwa
16	—	Nieużywany
17	—	Nieużywany
18	40A**	Silnik dmuchawy
19	30A**	Rozrusznik
20	20A**	Punkt zasilania nr 1 (kosz konsoli)
21	20A**	Punkt zasilania obszaru ładunkowego
22	—	Nieużywany
23	30A**	Moduł siedzenia kierowcy
24	—	Nieużywany
25	—	Nieużywany
26	40A**	Odmrażacz tylnej szyby
27	20A**	Przedni punkt zasilania lub zapalniczka
28	30A**	Fotele z klimatyzacją
29	—	Nieużywany
30	—	Nieużywany
31	—	Nieużywany
32	—	Nieużywany
33	—	Nieużywany
34	—	Przekaźnik silnika dmuchawy
35	—	Nieużywany
36	—	Przekaźnik tylnego siedzenia
37	—	Prawy przekaźnik świateł hamowania/zawracania przyczepy
38	—	Nieużywany
39	40A**	Wentylator chłodzący (pojazdy z przyczepą holowaną)
39	60A**	Wentylator chłodzący (pojazdy bez holowania przyczepy)
40	40A**	Wentylator chłodzący (tylko holowanie przyczepy)
41	—	Nieużywany
42	30A**	Siedzenie pasażera
43	25A**	Zawory układu przeciwblokującego
44	—	Przekaźnik tylnej spryskiwacza
45	5A*	Czujnik deszczu
46	—	Nieużywany
47	—	Nieużywany
48	—	Nieużywany
49	—	Nieużywany
50	15A*	Podgrzewane lustro
51	—	Nieużywany
52	—	Zatrzymaj przekaźnik lampy
53	—	Przekaźnik świateł stop/zakręt lewego holowania przyczepy
54	—	Nieużywany
55	—	Przekaźnik wycieraczek
56	15 A*	Moduł sterujący skrzyni biegów (silnik 2.0L)
57	20 A*	Lewe reflektory wyładowcze dużej intensywności
58	10 A*	Czujnik alternatora
59	10 A*	Włącznik/wyłącznik hamulca
60	15A*	Lampy stopu
61	10 A*	Zwolnienie tylnego siedzenia
62	10 A*	Sprzęgło klimatyzatora
63	15A*	Przekaźnik świateł hamowania/wkręcania przyczepy
64	20 A*	Silnik wycieraczki tylnej
65	15A*	Pompa paliwowa
66	—	Przekaźnik modułu sterującego układu napędowego
67	20 A*	Moc pojazdu #2
68	15A*	Moc pojazdu #4
69	15A*	Moc pojazdu nr 1 (silniki 3,5/3,7 l)
69	20 A*	Moc pojazdu nr 1 (silnik 2,0 l)
70	10 A*	Przekaźnik kondycjonera Mr, Moc pojazdu #3, Moduł napędu na wszystkie koła (silniki 3,5/3,7 l), Aktywna przesłona kratki (silnik 2,0 l)
71	—	Nieużywany
72	—	Nieużywany
73	—	Nieużywany
74	—	Nieużywany
75	—	Dioda sprzęgła kondycjonera Mr (silniki 3,5/3,7L)
76	—	Nieużywany
77	—	Przekaźnik świateł parkowania przyczepy
78	20 A*	Prawe reflektory wyładowcze wysokiej intensywności
79	5A*	Adaptacyjny tempomat
80	—	Nieużywany
81	—	Nieużywany
82	15A*	Podkładka tylna
83	—	Nieużywany
84	20 A*	Lampy do holowania przyczepy
85	—	Nieużywany
86	7,5 A*	Przekaźnik modułu sterującego układu napędowego, utrzymywanie aktywności modułu sterującego układu napędowego (silniki 3,5/3,7 l)
87	5A*	Przekaźnik uruchamiania/uruchamiania
88	—	Przekaźnik uruchamiania/uruchamiania
89	—	Nieużywany
89	5A*	Silniki regulacji ustawienia reflektorów (tylko Chiny)
90	10 A*	Moduł sterujący układu napędowego, moduł sterujący skrzyni biegów (silnik 2,0 l)
91	10 A*	Adaptacyjny tempomat (silniki 3,5/3,7 l)
91	5A*	Rozgrzewanie automatycznej skrzyni biegów (silnik 2,0 l)
92	10 A*	Moduł przeciwblokujący układu hamulcowego
93	5A*	Silnik dmuchawy/tylny przekaźnik odszraniania
94	30A**	Panel bezpieczników przedziału pasażerskiego – uruchomienie/uruchomienie
95	—	Nieużywany
96	—	Dioda elektromagnesu oczyszczania kanistra (silnik 2,0 l)
97	—	Dioda rozgrzewania automatycznej skrzyni biegów (silnik 2,0 l)
98	—	Przekaźnik sprzęgła klimatyzatora
		* Mini bezpieczniki ** Bezpieczniki kasetowe
