Ford E-Series (2021-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
27 kwietnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Ford E-Series (E-350, E-450)

Dotyczy pojazdów wyprodukowanych w latach:

2021, 2022.

Skrzynka bezpieczników w przedziale pasażerskim

Lokalizacja skrzynki bezpieczników

Panel bezpieczników znajduje się po lewej stronie pedału hamulca i jest zamontowany na lewym dolnym panelu pod maską. Zdejmij pokrywę panelu bezpieczników, aby uzyskać dostęp do bezpieczników.

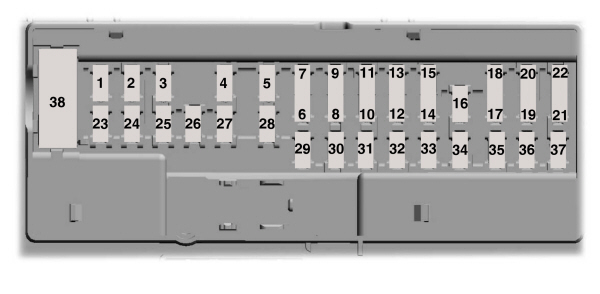

Ford E-Series (2021-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Przełącznik blokady lewych przednich i prawych przednich drzwi (przekrój). Falownik (przekrój). Złącze (zdjęta obudowa).
3	7,5 A	Przełącznik zasilania lusterka (przekrój). Nieużywany (rozebrany podwozie).
4	20 A	2021: Sterowanie hamulcem przyczepy.
5	20 A	Nieużywany (zapasowy).
6	10 A	Nieużywany (zapasowy).
7	10 A	Nieużywany (zapasowy).
8	10 A	Nieużywany (zapasowy).
9	10 A / 5 A	Nieużywany (zapasowy).
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Inteligentne złącze łącza danych. Firmowe urządzenie przewodowe (2021).
13	7,5 A	Grupa. Moduł sterujący kolumny kierownicy.
14	15 A	Nieużywany (zapasowy).
15	15 A	Nieużywany (zapasowy).
16	—	Nieużywany.
17	7,5 A	Nieużywany.
18	7,5 A	2021: Przełącznik trybu klimatyzacji. 2022: Podawanie R/S dla przedniego przełącznika aktuatora mieszania/trybu klimatycznego (przekrój). Zasilanie R/S do zdejmowania złącza obudowy (odizolowana obudowa).
19	5 A	Moduł nadawczo-odbiorczy i centralka telematyczna.
20	5 A	Stacyjka.
21	5 A	Nieużywany.
22	5 A	Łącznik słupka B producenta nadwozia (przekrój). Nieużywany (rozebrany podwozie).
23	30 A	Nieużywany (zapasowy).
24	30 A	Nieużywany (zapasowy).
25	20 A	Nieużywany (zapasowy).
26	30 A	Nieużywany (zapasowy).
27	30 A	Nieużywany (zapasowy).
28	30 A	Nieużywany (zapasowy).
29	15 A	Moduł interfejsu Upfitter (przekrój). Nieużywany (rozebrany podwozie).
30	5 A	Nieużywany (zapasowy).
31	10 A	Inteligentne złącze łącza danych.
32	20 A	Radio.
33	—	Nieużywany.
34	30 A	Nieużywany (zapasowy).
35	5 A	Przełącznik holowania.
36	15 A	Lusterko wsteczne (wycięte). Kamera cofania (przekrój) (2021). Zjazd z pasa kamery (przekrój) (2022). Nieużywany (rozebrany podwozie).
37	20 A	Nieużywany (zapasowy).
38	30 A	Przełączniki i silniki tylnej szyby (przekrój). Nieużywany (rozebrany podwozie).

Zobacz także: Ford Expedition U324 (2009-2014) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

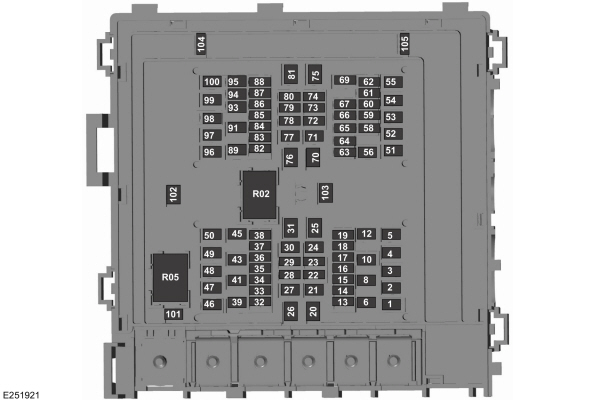

Ford E-Series (2021-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20 A	Klakson.
2	50 A	Silnik dmuchawy.
3	—	Nieużywany.
4	30 A	Przekaźnik rozrusznika.
5	20 A	Nieużywany (zapasowy).
6	20 A	Przekaźnik upfitter 4 (przekrój). Nieużywany (zapasowy) (zdjęta obudowa).
8	—	Nieużywany.
10	—	Nieużywany.
12	20 A	Punkt mocy 4.
13	10 A	Czujnik odchylenia (zdjęte podwozie). Nieużywany (zapasowy) (przekrój).
14	10 A	Radar skierowany w przód (przekrój). Nieużywany (zapasowy) (zdjęta obudowa).
15	—	Nieużywany.
16	—	Nieużywany.
17	10 A	Zasilanie rozruchowe/rozruchowe modułu sterującego układu napędowego.
18	10 A	Układ zapobiegający blokowaniu kół podczas uruchamiania/posuwu rozruchu.
19	—	Nieużywany.
20	30 A	Moc wycieraczek.
21	—	Nieużywany.
22	10 A	Moduł wycieraczek (okrojone podwozie). Nieużywany (zapasowy) (przekrój).
23	—	Nieużywany.
24	40 A	Moduł sterujący nadwozia – uruchom zasilanie w paszy 2.
25	50 A	Moduł sterujący nadwozia – uruchom zasilanie w paszy 1.
26	—	Nieużywany.
27	20 A	Łącznik ramy do zabudowy.
28	—	Nieużywany.
29	10 A	Zasilanie B+ 12 V (pojazd na zamówienie).
30	30 A	Elektrycznie regulowany fotel kierowcy (przekrój). Nieużywany (zapasowy) (zdjęta obudowa).
31	—	Nieużywany.
32	20 A	Moc pojazdu 1.
33	20 A	Moc pojazdu 2.
34	10 A	Moc pojazdu 3.
35	20 A	Moc pojazdu 4.
36	—	Nieużywany.
37	—	Nieużywany.
38	10 A	Przekaźnik spryskiwacza (okrojone podwozie). Nieużywany (zapasowy) (przekrój).
39	—	Nieużywany.
41	30 A	Złącze sterujące hamulca przyczepy.
43	30 A	Złącze panelu przyrządów (podwozie pozbawione izolacji). Nieużywany (zapasowy) (przekrój).
45	—	Nieużywany.
46	10 A	Sprzęgło klimatyzacji.
47	40 A	Przekaźnik upfitter 1 (przekrój). Nieużywany (zapasowy) (zdjęta obudowa).
48	—	Nieużywany.
49	30 A	Moduł elektroniki pompy.
50	15 A	Wtryskiwacze.
51	20 A	Punkt mocy 1.
52	50 A	Aux AC Prep na złączu pojazdu na słupku B (przekrój). Nieużywany (zapasowy) (zdjęta obudowa). Moc przez cały czas (PAAT)
53	30 A	Lampy do holowania przyczepy.
54	40 A	Przekaźnik Upfitter 2 (przekrój). Nieużywany (zapasowy) (zdjęta obudowa). Zasilanie R/S na złączu tablicy przyrządów (2022).
55	20 A	Przekaźnik Upfitter 3 (przekrój). Nieużywany (zapasowy) (zdjęta obudowa).
56	20 A	Power point 2 prep łącznik słupka B.
58	5 A	Inteligentna ładowarka USB .
59	10 A	Lampy postojowe 1 (pojazd na zamówienie).
60	—	Nieużywany.
61	—	Nieużywany.
62	—	Nieużywany.
63	—	Nieużywany.
64	—	Nieużywany.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
69	—	Nieużywany.
70	40 A	Falownik.
71	30 A	Zawory układu przeciwblokującego.
72	10 A	Włącznik i wyłącznik hamulca.
73	—	Nieużywany.
74	—	Nieużywany.
75	—	Nieużywany.
76	60 A	Pompa układu przeciwblokującego.
77	30 A	Zasilanie modułu jakości napięcia – moduł sterujący nadwozia.
78	10 A	Światła hamowania przyczepy.
79	—	Nieużywany.
80	10 A	Lampy cofania do holowania przyczepy.
81	—	Nieużywany.
82	5 A	Bezpiecznik pracy/rozruchu – przekaźniki upfitter (przekrój) (2021). Bezpiecznik B+ – przekaźnik upfitter (2021). Przełącznik Upfitter (fabryczna lokalizacja dla mocy zapłonu) (2022)
83	5 A	2022: Przełącznik Upfitter (opcjonalne miejsce na zasilanie przez cały czas).
84	—	Nieużywany.
85	—	Nieużywany.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.
89	—	Nieużywany.
91	40 A	Zawsze gorąco (HAAT) / B+PWR na złączu B-Pillar (przekrój). Zasilanie bateryjne na złączu tablicy rozdzielczej (podwozie pozbawione izolacji).
93	10 A	Lampy postojowe 3 (pojazd na zamówienie).
94	10 A	Lampy postojowe 2 (pojazd na zamówienie).
95	20 A	Przekaźnik świateł stop
96	—	Nieużywany.
97	50 A	Silnik. Złącze pojazdu słupka B. Tablica przyrządów.
98	30 A	Ładowanie akumulatora holowniczego przyczepy.
99	40 A	2021: Złącze panelu przyrządów. 2022: Przekaźnik Upfitter 2 (przekrój) / Nieużywany (zapasowy) (okrojone podwozie).
100	—	Nieużywany.
101	—	Nieużywany.
102	—	Nieużywany.
103	—	Nieużywany.
104	—	Nieużywany.
105	15 A	Przyczepa holownicza prawy i lewy ogranicznik oraz zasilanie przekaźnika kierunkowskazów.
R02	—	Moduł sterujący układu napędowego. Przekaźnik mocy.
