Schematy skrzynek bezpieczników i przekaźników – Ford E-Series / Econoline / Club Wagon
Dotyczy pojazdów wyprodukowanych w latach:
1992, 1993, 1994, 1995, 1996.

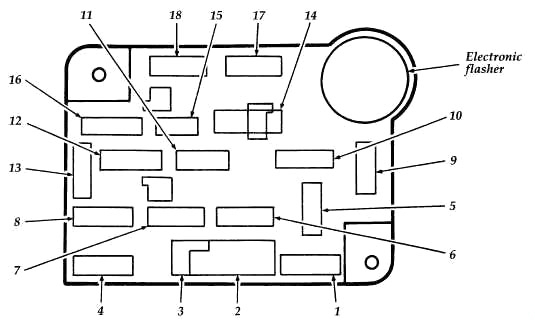

Schemat skrzynki bezpieczników w przedziale pasażerskim
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Przełącznik ciśnienia hamulca |
| DLC |
| PSOM |
| Kontrola prędkości |
| Lampa stop i światła awaryjne |
| 2 |
30 |
Moduł sterujący wycieraczek |
| Silnik wycieraczek szyby przedniej |
| 3 |
– |
Nieużywany |
| 4 |
20 |
Flash-to-pass |
| Oświetlenie instrumentu |
| Oświetlenie tablicy rejestracyjnej |
| Lampa czołowa i parkowania |
| 5 |
15 |
Moduł poduszki powietrznej |
| Przekaźnik akumulatora pomocniczego |
| Lampy zapasowe |
| Moduł świateł do jazdy dziennej (DRL) |
| Światła awaryjne |
| Siłownik blokady zmiany biegów |
| Przełącznik sterowania skrzynią biegów |
| Włącz lampy |
| 6 |
20 |
Akcesoria kran |
| Moduł antykradzieżowy |
| Wejście podświetlane |
| Zdalny moduł dostępu bezkluczykowego |
| Kontrola prędkości |
| Przekaźnik ładowania akumulatora przyczepy |
| 7 |
10 |
Moduł antykradzieżowy |
| Czujnik zasięgu skrzyni biegów |
| Przełącznik pozycji postojowej/neutralnej |
| Moduł sterujący układu napędowego (PCM) |
| 8 |
15 |
Wskaźnik antykradzieżowy |
| Przełącznik lampki grzecznościowej |
| Lampa kopułkowa/mapowa |
| Wejście podświetlane |
| Lusterka elektryczne |
| Pamięć radiowa |
| Zdalny moduł dostępu bezkluczykowego |
| Lampy wizjera |
| 9 |
15 |
Przełącznik klimatyzatora |
| 10 |
25 |
Zapalniczka |
| Wzmacniacz mocy |
| Tylne gniazdo zasilania |
| 11 |
15 |
Przełącznik reflektorów |
| Radio |
| 12 |
20 |
Moduł antykradzieżowy |
| Elektryczne zamki do drzwi |
| Moduł blokady pamięci |
| 13 |
5 |
Lampy podświetlenia tablicy przyrządów |
| 14 |
20 |
Okna elektryczne |
| 15 |
20 |
Moduł poduszki powietrznej |
| 16 |
30 |
Zmodyfikowana moc pojazdu |
| Elektrycznie regulowane fotele lędźwiowe |
| 17 |
20 |
Programowalny moduł prędkościomierza/licznika (PSOM) |
| Tylny układ przeciwblokujący (RABS) |
| 18 |
15 |
Lampki ostrzegawcze na tablicy przyrządów |
| Dzwonek ostrzegawczy |

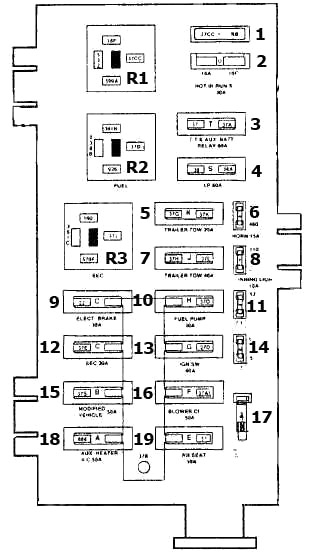

Schemat skrzynki bezpieczników w komorze silnika

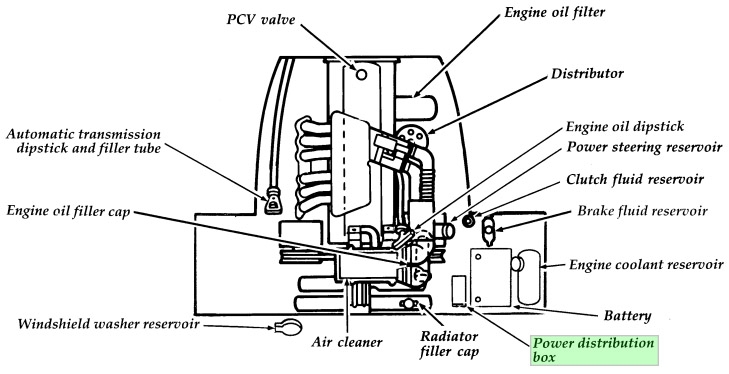

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
| Numer |
Ampery [A] |
Opis |
| 1 |
60 |
Hamulce przeciwblokujące |
| 2 |
30 |
Układ zapłonowy, zestaw wskaźników, przekaźnik mocy PCM, przekaźnik ABS, silnik PIA (diesel) |
| 3 |
60 |
Holowanie przyczepy i zasilanie akumulatora dodatkowego |
| 4 |
60 |
Zasilanie wewnętrznego panelu bezpieczników |
| 5 |
30 |
Światła do jazdy na holu przyczepy i światła awaryjne |
| 6 |
15 |
Klakson |
| 7 |
40 |
Ładowanie akumulatora do holowania przyczepy |
| 8 |
10 |
Światła do jazdy holowniczej przyczepy |
| 9 |
20 |
Moc hamulca elektrycznego |
| 10 |
30 |
Pompa paliwowa |
| 11 |
40 |
Lewe światła przyczepy |
| 12 |
30 |
PCM |
| 13 |
60 |
Stacyjka |
| 14 |
10 |
Lewe światła przyczepy |
| 15 |
50 |
Zmodyfikowana moc pojazdu |
| 16 |
60 |
Przednia klimatyzacja i dmuchawa grzewcza/cygaro |
| 17 |
– |
Dioda wtykowa |
| 18 |
50 |
Klimatyzacja i ogrzewanie postojowe |
| 19 |
50 |
Fotel elektryczny i odcinek lędźwiowy |
| Przekaźnik |
| R1 |
Przekaźnik ABS |
| R2 |
Przekaźnik paliwa (benzyna) |
| Przekaźnik IDM (diesel) |
| R3 |
Przekaźnik PCM |
