Schemat skrzynek bezpieczników i przekaźników – Ford Courier
Dotyczy pojazdów nowych w latach:
2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

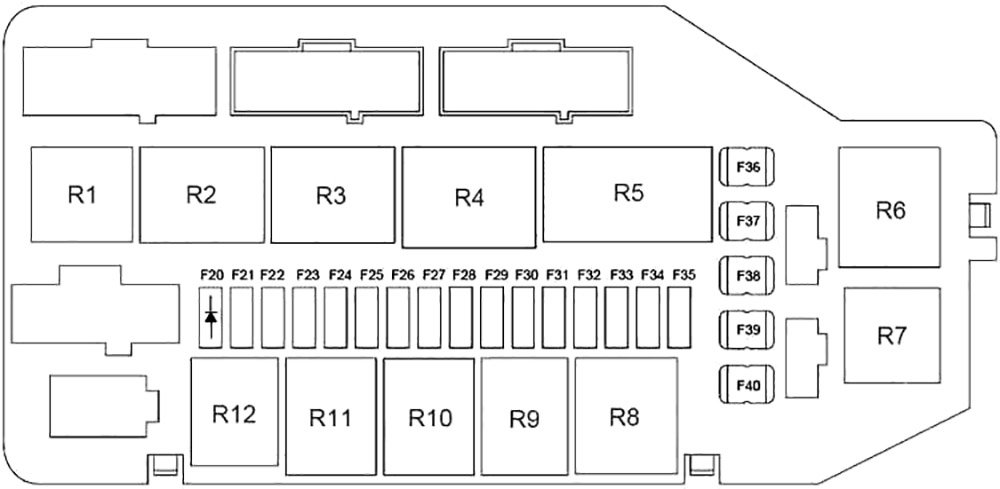

Komora silnika
Ta skrzynka znajduje się w komorze silnika, obok akumulatora.
schemat bezpieczników
| Numer |
Ampery [A] |
Opis |
| F23 |
10 |
Lewe światło drogowe, wskaźnik świateł drogowych |
| F24 |
10 |
prawe światła drogowe |
| F25 |
10 |
lewe światło mijania |
| F26 |
10 |
prawe światło mijania |
| F27 |
10 |
Sonda lambda |
| F28 |
15 |
Pompa paliwa, wentylator, przełącznik klimatyzacji, elektroniczne sterowanie silnikiem |
| F29 |
20 |
Światło przeciwmgielne i klimatyzacja |
| F30 |
– |
Bez użycia |
| F31 |
– |
Bez użycia |
| F32 |
3 |
elektroniczne sterowanie silnikiem |
| F33 |
– |
Bez użycia |
| F34 |
– |
Bez użycia |
| F35 |
piętnaście |
pompa paliwowa |
| F36 |
40 |
Zapłon |
| F37 |
– |
Bez użycia |
| F38 |
60 |
Wentylator |
| F39 |
60 |
Zasilanie (+) ze skrzynki bezpiecznikowej i przekaźnikowej |
| F40 |
60 |
wyłącznik zapłonu/przełącznik wielofunkcyjny |
| przekaźnik |
| R1 |
|
Akcesoria |
| R2 |
|
Bez użycia |
| R3 |
|
Bez użycia |
| R4 |
|
Wentylator chłodnicy silnika ( niska prędkość ) |
| R5 |
|
Wentylator chłodnicy silnika (wysoka prędkość) |
| R6 |
|
Przełącznik prądu przemiennego |
| R7 |
|
Klimatyzacja |
| R8 |
|
elektroniczne sterowanie silnikiem |
| R9 |
|
pompa paliwowa |
| R10 |
|
Światła przeciwmgielne |
| R11 |
|
światła mijania |
| R12 |
|
Światła drogowe |

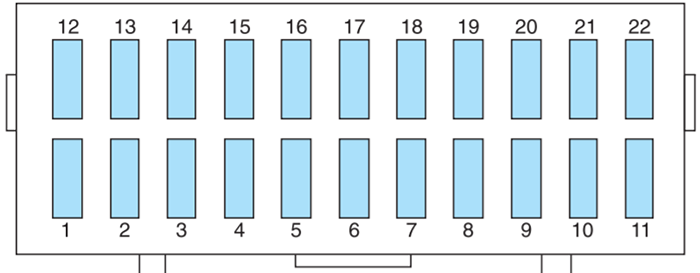

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, pod kierownicą. W skrzynce znajdują się główne bezpieczniki, które są ponumerowane, a z tyłu przekaźniki.
Aby wymienić bezpiecznik, użyj zacisku przymocowanego do pokrywy skrzynki bezpieczników. Aby zdjąć zacisk, należy go pociągnąć do przodu.
| Numer |
Ampery [A] |
Opis |
| 1 |
piętnaście |
zapalniczka |
| 2 |
7,5 |
Lampki sufitowe i tablica elektroniczna. Recyrkulacja klimatyzacji. |
| 3 |
piętnaście |
Klakson |
| 4 |
– |
Bez użycia |
| 5 |
piętnaście |
Światła ostrzegawcze, kierunkowskazy, klakson. |
| 6 |
7,5 |
Oświetlenie tablicy przyrządów, odbiornik radiowy, zapalniczka i grzejnik. |
| 7 |
7,5 |
Prawe tylne światło pozycyjne, prawy reflektor. |
| 8 |
– |
Bez użycia |
| 9 |
– |
Bez użycia |
| 10 |
– |
Bez użycia |
| 11 |
– |
Bez użycia |
| 12 |
20 |
włącznik wycieraczek szyby przedniej |
| 13 |
piętnaście |
Światła hamowania, światła ostrzegawcze tablicy przyrządów, cofania i klimatyzacja |
| 14 |
– |
Bez użycia |
| 15 |
– |
Bez użycia |
| 16 |
30 |
silnik wentylatora |
| 17 |
piętnaście |
Przekaźnik kierunkowskazów. |
| 18 |
piętnaście |
Świece żarowe (Diesel)/cewka zapłonowa (Nafta). |
| 19 |
7,5 |
Odbiornik radiowy, zegar. |
| 20 |
10 |
Trzecie światło hamowania |
| 21 |
– |
Bez użycia |
| 22 |
10 |
złącze diagnostyczne. |

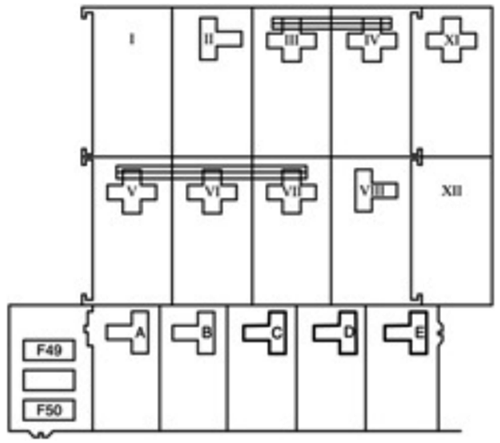

Przekaźniki
| Numer |
Kolor |
Opis |
| I |
– |
Bez użycia |
| II |
czerwony |
Przekaźnik przerywany wycieraczek |
| III |
– |
Bez użycia |
| IV |
– |
Bez użycia |
| v |
żółty |
Zapłon |
| VI |
– |
Bez użycia |
| VII |
– |
Bez użycia |
| viii |
– |
Bez użycia |
| IX |
– |
Bez użycia |
| X |
– |
Bez użycia |
| XI |
– |
Bez użycia |
| XII |
– |
Bez użycia |
| A B C D E |
– |
Bez użycia |
| F49 |
– |
przełącznik wielofunkcyjny |
| F50 |
– |
przełącznik wielofunkcyjny |
