Schemat skrzynek bezpieczników i przekaźników – Ford Bantam
Dotyczy pojazdów nowych w latach:
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

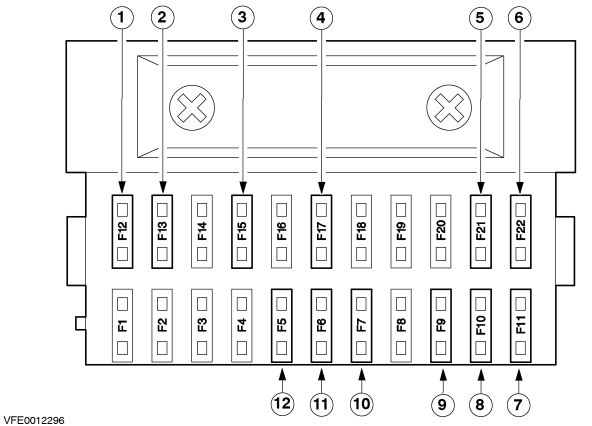

Centralna skrzynka przyłączeniowa – widok z przodu, bezpieczniki
| Numer |
Ampery [A] |
Opis |
| 1 |
Bezpiecznik 12 |
Przełącznik wielofunkcyjny, silnik wycieraczek szyby przedniej, przekaźnik wycieraczek |
| 2 |
Bezpiecznik 13 |
Lampa stop, przełącznik skrzyni biegów, podświetlenie zestawu wskaźników, ogrzewanie |
| 3 |
Bezpiecznik 15 |
Przełącznik wielofunkcyjny |
| 4 |
Bezpiecznik 17 |
Przełącznik wielofunkcyjny |
| 5 |
Bezpiecznik 21 |
Reflektor lewy, podświetlenie zestawu wskaźników |
| 6 |
Bezpiecznik 22 |
Reflektor prawy |
| 7 |
Bezpiecznik 11 |
Reflektor prawy |
| 8 |
Bezpiecznik 10 |
Reflektor lewy |
| 9 |
Bezpiecznik 9 |
Przełącznik wielofunkcyjny |
| 10 |
Bezpiecznik 7 |
Przednia lampa postojowa prawa, lampa tablicy rejestracyjnej, tylna lampa zespolona prawa |
| 11 |
Bezpiecznik 6 |
Przednia lampa postojowa lewa, tylna lampa zespolona lewa, przednia lampa postojowa lewa, podświetlenie zestawu wskaźników, radio, ogrzewanie |
| 12 |
Bezpiecznik 5 |
Przełącznik wielofunkcyjny |

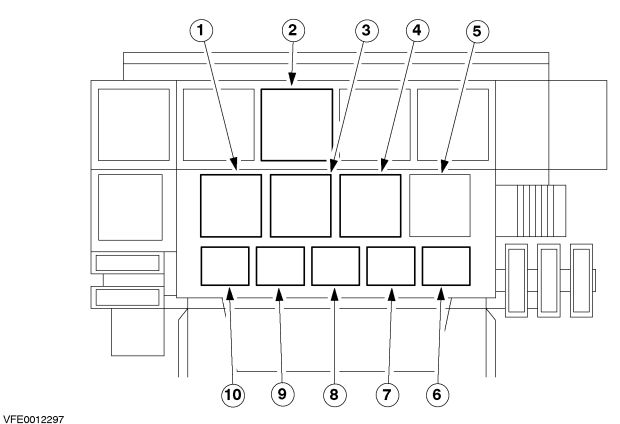

Centralna skrzynka przyłączeniowa – widok z góry – przekaźnik
| Numer |
Opis |
| 1 |
Przekaźnik zapłonu |
| 2 |
Przekaźnik wycieraczek szyby przedniej |
| 3 |
Przekaźnik klaksonowy |
| 4 |
Przekaźnik przełącznika klimatyzacji |
| 5 |
Nieużywany |
| 6 |
Przekaźnik WOT (benzyna) |
| 7 |
Przekaźnik podtrzymywania zasilania |
| 8 |
Przekaźnik pompy paliwa (benzyna) |
| 9 |
Przekaźnik świateł mijania |
| 10 |
Przekaźnik świateł drogowych |
