Fiat Ulysse II (2003-2011) – skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Fiat Ulysse II

Dotyczy pojazdów nowych w latach:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

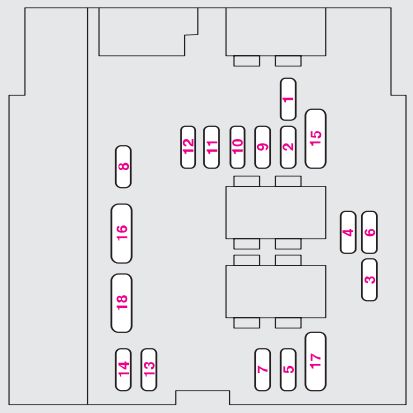

Fiat Ulysse II (2003-2011) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Włącznik świateł cofania, światła ksenonowe, elektryczne sterowanie wentylatorami, poziom płynu chłodzącego silnik, podgrzewany filtr oleju napędowego, podgrzewane świece zapłonowe, system kontroli prędkości, wskaźnik debetu powietrza
2	15	Układ sterowania pompą paliwa, recyrkulacją spalin i turbosprężarką
3	10	ABS, ESP
4	10	Kluczowy zasilacz serwisowy, dla głównej elektronicznej jednostki sterującej
5	10	System filtrowania cząstek stałych
6	15	Przednie światła przeciwmgielne
7	20	Spryskiwacze reflektorów
8	20	Zasilanie przekaźnika dla głównej elektronicznej jednostki sterującej sterowanie przekaźnikiem wentylatora elektrycznego, zawór elektromagnetyczny regulacji ciśnienia oleju napędowego i recyrkulacja spalin
9	15	Korektor świateł mijania lewego reflektora
10	15	Prawy reflektor świateł mijania
11	10	Lewy reflektor świateł drogowych
12	10	Prawy reflektor świateł drogowych
13	15	Klakson
14	10	Pompka wycieraczki szyby przedniej – wycieraczka szyby tylnej
15	30	Sonda lambda, wtryskiwacze, świece zapłonowe, elektrozawór kanistra, elektrozawór pompy wtryskowej
17	30	Wycieraczki
18	40	Dodatkowe wentylatory

BEZPIECZNIKI MAXI:
	50	Wentylator elektryczny (druga prędkość)
	50	ABS, ESP
	30	Wentylator elektryczny ESP
	60	Zasilanie głównej elektronicznej jednostki sterującej 1
	70	Zasilanie głównej elektronicznej jednostki sterującej 2
	30	Wentylator elektryczny (pierwsza prędkość)
	40	Fiat CODE system
	50	Dodatkowe wentylatory systemu klimatyzacji

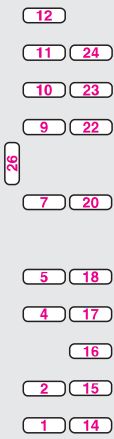

Fiat Ulysse II (2003-2011) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Tylne światła przeciwmgielne
2	15	Ogrzewane tylne okno
4	15	Zasilanie głównej elektronicznej jednostki sterującej
5	10	Lewe światło hamowania
7	20	Światło punktowe, zapalniczka do cygar, oświetlenie schowka po stronie pasażera, automatyczne lusterko wsteczne
9	30	Przedni szyberdach, wycieraczka przedniej szyby
10	20	Gniazdo diagnostyczne
11	15	Alarm elektroniczny, system infotelematyczny Connect, system dźwiękowy, wyświetlacz wielofunkcyjny, elementy sterujące na kolumnie kierownicy, filtr cząstek stałych
12	10	Oświetlenie tablicy rejestracyjnej po prawej stronie, oświetlenie kontroli klimatyzacji, oświetlenie sufitowe (pierwszy drugi i trzeci rząd)
14	30	System blokowania drzwi, zamek Super drzwi
15	30	Wycieraczka tylnej szyby
16	5	Zasilanie systemu poduszek powietrznych, zasilanie głównej elektronicznej jednostki sterującej
17	15	Prawe światło hamowania, trzecie światło hamowania, światła hamowania przyczepy
18	10	Gniazdo diagnostyczne zasilanie, włącznik pedału hamulca i sprzęgła
20	10	Zasilanie systemu nagłośnienia dla głównej elektronicznej jednostki sterującej
22	10	Światło po lewej stronie; światło boczne przyczepy
23	15	Elektroniczna syrena alarmowa
24	15	Zasilanie czujnika parkowania dla głównej elektronicznej jednostki sterującej
26	40	Podgrzewana tylna szyba

W czółenku na podłodze przed fotelem pasażera, obok akumulatora; aby uzyskać do niego dostęp, usuń osłonę ochronną.

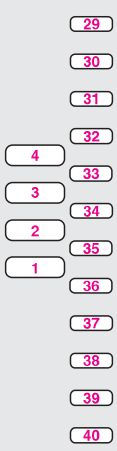

Fiat Ulysse II (2003-2011) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40	Prawe elektryczne drzwi przesuwne
2	40	Lewe elektryczne drzwi przesuwne
3	30	Wzmacniacz hi-fi
4	—	–
29	—	–
30	—	–
31	—	–
32	25	Fotel kierowcy z elektryczną regulacją
33	25	Fotel pasażera z elektryczną regulacją
34	20	Szyberdach trzeciego rzędu
35	20	Okno dachowe drugiego rzędu
36	10	Podgrzewany fotel pasażera
37	10	Podgrzewany fotel kierowcy
38	15	Elektryczne urządzenie zabezpieczające dzieci
39	20	Tylne gniazdo elektryczne 12V trzeciego rzędu
40	20	Fotel kierowcy elektryczne gniazdo 12V
