Schemat skrzynek bezpieczników i przekaźników – Fiat Tempra i Marengo
Dotyczy pojazdów nowych w latach:
1990, 1991, 1992, 1993, 1994, 1995, 1996.
Skrzynka bezpieczników w przedziale pasażerskim

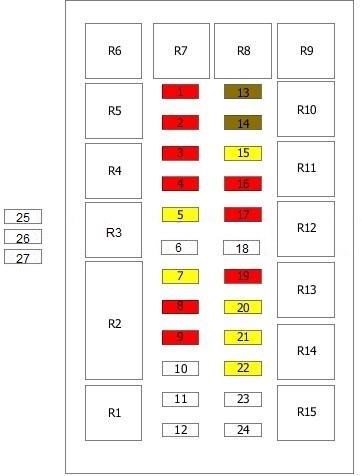

Typ 1
Przyporządkowanie bezpieczników.
- Bezpiecznik 1 – Tablica przyrządów, Pompa spryskiwacza, Światło(a) cofania – 10,0 A
- Bezpiecznik 2 – Prawe światło postojowe, Lewe światło tylne, Prawe oświetlenie tablicy rejestracyjnej, Tablica przyrządów, Lewe światło przyczepy – 10,0 A
- Bezpiecznik 3 – Lewe światło(a) postojowe, Prawe światło tylne, Lewe oświetlenie tablicy rejestracyjnej, Prawe światło przyczepy, Tablica rozdzielcza – 10,0 A
- Bezpiecznik 4 – Zapalniczka, Sygnał dźwiękowy, Światła hamowania – 10,0 A
- Bezpiecznik 5 -Centralny zamek – 20,0 A
- Bezpiecznik 6 – Zegar, Światła wewnętrzne Tablica rozdzielcza – 7,5 A
- Bezpiecznik 7 – Ogrzewanie tylnej szyby i lusterek – 20,0 A
- Bezpiecznik 8 – Światła awaryjne – 10,0 A
- Bezpiecznik 9 – Wentylator – 10,0 A
- Bezpiecznik 10 – Nieużywany
- Bezpiecznik 11 – Nieużywany
- Bezpiecznik 12 – Nieużywany
- Bezpiecznik 13 – Kierunkowskazy – 7,5 A
- Bezpiecznik 14 – Tylne światło(a) przeciwmgielne – 7,5A
- Bezpiecznik 15 – Przednie światła przeciwmgielne – 20,0 A
- Bezpiecznik 16 – Prawe światło mijania – 10,0 A
- Bezpiecznik 17 -Lewe światło mijania -10,0 A
- Bezpiecznik 18 -Lewe światło drogowe – 10,0 A
- Bezpiecznik 19 -Prawe światło drogowe – 10,0 A
- Bezpiecznik 20 -Układ wycieraczek przednich – 20,0 A
- Bezpiecznik 21 -Ogrzewanie tylnej szyby, Dach przesuwny – 20,0 A
- Bezpiecznik 22 – Dmuchawa – 20,0 A
- Bezpiecznik 23 – Nieużywany
- Bezpiecznik 24 – Nieużywany
- Bezpiecznik 25 – Okno(a)30,0 A
- Bezpiecznik 26 -Podgrzewacz mieszanki – 20,0 A
- Bezpiecznik 27 – Sterownik ABS lub ESP – 10,0 A
- Przekaźnik R1Ogrzewanie tylnej szyby
- Przekaźnik R2 – Przekaźnik centralnego zamka
- R3 – Sygnał dźwiękowy
- Przekaźnik R4 – Światła zewnętrzne
- Przekaźnik R5 – Układ spryskiwaczy/wycieraczek przerywanych
- Przekaźnik R6
- Przekaźnik R7
- Przekaźnik R8
- Przekaźnik R9
- Przekaźnik R10 – Jednostka migacza
- Przekaźnik R11 – Tylne światło(a) przeciwmgłowe
- Przekaźnik R12
- Przekaźnik R13 – Światła mijania
- Przekaźnik R14 – Światła drogowe
- Przekaźnik R15 – Układ rozruchowy

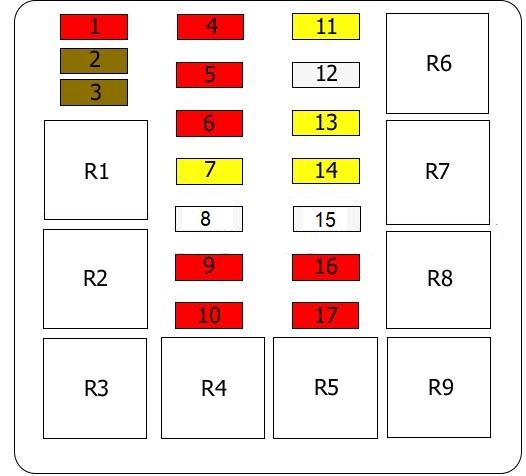

Typ 2
- Bezpiecznik 1 – Światła awaryjne – 10,0 A
- Bezpiecznik 2 – Kierunkowskazy – 7,5 A
- Bezpiecznik 3 – Tylne światła przeciwmgielne- 7,5 A
- Bezpiecznik 4 Tablica rozdzielcza, Światła cofania, Odcięcie paliwa, Pompa spryskiwacza – 10,0 A
- Bezpiecznik 5 – Lewe światło mijania – 10,0 A
- Bezpiecznik 6 – Prawy światła mijania – 10,0 A
- Bezpiecznik 7 – Układ wycieraczek przednich i tylnych – 20,0 A
- Bezpiecznik 8 – Dmuchawa – 20,0 A
- Bezpiecznik 9 Lewe światło drogowe – 10,0 A
- Bezpiecznik 10 – Prawe światło drogowe – 10,0 A
- Bezpiecznik 11 – Zegar, Oświetlenie wewnętrzne – 20,0 A
- Bezpiecznik 12 – Wentylator chłodnicy – 25,0 A
- Bezpiecznik 13 – Sygnał dźwiękowy, Światła hamowania, Zapalniczka – 20,0 A
- Bezpiecznik 14 – Ogrzewana tylna szyba, Odsuwany dach – 20,0 A
- Bezpiecznik 15 – Ogrzewana szyba tylna, Lusterko(a) – 10,0 A
- Bezpiecznik 16 – Lewe światło postojowe (a), Prawe światło tylne, Lewe światło tablicy rejestracyjnej, Prawe światło przyczepy, Tablica przyrządów – 10,0 A
- Bezpiecznik 17Prawe światło(a) postojowe, Lewe światło tylne, Prawe oświetlenie tablicy rejestracyjnej, Tablica przyrządów, Lewe światło przyczepy – 10,0 A
- Przekaźnik R1 – Światła mijania
- Przekaźnik R2 – Rozrusznik
- Przekaźnik R3 Światła drogowe
- Przekaźnik R4 – Układ przerywanego spryskiwacza/wycieraczek
- Przekaźnik R5 Moduł kierunkowskazów
- Przekaźnik R6 – Sygnał dźwiękowy
- Przekaźnik R7 – Ogrzewanie tylnej szyby
- Przekaźnik R8 – Tylne światło(a) przeciwmgielne
- Przekaźnik R9 – Zewnętrzne światło(a)
