Schematy skrzynek bezpieczników i przekaźników – Fiat Scudo
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Skrzynka bezpieczników na desce rozdzielczej po stronie pasażera
| Opis |
Numer |
Ampery [A] |
| Wycieraczka tylnej szyby |
F1 |
15 |
| Zapasowy |
F2 |
— |
| Jednostka sterująca poduszki powietrznej |
F3 |
5 |
| Urządzenie do ustawiania reflektorów, gniazdo diagnostyczne, centralka ESP, wentylacja, pompa filtra cząstek stałych, czujnik skrętu |
F4 |
10 |
| Elektrycznie sterowane lusterko wsteczne, elektrycznie sterowana szyba pasażera |
F5 |
30 |
| Moc przedniej szyby |
F6 |
30 |
| Lampy sufitowe, oświetlenie schowka na rękawiczki |
F7 |
5 |
| Wyświetlacz wielofunkcyjny, syrena antykradzieżowa, nagłośnienie, zmieniarka CD, radiotelefon, centralka obsługi naczep, centralka ochrony pracowników centrali |
F8 |
20 |
| Zapalniczka, wyjście z przedziału bagażowego |
F9 |
10 |
| Tylna listwa wykończeniowa, urządzenie startowe, tablica rozdzielcza |
F10 |
30 |
| Gniazdo diagnostyczne, jednostka sterująca systemu antykradzieżowego |
F11 |
15 |
| Zestaw główny libre, centralka poduszek powietrznych |
F12 |
15 |
| Zespół sterowania narzędziami silnika, zespół sterowania narzędziami przyczepy |
F13 |
5 |
| Czujnik deszczu, tablica przyrządów automatycznego aklimatyzacji, wentylacja tylnej części przedziału pasażerskiego (osprzęt łączony) |
F14 |
15 |
| Blokowanie/odblokowywanie drzwi |
F15 |
30 |
| Zapasowy |
F 16 |
— |
| Odszranianie tylnej ogrzewanej szyby i lusterek bocznych |
F17 |
40 |
Skrzynka bezpieczników w komorze silnika
| Opis |
Numer |
Ampery [A] |
| Sterownik silnika, urządzenie zasilania paliwem i powietrzem, zespół wentylatora |
F1 |
20 |
| Klakson |
F2 |
15 |
| Pompa spryskiwacza szyby przedniej i tylnej |
F3 |
10 |
| Pompa do mycia reflektorów |
F4 |
20 |
| Urządzenie dostarczające paliwo |
F5 |
15 |
| Styk pedału hamulca pomocniczego, wspomaganie kierownicy |
F6 |
10 |
| ABS/ESP |
F7 |
10 |
| Stacyjka |
F8 |
20 |
| Styk głównego pedału hamulca |
F9 |
10 |
| Urządzenie dostarczające paliwo i powietrze |
F10 |
30 |
| Wentylacja z przodu |
F11 |
40 |
| Wycieraczki |
F12 |
30 |
| Jednostka sterująca narzędziami |
F13 |
40 |
| Bezpłatny |
F14 |
30 |
Skrzynka bezpieczników w przedziale pasażerskim (na akumulatorze)
| Opis |
Numer |
Ampery [A] |
| System ogrzewania siedzeń |
F1 |
30 |
| Gniazdo 12V – siedzenia w trzecim rzędzie (osprzęt kombinowany) |
F2 |
— |
| Jednostka sterująca usługami przyczepy i (jeśli przewidziano) Jednostka sterująca ochrony pracowników panelu |
F3 |
40/50 |
| Zapasowy |
F4 |
— |
| Zamki do drzwi skrzydłowych |
F36 |
15 |
| Zamki do drzwi skrzydłowych |
F37 |
10 |
| Wycieraczka tylnej szyby na drzwiach skrzydłowych |
F38 |
20 |
| Wentylacja tylnej części przedziału pasażerskiego (osprzęt łączony) |
F39 |
— |
| Składane lustra |
F40 |
5 |

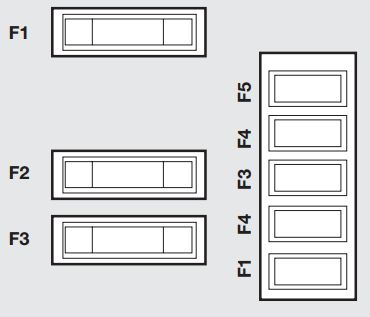

Dodatkowa skrzynka bezpieczników
| Opis |
Numer |
Ampery [A] |
| Zapasowy |
F1 |
15 |
| Opcjonalny generator i przekaźnik stykowy |
F2 |
15 |
| Moc przyczepy |
F3 |
15 |
| Zasilanie stałe dla przekształtników |
F4 |
15 |
| Światła awaryjne |
F5 |
40 |
