Schematy skrzynek bezpieczników i przekaźników – Fiat Panda (4×4, City Cross, Easy, Lounge, Pop, Trekking, Trussardi, Waze)
Dotyczy pojazdów wyprodukowanych w latach:
2020, 2021, 2022, 2023.

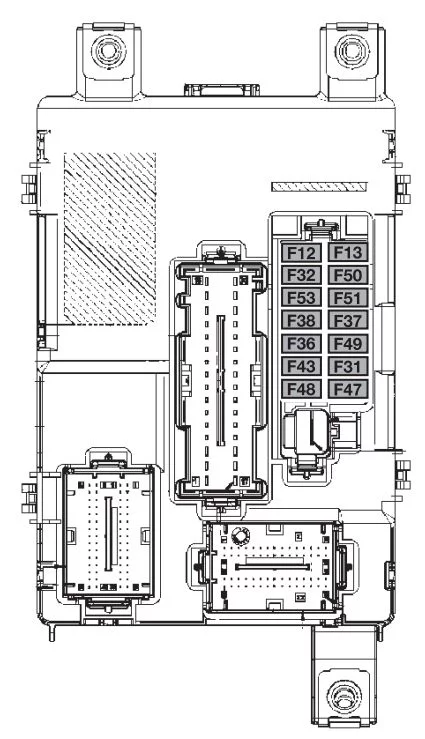

Skrzynka bezpieczników na desce rozdzielczej
Jednostka sterująca znajduje się w pobliżu lewej strony, obok kolumny kierownicy.
| Opis |
Numer |
Ampery [A] |
| +15 (*) korektor ustawienia reflektorów |
F13 |
5 |
| +15 (*) Sterowanie za pomocą zapłonu z blokadą podczas uruchamiania silnika. |
F31 |
5 |
| +30 (**) |
F36 |
10 |
| +15 (*) włącznik pedału hamulca (NA) |
F37 |
7,5 |
| Centralny zamek drzwi |
F38 |
20 |
| Dwukierunkowa pompa spryskiwacza szyby przedniej. |
F43 |
20 |
| Szyba przednia elektryczna (po stronie kierowcy). |
F47 |
20 |
| Szyba przednia elektryczna (po stronie pasażera). |
F48 |
20 |
| +15 (*) |
F49 |
7,5 |
| +15 (*) |
F50 |
7,5 |
| +15 (*) |
F51 |
5 |
| +30 (**) |
F53 |
7,5 |
(*) + 15 = zacisk dodatni uruchamiany zapłonem
(**) + 30 = bezpośredni biegun dodatni akumulatora (bez zapłonu)

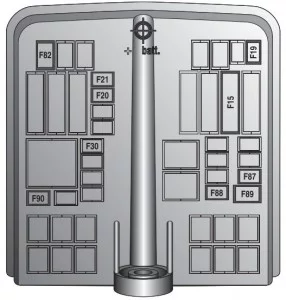

Skrzynka bezpieczników w komorze silnika
Znajduje się obok akumulatora.
| Opis |
Numer |
Ampery [A] |
| Węzeł komputera pokładowego |
F01 |
60 |
| Wentylator przedziału pasażerskiego |
F08 |
40 |
| Światła przeciwmgielne |
F09 |
15 |
| Klakson |
F10 |
15 |
| Światła drogowe |
F14 |
15 |
| Podgrzewana szyba przednia |
F15 |
70 |
| Sprężarka klimatyzacji |
F19 |
7,5 |
| Przednie gniazdo zasilania(z zapalniczką lub bez). |
F20 |
15 |
| Pompa paliwowa |
F21 |
15 |
| Przedmuch |
F30 |
5 |
| Silnik dachu otwieranego |
F82 |
20 |
| +15 (*) światła cofania |
F87 |
5 |
| Ogrzewanie lusterek |
F88 |
7,5 |
| Ogrzewana szyba tylna |
F89 |
30 |
| Czujnik stanu naładowania baterii |
F90 |
5 |
(*) + 15 = końcówka dodatnia z zapłonem
