Schemat skrzynek bezpieczników i przekaźników – Fiat Palio, Siena, Strada
Dotyczy pojazdów nowych w latach:
2006, 2007, 2008, 2009.

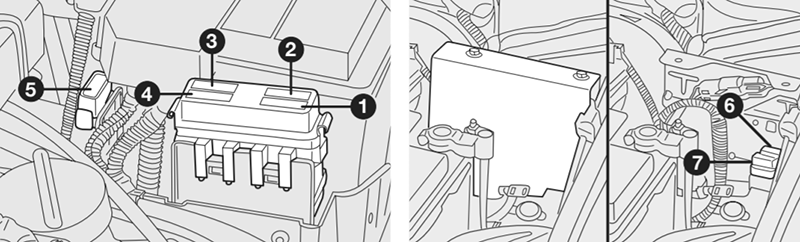

Komora silnika
Wersja 1
| Numer |
Ampery [A] |
Opis |
| 1 |
30A |
Wtrysk, Fiat Code, elektryczna pompa paliwa. |
| 2 |
40A |
urządzenie zapłonowe. |
| 3 |
60A |
Ogólne usługi |
| 4 |
50A |
Ogólne usługi |
| 5 |
30A/40A |
Elektryczny wentylator chłodnicy (40 A z klimatyzacją). |
| 6 |
5A/10A |
Kod Fiata i wtrysk. |
| 7 |
15A |
Podgrzewana sonda lambda i kanister. |
Wersja 2
| Numer |
Ampery [A] |
Opis |
| F00 |
60A |
świece żarowe |
| F03 |
20 A |
włącznik rozrusznika |
| F01 |
70A |
środek planszy |
| F02 |
40A |
centrum tablicy |
| F06 |
30A |
Pierwsza prędkość wentylatora elektrycznego chłodnicy |
| F07 |
40A |
Druga prędkość wentylatora chłodnicy |
| F04 |
50A |
antypoślizgowy |
| F05 |
|
Wolny |
| F08 |
40A |
Wentylator elektryczny klimatyzacji |
| F18 |
7,5A |
centrum sterowania silnikiem |
| F23 |
15A |
Dodatkowy reflektor. |
| F21 |
15A |
pompa paliwowa |
| F17 |
10 A |
centrum sterowania silnikiem |
| F22 |
20A |
Wtryskiwacze, cewka zapłonowa, pompa paliwa |
| F11 |
15A |
Prędkościomierz, sonda lambda, wentylator elektryczny pochłaniacza, sterowanie silnikiem, ładowanie wtórne |
| F20 |
|
Wolny |
| F14 |
10 A |
Prawe światła drogowe |
| F19 |
7,5A |
sprężarka klimatyzacji |
| F15 |
10 A |
Lewe światła drogowe |
| F10 |
15A |
Klakson |
| F24 |
7,5A |
+15/54 Dodatkowe polecenie reflektorów |
| F30 |
15A |
reflektor |
| F 16 |
7,5A |
Jednostka sterująca silnika, przekaźnik sterujący układu chłodzenia silnika |
| F09 |
|
Wolny |
Przedział pasażerski

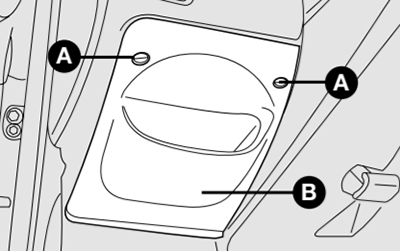

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy. Aby uzyskać dostęp do bezpieczników, poluzuj śruby mocujące A i zdejmij zabezpieczenie B .
Wersja 1
| Numer |
Ampery [A] |
Opis |
| 1 |
20A |
Spryskiwacz do szyb. |
| 2 |
20A/25A |
Podnośnik szyby przedniej lewy elektryczny. |
| 3 |
20A/25A |
Elektryczny podnośnik szyby przedniej prawej. |
| 4 |
10 A |
Lewe światła drogowe |
| 5 |
10 A |
Prawe światła drogowe |
| 6 |
15A |
Centralne elektryczne szyby. |
| 7 |
7,5A/10A |
Światła pozycyjne lewe przednie i tylne prawe, oświetlenie tablicy rejestracyjnej, oświetlenie poleceń. |
| 8 |
7,5A/10A |
Światła pozycyjne prawe przednie i lewe tylne, oświetlenie tablicy rejestracyjnej, oświetlenie gniazda zasilania. |
| 9 |
15A |
Światła przeciwmgielne. |
| 10 |
20A |
Centralny zamek drzwi. |
| 11 |
30A |
Ogrzewana tylna szyba. |
| 12 |
10 A |
Światła awaryjne. |
| 13 |
20A |
Klakson. |
| 14 |
10 A |
Światła stopu. |
| 15 |
15A |
Zasilanie tablicy przyrządów, światła cofania, poduszka powietrzna, oświetlenie schowka, światła kierunkowskazów. |
| 16 |
10 A |
Klimatyzacja. |
| 17 |
10 A |
Lewe światła mijania |
| 18 |
10 A |
Prawe światła mijania |
| 19 |
30A |
Wewnętrzny wentylator elektryczny, gniazdko elektryczne. |
| 20 |
10 A |
Zestaw oświetlenia wewnętrznego, radio, gniazdo diagnostyczne, antykradzieżowe. |
| 21 |
|
Wolny |
| 22 |
10 A |
ABS |
| 23 |
10 A |
Kod Fiata . |
| 24 |
20A |
Podnośnik szyby tylnej lewy elektryczny. |
| 25 |
20A |
Elektryczny podnośnik szyby tylnej prawej. |
| 26 |
|
Wolny |
| 27 |
|
Wolny |
| 28 |
|
Wolny |
| 29 |
|
Wolny |

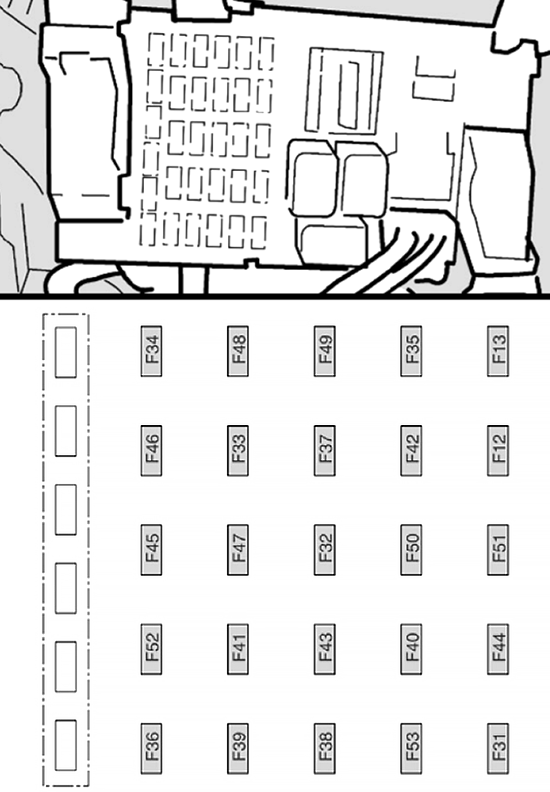

Wersja 2
| Numer |
Ampery [A] |
Opis |
| F34 |
20A |
Elektryczny podnośnik szyby tylnej prawej. |
| F48 |
20A |
Podnośnik szyby tylnej lewy elektryczny. |
| F49 |
7,5A |
Serwis +15, zasilanie wewnętrzne radia, lusterko elektryczne, oświetlenie deski rozdzielczej, oświetlenie sterowania lusterkami elektrycznymi, czujnik deszczu. |
| F35 |
10 A |
Moc wewnętrzna. |
| F13 |
10 A |
Lewe światła mijania |
| F46 |
|
Wolny |
| F33 |
20A |
Lewa tylna szyba elektryczna |
| F37 |
10 A |
Stop, tablica przyrządów |
| F42 |
7,5A |
Centrum ABS |
| F12 |
10 A |
Prawe światła mijania |
| F45 |
|
Wolny |
| F47 |
20A |
Lewa przednia szyba elektryczna |
| F32 |
15A |
+30 zasilanie, sterowanie oświetleniem zewnętrznym |
| F50 |
7,5A |
poduszka powietrzna |
| F51 |
7,5A |
Zasilanie, oświetlenie tablicy rejestracyjnej, oświetlenie sterowania klimatyzacją, oświetlenie radia, oświetlenie popielniczki, oświetlenie gniazda zasilania konsoli. |
| F52 |
15A |
Wycieraczka tylnej szyby |
| F41 |
|
Wolny |
| F43 |
30A |
Wycieraczka i pompa dwukierunkowa |
| F40 |
30A |
Podgrzewana tylna szyba |
| F44 |
20A |
Wtyczka |
| F36 |
15A |
Moc subwoofera |
| F39 |
10 A |
Zasilanie +30, oświetlenie wewnętrzne, radio, gniazdo diagnostyczne |
| F38 |
20A |
elektryczny zamek do drzwi |
| F53 |
10 A |
Światła skrętu, awaryjne, tablica przyrządów |
| F31 |
7,5A |
Zasilanie wewnętrzne, światło cofania, cewka, środek maski silnika, ręczny system klimatyzacji |
