Schemat skrzynek bezpieczników i przekaźników – Fiat Palio, Siena
Dotyczy pojazdów nowych w latach:
2012, 2013, 2014, 2015.
Komora silnika

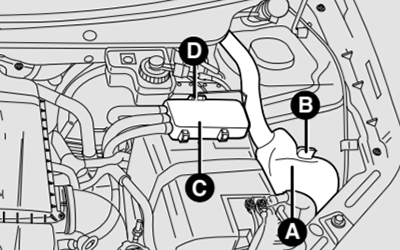

Aby zdjąć osłonę A z jednostki sterującej na masce silnika, obok akumulatora, należy pociągnąć blokadę B w dół, a następnie pociągnąć osłonę do góry. Podczas zmiany położenia należy uważać, aby dolne zatrzaski były zatrzaśnięte.
Aby uzyskać dostęp do bezpieczników znajdujących się na dodatnim zacisku akumulatora należy podnieść pokrywę C , działającą na zamek D .

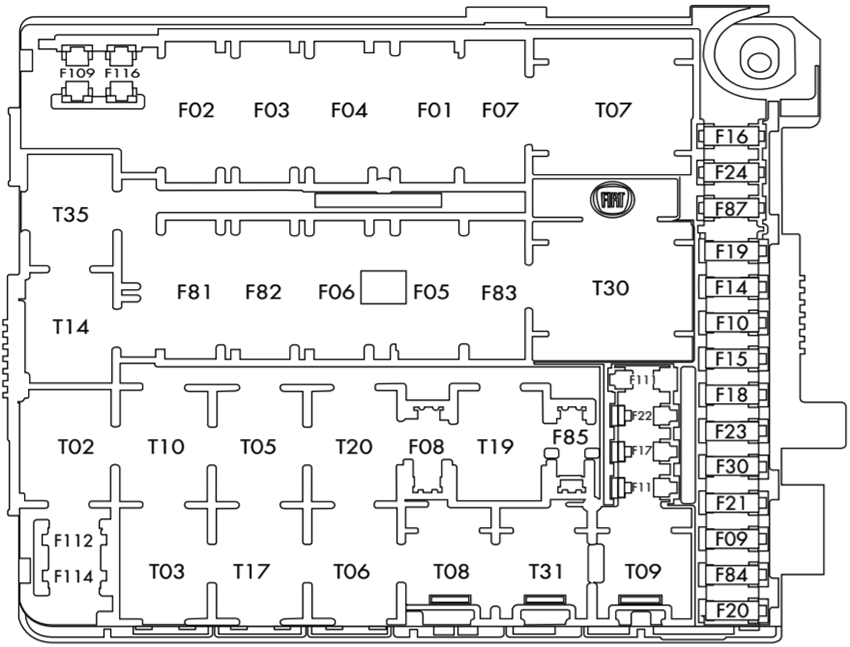

| Numer |
Ampery [A] |
Opi |
| F01 |
50A |
Zasilanie akumulatorowe wycieraczek przedniej, komputer nadwozia F34, F33, F48, F47, F38, F89 |
| F02 |
70A |
Zasilanie bateryjne Body Computer F92, F93, F90, F91, F12, F13, F43, F53, F36 |
| F03 |
20A |
Zasilanie pod kluczykiem do nadwozia Bezpieczniki komputera F51, F37, F42, F49, F50, F31 |
| F04 |
40A |
Pompa ABS |
| F05 |
70A |
Predyspozycje do elektrycznego układu kierowniczego |
| F06 |
20A/30A |
Elektryczny wentylator chłodnicy ( niska prędkość ) |
| F07 |
30A/40A |
Wentylator chłodnicy (wysoka prędkość) |
| F08 |
30A |
ogrzewana tylna szyba |
| F09 |
10 A |
Inne |
| F10 |
15A |
Klakson |
| F11 |
15A |
Elektrozawór kanistra |
| F14 |
– |
Wolny |
| F15 |
20A |
Szyberdach |
| F 16 |
10 A |
Jednostka sterująca IE, rozrusznik, elektrozawór kanistra, sonda lambda, dysze wtryskiwaczy |
| F17 |
10 A |
Sonda lambda |
| F18 |
15A |
Komputer pokładowy |
| F19 |
7,5A |
Sprężarka klimatyzacji |
| F20 |
– |
Wolny |
| F21 |
15A |
Pompa paliwowa |
| F22 |
20A |
dysze wtryskiwaczy |
| F23 |
30A |
Zawór ABS |
| F24 |
7,5A |
ABS |
| F30 |
– |
Wolny |
| F81 |
– |
Wolny |
| F82 |
30A |
Zasilanie bateryjne Pompa Dualogic |
| F83 |
40A |
Wentylator elektryczny skrzynki powietrznej |
| F84 |
20A |
Oświetlenie głębinowe (predyspozycje) |
| F85 |
20A |
Wtyczka |
| F87 |
10 A |
Czujnik poziomu paliwa, prędkościomierz, czujnik żyroskopowy, przekaźnik sprężarki klimatyzacji |
| F109 |
– |
Wolny |
| F111 |
– |
Wolny |
| F112 |
10 A |
Predyspozycje reflektorów ksenonowych |
| F114 |
|
Wolny |
| F116 |
– |
| Wolny |
Przedział pasażerski

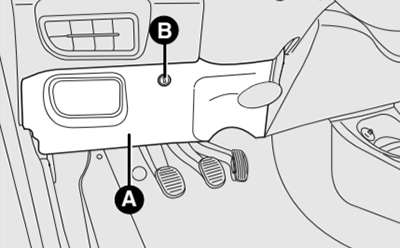

Aby zdjąć osłonę A jednostki sterującej na środku deski rozdzielczej, po lewej stronie kierownicy, włóż śrubokręt (brak w zestawie) lub kluczyk zapłonu do zamka B i obróć go w kierunku przeciwnym do ruchu wskazówek zegara.
| Numer |
Ampery [A] |
Opis |
| F12 |
15A |
Światła mijania po prawej stronie |
| F13 |
15A |
Światła mijania po lewej stronie |
| F31 |
7,5A |
INT A elektrycznego podnośnika szyby i elektrycznego zespołu wentylatora |
| F32 |
10 A |
Oświetlenie wewnętrzne, oświetlenie bagażnika i oświetlenie schowka na rękawiczki |
| F33 |
20A |
Podnośnik szyby tylnej lewy elektryczny |
| F34 |
20A |
Prawy tylny elektryczny podnośnik szyby |
| F36 |
15A |
Zasilanie +30 gniazda OBD, radio, centralny podnośnik szyb i alarm |
| F37 |
10 A |
Moc +15 z deski rozdzielczej i przełącznika hamulca |
| F38 |
20A |
zamek elektryczny |
| F42 |
7,5A |
Moc ABS +15 |
| F43 |
20A |
Spryskiwacz przedniej i tylnej szyby |
| F47 |
20A |
Elektryczny podnośnik szyb po stronie kierowcy |
| F48 |
20A |
Elektryczny podnośnik szyb po stronie pasażera |
| F49 |
7,5A |
+15 zasilanie lusterek wstecznych, czujnik deszczu/zmierzchu, elektryczny szyberdach, alarm, sterowanie z kierownicy, tempomat, światła awaryjne i przełączniki sterowania My Car |
| F50 |
7,5A |
Zasilanie poduszek powietrznych +15 |
| F51 |
7,5A |
Zasilanie +15 zasilanie przekaźnika, blokada zasilania po stronie kierowcy, blokada zasilania po stronie pasażera, oświetlenie skrzyni powietrznej, radio, wsteczny, wyłącznik hamulca i sprzęgła |
| F53 |
7,5A |
Zasilanie +30 tablicy przyrządów |
| F90 |
7,5A |
lewe światła drogowe |
| F91 |
7,5A |
prawe światła drogowe |
| F92 |
7,5A |
Światło przeciwmgielne po lewej stronie |
| F93 |
7,5A |
Światło przeciwmgielne z prawej strony |
