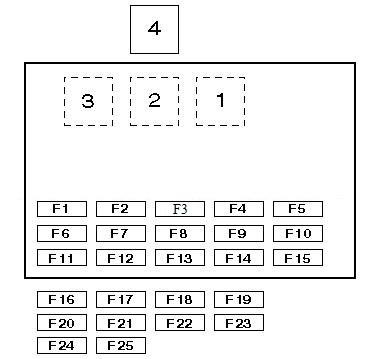

| 1 |
Przekaźnik obwodów pomocniczych zapłonu 1 |
| 2 |
Podgrzewany przekaźnik tylnej szyby |
| 3 |
Przekaźnik klaksonowy |
| 4 |
Przekaźnik obwodów pomocniczych zapłonu 2 |
| F1 |
(10A) Reflektor prawy – światła drogowe |
| F2 |
(10A) Reflektor lewy – światła drogowe |
| F3 |
(20A) Elektryczne szyby, przełącznik zespolony, tylne światło przeciwmgielne, szyberdach, system nawigacji |
| F4 |
(10A) Reflektor lewy – światła mijania |
| F5 |
(30A) Silnik dmuchawy AC/nagrzewnicy |
| F6 |
(10A) Lampa oświetlenia jednostki audio, lampa zapalniczki, lampa oświetlenia systemu nawigacji, lampa tablicy rejestracyjnej RH, lampy boczne/tylne prawe |
| F7 |
(10A) Lampka kontrolna nagrzewnicy, lampka tablicy rejestracyjnej lewe, lampy boczne/tylne lewe |
| F8 |
(10A) Regulacja reflektorów, reflektor prawy – światła mijania |
| F9 |
(15A) Sprzęgło sprężarki klimatyzacji, zapalniczka |
| F10 |
(20A) Spryskiwacze reflektorów, spryskiwacze/wycieraczki tylnej szyby, spryskiwacze/wycieraczki przedniej szyby |
| F11 |
(20A) Róg |
| F12 |
(10A) System alarmowy, czujnik sygnału alarmu/centralnego zamka, system audio, złącze łącza danych (DLC), lampy wewnętrzne, tablica rozdzielcza, oświetlenie instrumentów, telefon |
| F13 |
(15A) Poduszka powietrzna, system alarmowy, układ przeciwblokujący (ABS), system audio, przełącznik położenia pedału sprzęgła (CPP) (Diesel), kierunkowskazy/lampki ostrzegawcze, tablica rozdzielcza, czujniki parkowania, światła cofania, światła stopu, telefon |
| F14 |
(10A) Wskaźniki/lampki ostrzegawcze |
| F15 |
(30A) Podgrzewane lusterka boczne, podgrzewana tylna szyba |
| F 16 |
(7,5A) Przekaźnik obwodów pomocniczych zapłonu |
| F17 |
(7,5A) Silnik recyrkulacji prądu przemiennego, elektryczne lusterka boczne, przekaźnik silnika dmuchawy prądu przemiennego/nagrzewnicy |
| F18 |
(20A) Centralny zamek |
| F19 |
(25A) Pomocnicze gniazdo zasilania |
| F20 |
(15A) Lampy przeciwmgielne |
| F21 |
(25A) Fotele elektryczne |
| F22 |
(7,5A) Podgrzewane lusterka boczne |
| F23 |
(7,5A) Poduszka powietrzna |
| F24 |
(25A) Elektryczne szyby (tył) |
| F25 |
(25A) System nawigacji, lodówka, szyberdach |
