Schematy skrzynek bezpieczników i przekaźników – Fiat Fiorino i Qubo
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008, 2009, 2010, 2011, 2012, 2013.
Skrzynka bezpieczników w komorze silnika
| Opis |
Numer |
Ampery [A] |
| Komputer pokładowy |
F01 |
60 |
| Do dyspozycji |
F02 |
— |
| System startowy |
F03 |
20 |
| ABS (pompa) |
F04 |
40 |
| Do dyspozycji |
F05 |
— |
| Jednobiegowy elektryczny wentylator chłodzący silnik (75 W)/ Niskoobrotowy elektryczny wentylator chłodzący silnik (187 W) |
F06 |
20 |
| Elektryczny wentylator chłodzący silnik o niskiej prędkości (350 W) |
F06 |
30 |
| Elektryczny wentylator chłodzący silnik o dużej prędkości (187 W) |
F07 |
30 |
| Elektryczny wentylator chłodzący silnik o dużej prędkości (350 W) |
F07 |
40 |
| Wentylator elektryczny systemu klimatyzacji |
F08 |
30 |
| Dostępny (zestaw przyczepy) |
(F09) |
(15) |
| Brzęczyki |
F10 |
10 |
| Układ sterowania silnikiem (obciążenia wtórne) |
F11 |
10 |
| Światła drogowe |
F14 |
15 |
| Do dyspozycji |
F15 |
— |
| +15 Sterownik silnika/bęben przekaźnika T20 |
F 16 |
7,5 |
| Sterownik silnika (wersja 1.4) |
F17 |
10 |
| Sterownik silnika (wersja 1.3 Multijet) |
F17 |
10 |
| Przekaźnik szpuli T09 (wersja 1.4) |
F18 |
7,5 |
| Jednostka sterująca silnika/bęben przekaźnika T09 (wersja 1.3 Multijet) |
F18 |
7,5 |
| Sprężarka systemu klimatyzacji |
F19 |
7,5 |
| Ogrzewanie tylnej szyby/odmgławiacze lusterek |
F20 |
30 |
| Pompa paliwowa |
F21 |
15 |
| Sterownik silnika (wersja 1.3 Multijet) |
F22 |
15 |
| Wtryskiwacze/bęben zapłonowy (wersja 1.4) |
F22 |
15 |
| ABS (zawory) |
F23 |
20 |
| +15 ABS |
F24 |
7,5 |
| Światła przeciwmgielne |
F30 |
15 |
| Grzałka wtykowa (wersja 1.3 Multijet) |
F81 |
50 |
| Do dyspozycji |
F83 |
— |
| Zapalniczka/Gniazda prądowe w przedziale pasażerskim/Podgrzewane siedzenia |
F85 |
30 |
| +15 Światła cofania/decymetr/Czujnik wody w oleju napędowym/Zwijacze przekaźników T02, T05, T14, T17 i T19 |
F87 |
7,5 |

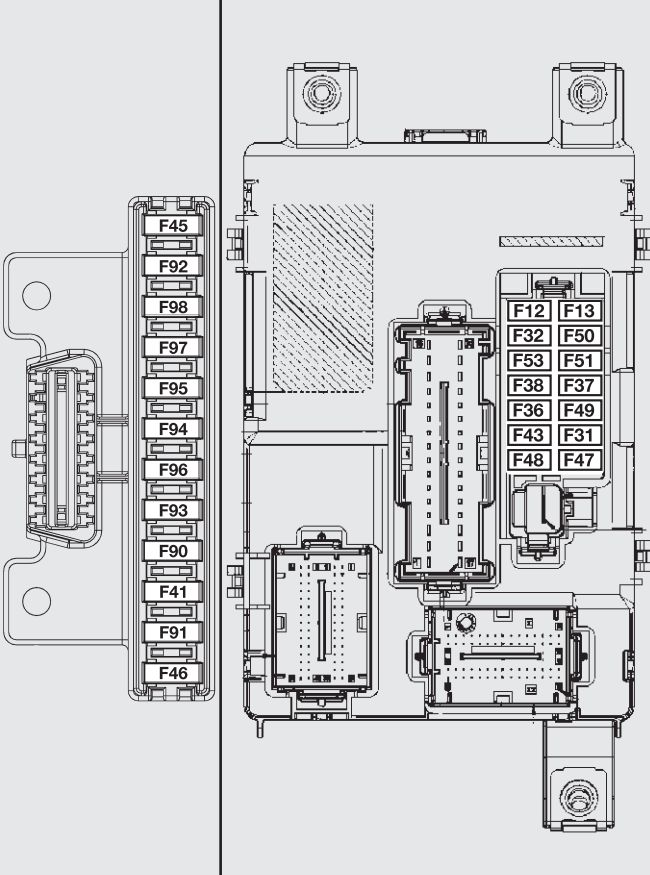

Skrzynka bezpieczników w przedziale pasażerskim
| Opis |
Numer |
Ampery [A] |
| Światło mijania (po stronie pasażera) |
F12 |
7,5 |
| Światła mijania (po stronie kierowcy)/sterowanie celowaniem reflektorów |
F13 |
7,5 |
| Bębny przekaźnikowe INT/A SCM |
F31 |
5 |
| Czasowe oświetlenie wewnętrzne |
F32 |
7,5 |
| System dźwiękowy Bluetooth/węzeł jednostki centralnej/węzeł Blue&Me/gniazdo rozwiązywania problemów dla systemu EOBD/jednostka sterująca alarmem objętościowym/jednostka sterująca syreną alarmową |
F36 |
10 |
| Tablica przyrządów/węzeł sterowania światłami stopu (NA) |
F37 |
5 |
| Siłowniki zamków drzwi/bagażnika |
F38 |
20 |
| Dwukierunkowa pompa spryskiwacza szyby/tylnej szyby |
F43 |
15 |
| Szyba przednia (po stronie kierowcy) |
F47 |
20 |
| Szyba przednia (po stronie pasażera) |
F48 |
20 |
| Sterowanie oświetleniem/Sterownik czujnika parkowania/Sterowanie elektrycznym lusterkiem bocznym/Sterownik alarmu objętościowego |
F49 |
4 |
| Jednostka sterująca poduszki powietrznej |
F50 |
7,5 |
| INT Węzeł systemu dźwiękowego/Węzeł jednostki centralnej Bluetooth/Węzeł Blue&Me/ Ruch elektrycznych lusterek bocznych/Przełącznik sprzęgła/Sterowanie światłem stopu (NC) |
F51 |
5 |
| Węzeł tablicy przyrządów |
F53 |
5 |
| Odmrażacze lusterek zewnętrznych |
F41 |
7,5 |
| Do dyspozycji |
F45 |
— |
| Do dyspozycji |
F46 |
— |
| Do dyspozycji |
F90 |
— |
| Do dyspozycji |
F91 |
— |
| Do dyspozycji |
F92 |
— |
| Do dyspozycji |
F93 |
— |
| Zapalniczka i gniazdo prądu w przedziale pasażerskim |
F94 |
15 |
| Do dyspozycji |
F95 |
— |
| Zapalniczka i gniazdo prądu w przedziale pasażerskim |
F96 |
15 |
| Ogrzewanie przedniego fotela (po stronie kierowcy) |
F97 |
10 |
| Ogrzewanie przedniego fotela (po stronie pasażera) |
F98 |
10 |
