Schematy skrzynek bezpieczników i przekaźników – Fiat Doblo II
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010.

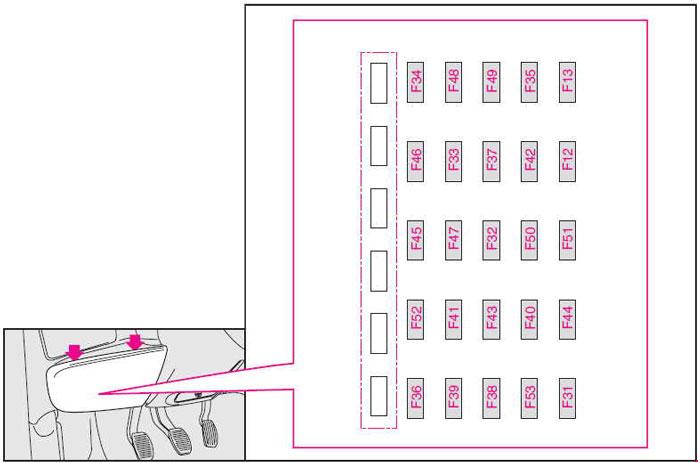

Panel bezpieczników tablicy rozdzielczej
Numer
|
Ampery [A]
|
Opis |
| 12 |
10 |
Światło mijania z prawej strony |
| 13 |
10 |
Światło mijania lewe;
Regulator świateł przednich. |
| 31 |
7,5 |
Światło cofania;
Sterowanie ręczne włączaniem klimatyzacji;
Przekaźnik układu pompy;
Przekaźnik układu wentylatora nagrzewnicy kabiny pasażerskiej. |
| 32 |
15 |
System oświetlenia |
| 33 |
– |
Nieużywany |
| 34 |
– |
Nieużywany |
| 35 |
– |
Nieużywany |
| 36 |
15 |
System subwoofera |
| 37 |
10 |
Tablica przyrządów i światła ostrzegawcze (zasilany wyłącznik zapłonu);
Światła stopu;
Dodatkowe światło stopu (trzecie światło stopu). |
| 38 |
20 |
System zamykania drzwi |
| 39 |
10 |
+ 30 usług (nagłośnienie, telefon komórkowy, gniazdo diagnostyczne) |
| 40 |
30 |
Podgrzewana tylna szyba |
| 41 |
7,5 |
Podgrzewane lusterka wsteczne |
| 42 |
10 |
Boot;
Lampa sufitowa. |
| 42 |
7,5 |
Jednostka sterująca ABS (zasilany wyłącznik zapłonu) |
| 43 |
30 |
Wycieraczka szyby przedniej;
Pompa spryskiwacza szyby przedniej i tylnej. |
| 44 |
20 |
Zapalniczka;
Dodatkowe gniazdo zasilania.
|
| 45 |
15 |
Podgrzewane siedzenia |
| 46 |
– |
Nieużywany |
| 47 |
20 |
Lewe przednie okno elektryczne |
| 48 |
20 |
Prawe przednie okno elektryczne |
| 49 |
7,5 |
+15 usług (nagłośnienie, telefon komórkowy, oświetlenie kontrolne deski rozdzielczej, lusterka elektryczne, przyczepa, oświetlenie kontrolne podgrzewanych siedzeń) – Przekaźnik wyciszania brzęczyka pasa bezpieczeństwa |
| 50 |
7,5 |
Poduszka powietrzna |
| 51 |
7,5 |
Oświetlenie deski rozdzielczej;
Oświetlenie tablicy rejestracyjnej. |
| 52 |
15 |
Wycieraczka tylnej szyby |
| 53 |
10 |
Światła awaryjne;
Kierunkowskazy;
Tablica przyrządów i światła ostrzegawcze (zasilanie bateryjne). |
Bezpieczniki w komorze silnika
Numer
|
Ampery [A]
|
Opis
|
| 1 |
70 |
Zasilanie jednostki sterującej deski rozdzielczej: funkcje standardowe |
| 2 |
40 |
Zasilanie jednostki sterującej deski rozdzielczej: funkcje opcjonalne |
| 3 |
20 |
Stacyjka |
| 4 |
40 |
Moc ABS (pompa) |
| 5 |
30 |
Moc ABS (zawór) |
| 6 |
30 |
Wentylator chłodnicy z jedną prędkością |
| 6 |
30 |
Pierwsza prędkość wentylatora chłodnicy (wersje z ręczną klimatyzacją) |
| 6 |
40 |
Pierwsza prędkość wentylatora chłodnicy (wersje 1,3 -1,9 Multijet) |
| 7 |
60 |
Druga prędkość wentylatora chłodnicy (wersje 1,4 – 1,6 z ręczną klimatyzacją) |
| 7 |
40 |
Druga prędkość wentylatora chłodnicy (wersje 1,3 -1,9 Multijet) |
| 8 |
30 |
Wentylator kabiny pasażerskiej |
| 9 |
– |
Nieużywany |
| 10 |
15 |
klakson |
| 11 |
15 |
Obciążenia wtórne układu sterowania silnika;
Sterownik świec żarowych;
Elektrozawór recyrkulacji spalin;
Generator obrotomierza;
Sondy lambda (czujniki tlenu). |
| 14 |
10 |
Prawe światło drogowe |
| 15 |
10 |
Lewa światło drogowe |
| 16 |
7,5 |
Sterownik silnika (zasilany wyłącznik zapłonu);
Przekaźnik układu sterowania silnika. |
| 17 |
10 |
Jednostka sterująca silnika (moc) |
| 18 |
7,5 |
Sterownik silnika (+akumulator);
Przekaźnik układu chłodzenia silnika. |
| 19 |
7,5 |
Ręczna sprężarka klimatyzacji |
| 20 |
– |
Nieużywany |
| 21 |
15 |
Pompa paliwowa |
| 22 |
20 |
Cewki zapłonowe;
Wtryskiwacze;
Pompa paliwa. |
| 23 |
– |
Nieużywany |
| 24 |
– |
Nieużywany |
| 30 |
15 |
Przednie światła przeciwmgielne |
