Schemat skrzynek bezpieczników i przekaźników – Fiat Argo i Cronos
Dotyczy pojazdów nowych w latach:
2018, 2019, 2020, 2021.

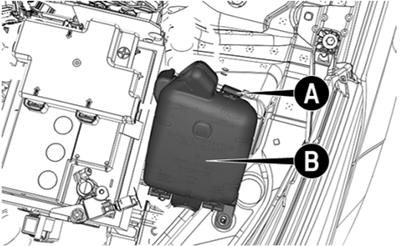

Komora silnika
Znajduje się obok akumulatora.
- Wymuś blokadę A w dół, aby zdjąć pokrywę.
- zdejmij pokrywę B , przesuwając ją całkowicie do góry.
- Po wymianie bezpiecznika upewnij się, że prawidłowo zamknąłeś pokrywę B .
| Numer |
Ampery [A] |
Opis |
| F01 |
70A |
Zasilanie z jednostki centralnej deski rozdzielczej (komputer pokładowy). |
| F02 |
60A |
Zasilanie z jednostki centralnej deski rozdzielczej (komputer pokładowy). |
| F03 |
20A |
Włącza zasilanie. |
| F04 |
40A |
Zasilacz ABS (pompa). |
| F05 |
70A |
Centralne wspomaganie kierownicy elektryczne. |
| F06 |
30A |
Zasilanie wentylatora elektrycznego chłodnicy. |
| F07 |
40A |
Zasilanie wentylatora elektrycznego grzejnika w trybie awaryjnym. |
| F08 |
30A |
Zasilanie odmgławiacza tylnej szyby. |
| F09 |
– |
Nieużywany. |
| F10 |
15A |
Moc głośnika. |
| F11 |
15A |
Elektroniczne zasilanie centralne wtrysku, sonda lambda, wariator fazowy, elektrozawór kanistra. |
| F14 |
15A |
Zasilanie skrzyni biegów GSR Comfort. |
| F15 |
7,5A |
Zasilanie selektora automatycznej skrzyni biegów. |
| F 16 |
15A |
Zasilanie za kluczem elektronicznej jednostki sterującej wtryskiem, jednostka sterująca automatycznej skrzyni biegów, selektor automatycznej skrzyni biegów. |
| F17 |
10 A |
Zasilanie elektronicznego układu wtryskowego, Czujnik obrotu (tylko pojazdy z silnikiem Etorq). |
| F18 |
7,5A |
Zasilanie elektronicznego zespołu wtryskowego, cewka przekaźnika T09 (Funkcja: zasilanie bezpieczników F11, F17 i F22). |
| F19 |
7,5A |
Zasilanie przekaźnika T05 (Funkcja: sprężarka klimatyzacji). |
| F20 |
10 A |
Zasilanie czujnika podciśnienia hamulca. |
| F21 |
15A |
Zasilanie przekaźnika T10 (funkcja: pompa paliwa). |
| F22 |
20A |
Elektroniczne centralne zasilanie wtrysku, dysze wtryskiwaczy. |
| F23 |
30A |
Zasilanie ABS (zawory). |
| F24 |
– |
Nieużywany. |
| F30 |
– |
Nieużywany. |
| F81 |
40A |
Zasilacz stabilizatora napięcia (Start&Stop) |
| F82 |
30A |
Zasilanie przekaźnika GSR Comfort (pompa). |
| F83 |
40A |
Zasilanie wentylatora elektrycznego skrzyni powietrznej przedziału pasażerskiego. |
| F84 |
– |
Nieużywany |
| F85 |
– |
Nieużywany |
| F87 |
– |
Nieużywany. |
| F109 |
– |
Nieużywany. |
| F111 |
10 A |
Zasilanie czujnika akumulatora (Start&Stop) |
| F112 |
15A |
Zasilacz stabilizowany radiowo (tylko dla pojazdów z systemem Start&Stop). |
| F114 |
10 A |
Zasilanie automatycznej skrzyni biegów. |
| F116 |
– |
Nieużywany. |

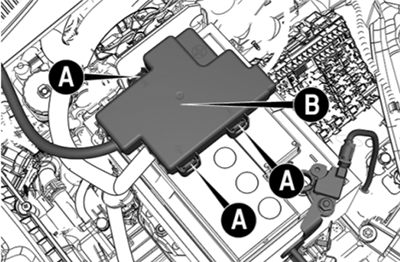

Centralny uchwyt bezpiecznika na dodatnim biegunie akumulatora
Drugi centralny uchwyt bezpiecznika znajduje się na dodatnim biegunie akumulatora. Aby uzyskać dostęp do bezpieczników, w zależności od wersji, należy nacisnąć trzy zamki oznaczone A i otworzyć pokrywę B .
W celu wymiany tych bezpieczników zwrócić się do ASO Fiata.
Przedział pasażerski
Sterownik znajduje się po lewej stronie kolumny kierownicy pod osłoną A a dostęp do bezpieczników uzyskuje się po naciśnięciu zatrzasków B , znajdujących się po wewnętrznej stronie drążków wspornika sterownika. Przesuń środek w dół przez pręty C aż do końca trasy.
| Numer |
Ampery [A] |
Opis |
| F31 |
7,5A |
Przekaźniki zasilania post-key T08 (funkcja: odmgławiacz tylnej szyby), T30 (funkcja: wentylator elektryczny skrzynki powietrznej). |
| F32 |
20A |
Zasilanie elektryczne tylnych szyb. |
| F34 |
20A |
Zasilanie elektryczne przednich szyb. |
| F36 |
15A |
Zasilanie elektryczne centralki szyb i lusterek, centralka alarmu OEM, alarm AM, złącze EOBD, centralka cyfrowa klimatyzacji, sterowanie na kierownicy, radio |
| F37 |
10 A |
Zasilacz słupkowy do tablicy rozdzielczej. |
| F38 |
20A |
Zasilanie elektrycznych zamków drzwi i bagażnika. |
| F42 |
7,5A |
Zasilanie za kluczem do sterownika ABS i elektrycznego układu kierowniczego. |
| F43 |
20A |
Zasilanie silnika spryskiwacza szyby przedniej/tylnej. |
| F47 |
20A |
Nie używany (bezpiecznik rezerwowy). |
| F48 |
20A |
Nie używany (bezpiecznik rezerwowy). |
| F49 |
7,5A |
Centralne zasilanie kluczykowe do czujnika parkowania, lusterka wewnętrznego elektrochromowego, czujnika deszczu, czujnika zmierzchowego, radia. |
| F50 |
7,5A |
Centralne zasilanie poduszek powietrznych na kluczyk, zasilanie systemów ASR, blokada paliwa i iTPMS. |
| F51 |
7,5A |
Zasilanie za kluczem pedału hamulca NF, kamera cofania, centralne polecenie na desce rozdzielczej, sterowanie przekaźnikami T30 (skrzynia powietrzna) i T05 (sprężarka klimatyzacji). |
| F53 |
7,5A |
Zasilanie wyłącznika zapłonu, przycisk rozrusznika, centralny dostęp bezkluczykowy, pedał hamulca NA, tablica przyrządów. |
| F94 |
15A |
Zasilanie na klucz z gniazdka 12V. |
