Fiat 500X (2018-2019) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 18 stycznia, 2022

Schematy skrzynek bezpieczników i przekaźników – Fiat 500X

Dotyczy pojazdów wyprodukowanych w latach:

2018, 2019.



Za zapalniczkę w Fiacie 500X odpowiadają bezpieczniki M6, M7 i M36 w skrzynce bezpieczników w komorze silnika.

Zobacz także:  Fiat 500L (2018-2019) - skrzynka bezpieczników i przekaźników

Lokalizacja skrzynki bezpieczników

Bezpieczniki są zgrupowane w skrzynkach bezpieczników znajdujących się w komorze silnika, pod deską rozdzielczą oraz po wewnętrznej stronie lewej bocznej osłony bagażnika.

Skrzynka bezpieczników pod maską

Znajduje się po lewej stronie komory silnika.



Skrzynka bezpieczników deski rozdzielczej (Centrum bezpieczników komputera pokładowego)

Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.

Skrzynka bezpieczników w bagażniku/moduł dystrybucji przekaźników

Znajduje się po lewej stronie bagażnika.

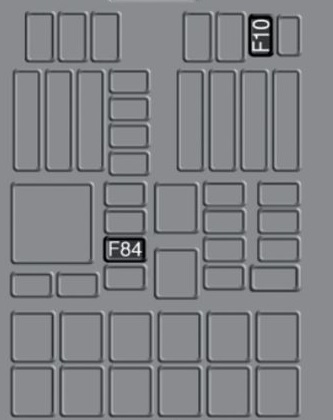

Skrzynka bezpieczników pod maską

Numer Ampery [A] Opis
F10 10 Klakson
F84 20 Zasilacz do zapalniczki/gniazda zasilania

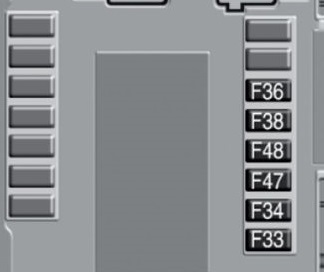

Skrzynka bezpieczników deski rozdzielczej

Numer Ampery [A] Opis
F33 20 Elektrycznie sterowana szyba przednia (strona pasażera)
F34 20 Elektrycznie sterowana szyba przednia (po stronie kierowcy)
F36 15 Zasilanie systemu Uconnect, systemu klimatyzacji, składania elektrycznych lusterek zewnętrznych, systemu EOBD, portu USB/gniazdo AUX, tylnych bocznych świateł dachowych (wersje z otwieranym dachem)
F38 20 Urządzenie Dead Lock (odblokowanie drzwi po stronie kierowcy dla wersji/rynków, gdzie przewidziano)/odblokowanie drzwi/centralny zamek/elektryczne odblokowanie tylnej klapy
F47 20 Elektryczna szyba tylna lewa
F48 20 Elektryczna szyba tylna prawa

Skrzynka bezpieczników z tyłu ładunku

Numer Ampery [A] Opis
F2 20 Zestaw audio
F3 20 Elektryczny dach słoneczny
F4 7,5 Elektryczna regulacja odcinka lędźwiowego przedniego fotela (przewodnik kierowcy)
F5 30 Elektryczna regulacja przedniego fotela (po stronie kierowcy)
F6 7,5 Elektryczna regulacja przedniego fotela (po stronie kierowcy i pasażera)
F7 30 Elektryczna regulacja odcinka lędźwiowego przedniego fotela (po stronie kierowcy i pasażera)
F8 20 2019: Podgrzewane siedzenia
