Schematy skrzynek bezpieczników i przekaźników – Fiat 500X
Dotyczy pojazdów wyprodukowanych w latach:
2017.
Za zapalniczkę w Fiacie 500X odpowiadają bezpieczniki M6, M7 i M36 w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Bezpieczniki są zgrupowane w skrzynkach bezpieczników znajdujących się w komorze silnika, pod deską rozdzielczą oraz po wewnętrznej stronie lewej bocznej osłony bagażnika.
Skrzynka bezpieczników pod maską
Znajduje się po lewej stronie komory silnika.
Skrzynka bezpieczników deski rozdzielczej (Centrum bezpieczników komputera pokładowego)
Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.
Skrzynka bezpieczników w bagażniku/moduł dystrybucji przekaźników
Znajduje się po lewej stronie bagażnika.

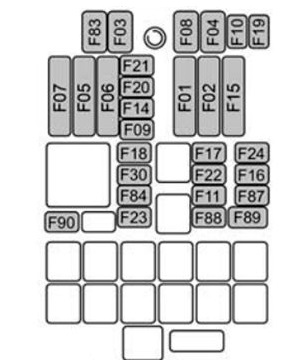

Skrzynka bezpieczników pod maską
| Wgłębienie |
Maksi bezpiecznik |
Bezpiecznik kartuszowy |
Mini bezpiecznik |
Opis |
| F01 |
70 Amp Tan |
— |
— |
Komputer korpusu modułu |
| F02 |
60 Amp niebieski |
— |
— |
Moduł Body Computer, tylne jednostki dystrybucji |
| F03 |
— |
20 A niebieski |
— |
Sterownik zasilacza Body Computer |
| F04 |
— |
30 Amp Różowy |
— |
Moduł elektroniczny sterowania hamulcami |
| F05 |
70 Amp Tan |
— |
— |
Elektryczne wspomaganie kierownicy |
| F06 |
20 A żółty |
— |
— |
Wentylator chłodzący silnik |
| F07 |
50 A czerwony |
— |
— |
Wentylator chłodzący silnik |
| F08 |
— |
30 Amp Różowy |
— |
Automatyczna skrzynia biegów, GSM |
| F09 |
— |
— |
5 A Tan |
Silnik modułu sterującego |
| F10 |
— |
— |
10 A czerwony |
klakson |
| F11 |
— |
— |
10 A czerwony |
Dostarcz obciążenia wtórne |
| F14 |
— |
— |
5 A Tan |
Moc pompy „Po uruchomieniu” |
| F15 |
40 A pomarańczowy |
— |
— |
Pompa modułu sterującego hamulcami |
| F 16 |
— |
— |
5 A Tan |
Moc modułu sterującego silnika, automatyczna skrzynia biegów |
| F17 |
— |
— |
10 A czerwony 15 A niebieski |
Obciążenia główne zasilania (1,4 l) Obciążenia podstawowe zasilania (2,4 l) |
| F18 |
— |
— |
30 A zielony |
Moc napędu na wszystkie koła |
| F19 |
— |
— |
7,5 A Brązowy |
Sprężarka klimatyzacji |
| F20 |
— |
— |
5 A Tan |
Elektroniczny napęd na cztery koła |
| F21 |
— |
— |
15 A niebieski |
Pompa paliwowa |
| F22 |
— |
— |
20 A żółty |
Silnik modułu sterowania mocą |
| F23 |
— |
— |
20 A żółty (zainstalowany przez klienta) |
Gniazdo zasilania (zasilanie bateryjne) |
| F24 |
— |
— |
15 A niebieski |
Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej |
| F30 |
— |
— |
30 A zielony |
Podgrzewana szyba przednia — jeśli jest na wyposażeniu |
| F83 |
— |
40 A zielony |
— |
Wentylator klimatyzacji |
| F84 |
— |
— |
20 A żółty |
Gniazdo zasilania (zasilany zapłonem) |
| F87 |
— |
— |
5 A Tan |
Automatyczna skrzynia biegów dźwigni zmiany biegów |
| F88 |
— |
— |
7,5 A Brązowy |
Podgrzewane lusterka zewnętrzne |
| F89 |
— |
30 Amp Różowy |
— |
Ogrzewane tylne okno |
| F90 |
— |
— |
5 A Tan |
Czujnik IBS (stan naładowania akumulatora) |

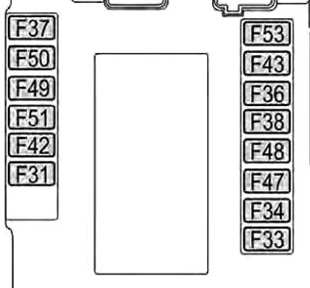

Skrzynka bezpieczników deski rozdzielczej
| Wgłębienie |
Ampery [A] |
Opis |
| F31 |
7,5 A Brązowy |
Wentylator klimatyzacji, Gniazdo zasilania |
| F33 |
20 A żółty |
Elektrycznie sterowane okno z przodu (po stronie pasażera) |
| F34 |
20 A żółty |
Elektryczna szyba z przodu (po stronie kierowcy) |
| F36 |
15 A niebieski |
Zasilanie systemu Uconnect, klimatyzacja, port USB, tylne boczne oświetlenie sufitowe w przypadku otwartego dachu, port EOBD |
| F37 |
10 A czerwony |
System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, przełączniki centralnego stosu, przełącznik pedału hamulca (NC) |
| F38 |
20 A żółty |
Centralny zamek |
| F42 |
7,5 A Brązowy |
BSM – Moduł sterujący hamulca, EPS – Elektryczny wspomagany układ kierowniczy |
| F43 |
20 A żółty |
Dwukierunkowa myjka pompy |
| F47 |
20 A żółty |
Elektrycznie sterowane tylne okno (po stronie kierowcy) |
| F48 |
20 A żółty |
Elektrycznie sterowane tylne okno (po stronie pasażera) |
| F49 |
7,5 A Brązowy |
Zasilanie ParkSense, światła punktowe przednia kopuła, wewnętrzne lusterko elektrochromatyczne, podgrzewane przednie siedzenia |
| F50 |
7,5 A Brązowy |
Poduszka powietrzna zasilania |
| F51 |
7,5 A Brązowy |
Sprężarka klimatyzacji, automatyczna skrzynia biegów z płytką, kamera tylna, klimatyzacja, LDW – ostrzeżenie o zjechaniu z pasa ruchu, ASS – pomocniczy przełącznik stosu, DSU – moduł selektora kierunku jazdy, przełącznik biegu wstecznego, lusterka boczne i odszranianie tylnej szyby |
| F53 |
7,5 A Brązowy |
Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter-N-Go, przełącznik pedału hamulca (NA), EPB — elektryczny hamulec postojowy |
Skrzynka bezpieczników w bagażniku
| Wgłębienie |
Ampery [A] |
Opis |
| F2 |
20 A żółty |
System nagłośnieniowy |
| F3 |
20 A żółty |
Elektryczny szyberdach |
| F5 |
30 A zielony |
Fotel elektryczny (po stronie kierowcy) |
| F6 |
7,5 A Brązowy |
Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego |
| F8 |
20 A żółty |
Ogrzewanie przednich siedzeń |
