Schematy skrzynek bezpieczników i przekaźników – Fiat 500L
Dotyczy pojazdów wyprodukowanych w latach:
2018, 2019.
Za zapalniczkę odpowiadają bezpieczniki F14 (gniazdo zasilania 115V), F85 (przednie gniazdo zasilania 12V) i F86 (tylne gniazdo zasilania 12V / gniazda ładowarki USB) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Bezpieczniki pod maską
Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.
Aby uzyskać dostęp, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.

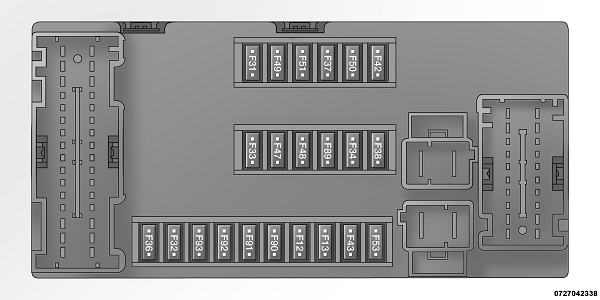

Bezpieczniki wewnętrzne
Wewnętrzny panel bezpieczników jest częścią modułu sterującego nadwozia (BCM) i znajduje się za pokrywą po lewej stronie kierownicy.
Tylne bezpieczniki wewnętrzne
Tylny wewnętrzny panel bezpieczników znajduje się za pokrywą po stronie kierowcy w tylnej części pojazdu.

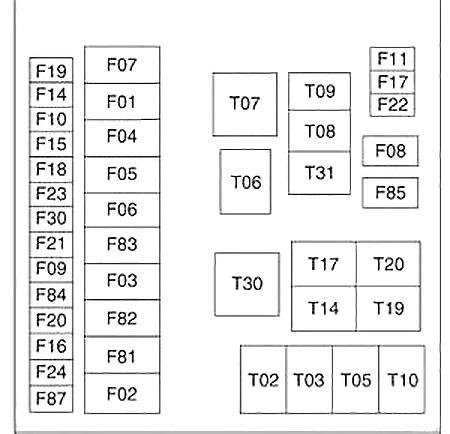

Bezpieczniki w komorze silnika
| Wgłębienie |
Maksymalny bezpiecznik |
Mini bezpiecznik |
Opis |
| F01 |
70 Amp Tan |
– |
Kontroler nadwozia |
| F02 |
60 Amp niebieski |
– |
Tylna jednostka rozdzielcza sterownika nadwozia |
| F03 |
20 A żółty |
– |
Stacyjka |
| F04 |
40 A pomarańczowy |
– |
Pompa przeciwblokująca hamulca |
| F05 |
70 Amp Tan |
– |
Elektryczne wspomaganie kierownicy |
| F06 |
30 A zielony |
– |
Wentylator chłodnicy — niska prędkość |
| F07 |
50 A czerwony |
– |
Wentylator chłodnicy — wysoka prędkość |
| F08 |
40 A pomarańczowy |
– |
Silnik dmuchawy |
| F09 |
– |
7,5 A Brązowy |
Skrzynia biegów (Aisin) |
| F10 |
– |
15 A niebieski |
Klakson |
| F11 |
– |
10 A czerwony |
Układ napędowy |
| F14 |
– |
20 A żółty |
Gniazdo zasilania 115 V |
| F15 |
– |
– |
Nieużywany |
| F15 |
– |
10 A czerwony |
Skrzynia biegów (Aisin) |
| F 16 |
– |
7,5 A Brązowy |
Układ napędowy skrzyni biegów |
| F17 |
– |
10 A czerwony |
Układ napędowy |
| F18 |
– |
5 A Tan |
Układ napędowy (Multiair — zależnie od wyposażenia) |
| F19 |
– |
7,5 A Brązowy |
Klimatyzacja |
| F20 |
– |
30 A zielony |
Tylny odszraniacz szyby |
| F21 |
– |
15 A niebieski |
Pompa paliwowa |
| F22 |
– |
20 A żółty |
Układ napędowy |
| F23 |
– |
20 A żółty |
Zawory przeciwblokujące hamulca |
| F30 |
– |
5 A Tan |
Pompa po uruchomieniu |
| F81 |
70 Amp Tan |
– |
PTC (wtórny) |
| F83 |
40 A pomarańczowy |
– |
PTC (główny) |
| F85 |
– |
15 A niebieski |
Przednie gniazdo zasilania 12V |
| F86 |
– |
7,5 A Brązowy |
Gniazda ładowarki USB |
| F88 |
– |
7,5 A Brązowy |
Podgrzewane lusterka |
Bezpieczniki wewnętrzne
| Wgłębienie |
Numer |
Mini bezpiecznik |
Opis |
| 1 |
F12 |
7,5 A Brązowy |
Prawe światła mijania |
| 2 |
F32 |
7,5 A Brązowy |
Przednie i tylne lampy sufitowe;
Lampy sufitowe w bagażniku i drzwiach. |
| 3 |
F53 |
7,5 A Brązowy |
Węzeł panelu przyrządów |
| 4 |
F38 |
20 A żółty |
Centralny zamek do drzwi |
| 5 |
F36 |
15 A niebieski |
Gniazdo diagnostyczne;
Radio samochodowe;
System klimatyzacji;
TPMS;
Szyberdach. |
| 6 |
F90 |
7,5 A Brązowy |
Lewe światło drogowe |
| 7 |
F91 |
7,5 A Brązowy |
Prawa światła drogowe |
| 8 |
F92 |
7,5 A Brązowy |
Lewe światło przeciwmgielne |
| 9 |
F93 |
7,5 A Brązowy |
Prawe światło przeciwmgielne |
| 10 |
F42 |
5 A Tan |
BSM, ESP |
| 11 |
F33 |
20 A żółty |
Tylne lewe okno pasażera |
| 12 |
F34 |
20 A żółty |
Tylne prawe okno pasażera |
| 13 |
F43 |
20 A żółty |
Podkładka dwukierunkowa |
| 14 |
F48 |
20 A żółty |
Okno zasilania pasażera |
| 15 |
F13 |
7,5 A Brązowy |
Lewe światło mijania;
Poziomowanie reflektorów. |
| 16 |
F50 |
7,5 A Brązowy |
Poduszka powietrzna |
| 17 |
F51 |
5 A Tan |
Przełącznik radia pojazdu;
System kontroli klimatu;
Światło stopu;
Sprzęgło;
Bieg wsteczny;
Szyberdach;
Czujnik parkowania;
Kamera tylna. |
| 18 |
F37 |
7,5 A Brązowy |
Wyłącznik światła stopu;
Węzeł tablicy rozdzielczej. |
| 19 |
F49 |
5 A Tan |
Lusterko zewnętrzne;
GPS;
Lusterko elektryczne;
Czujnik parkowania. |
| 20 |
F31 |
5 A Tan |
Kontrola klimatu;
Regulacja siedzeń. |
| 21 |
F47 |
20 A żółty |
Sterownik zasilania okna |
Przypisanie tylnych bezpieczników wewnętrznych
| Wgłębienie |
Numer |
Mini bezpiecznik |
Opis |
| 1 |
F61 |
15 A niebieski |
Fotele z regulacją odcinka lędźwiowego |
| 2 |
F62 |
15 A niebieski |
Podgrzewane siedzenia |
| 3 |
F64 |
20 A żółty |
Zestaw audio |
| 4 |
F65 |
20 A żółty |
Żaluzje słoneczne |
| 5 |
F66 |
20 A żółty |
Szyberdach |
