Fiat 500e (2021-2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
5 czerwca, 2022

Fiat 500e (2021-2022) - skrzynka bezpieczników i przekaźników

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Fiat 500e

Dotyczy pojazdów nowych w latach:

2021, 2022, 2023.

Przedział pasażerski

Jednostka sterująca znajduje się po lewej stronie deski rozdzielczej na dole. Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij panel deski rozdzielczej.

Zobacz także: Fiat Scudo 220 (1995-2007) - skrzynka bezpieczników i przekaźników

Fiat 500e (2021-2022) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
F36	Zasilanie klimatyzacji, Smart Audio, gniazdo danych USB, ekran Uconnect, sterowanie elektrycznym hamulcem postojowym, gniazdo EOBD	15A
F38	odblokowanie bramy	20 A
F43	pompa spryskiwacza przedniej szyby	20 A
F47	Elektrycznie sterowana szyba przednia (po stronie kierowcy)	20 A
F48	Elektrycznie sterowana szyba przednia (strona pasażera)	20 A
F94	Gniazdo 12V	15A

Zobacz także: Fiat Uno (2019-2021) - skrzynka bezpieczników i przekaźników

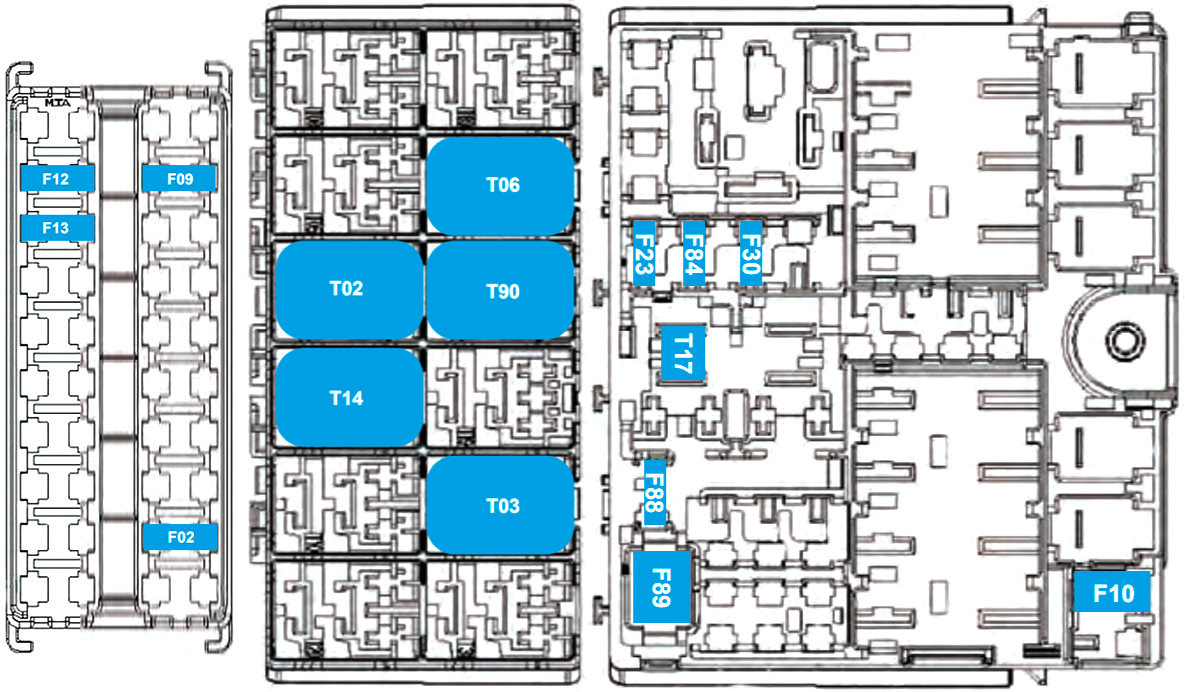

Komora silnika

Skrzynka bezpieczników znajduje się za przetwornicą DC/DC.

Fiat 500e (2021-2022) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
F02	Zamek elektryczny po stronie kierowcy	10 A
F09	Elektryczny zamek drzwi po stronie pasażera	10 A
F12	Wzmacniacz systemu audio (jeśli jest)	20 A
F13	Elektryczne przesuwanie dachu (jeśli występuje)	20 A
F10	Ostrzeżenie akustyczne	10 A
F23	Podgrzewane siedzenia (jeśli są)	20 A
F30	Podgrzewana szyba przednia (jeśli występuje)	20 A
F84	Gniazdo 12V w bagażniku	20 A
F88	Ogrzewanie lusterek zewnętrznych (jeśli występuje)	7,5A
F89	Podgrzewana tylna szyba	20 A
PRZEKAŹNIK
T02	Podgrzewane siedzenia (jeśli są)	30A
T03	Ostrzeżenie akustyczne	20 A
T06	Podgrzewane siedzenia (jeśli są)	30A
T14	Gniazdo 12V w bagażniku	20 A
T17	Odszranianie lusterek zewnętrznych/podgrzewana szyba tylna	30A
T90	Podgrzewana szyba przednia (jeśli występuje)	30A
