Schematy skrzynek bezpieczników i przekaźników – DS5
Dotyczy pojazdów wyprodukowanych w latach:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Za zapalniczkę (gniazda zasilania) w Citroen DS5 odpowiada bezpieczniki F13 (przednia zapalniczka, przednie gniazdo 12V) i F14 (tylne gniazdo 12V) w skrzynce bezpieczników w tablicy rozdzielczej.

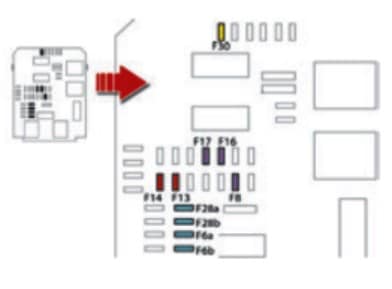

Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Pojazdy z kierownicą po prawej stronie:
Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Otwórz pokrywę schowka, zdejmij pokrywę.
| Numer |
Ampery [A] |
Opis |
| F6 A lub B |
15 |
System nagłośnieniowy. |
| F8 |
3 |
Alarm. |
| F13 |
10 |
Przednia zapalniczka, przednie gniazdo 12 V. |
| F14 |
10 |
Tylne gniazdo 12 V. |
| F 16 |
3 |
Lusterko grzecznościowe |
| F17 |
3 |
Tylna lampka sufitowa;
Lusterko sufitowe. |
| F28 A lub B |
15 |
System nagłośnieniowy. |
| F30 |
20 |
Tylna wycieraczka. |
| F32 |
10 |
Wzmacniacz dźwięku. |
Przyporządkowanie bezpieczników w skrzynce bezpieczników deski rozdzielczej (2013, 2014, 2015, 2016)
| Numer |
Ampery [A] |
Opis |
| F6 A lub B |
15 |
System nagłośnieniowy. |
| F8 |
3 |
Alarm. |
| F13 |
10 |
Przednia zapalniczka, przednie gniazdo 12 V. |
| F14 |
10 |
Tylne gniazdo 12 V. |
| F 16 |
3 |
Tylne lampki do czytania mapy. |
| F17 |
3 |
Lusterko grzecznościowe |
| F28 A lub B |
15 |
System nagłośnieniowy. |
| F30 |
20 |
Tylna wycieraczka. |
| F32 |
10 |
Wzmacniacz dźwięku. |
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora.
| Numer |
Ampery [A] |
Opis |
| F20 |
15 |
Pompa spryskiwacza przód/tył. |
| F21 |
20 |
Pompa spryskiwacza reflektorów. |
| F22 |
15 |
Klakson. |
| F23 |
15 |
Reflektor świateł drogowych z prawej strony. |
| F24 |
15 |
Lewy reflektor świateł drogowych. |
| F27 |
5 |
Lewa lampa |
| F28 |
5 |
Prawa lampa |
