Schematy skrzynek bezpieczników i przekaźników – DS4
Dotyczy pojazdów wyprodukowanych w latach:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Za zapalniczkę (gniazdka) w Citroen DS4 odpowiada bezpieczniki F13 (gniazdo zapalniczki), F14 (gniazdo 12V w bagażniku), F36 (gniazdo tylne 12V) i F40 (gniazdo 230V/50Hz) w skrzynce bezpieczników w tablicy rozdzielczej .
Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie:
Skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej (po lewej stronie).
Odpiąć osłonę, pociągając ją w prawym górnym rogu, a następnie w lewo, całkowicie odczepić osłonę i odwrócić ją.
Pojazdy z kierownicą po prawej stronie:
Skrzynki bezpieczników znajdują się w dolnej desce rozdzielczej (po lewej stronie).
Otwórz pokrywę schowka, odepnij uchwyt na pokrywie skrzynki bezpieczników, ciągnąc w prawo, otwórz pokrywę skrzynki bezpieczników, ciągnąc w prawym górnym rogu, całkowicie opuść pokrywę skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| Skrzynka bezpieczników 1: |
|
|
| F8 |
3 A |
Syrena alarmowa;
Centralka alarmowa. |
| F13 |
10 A |
Zapalniczka. |
| F14 |
10 A |
Gniazdo 12 V w bagażniku. |
| F 16 |
3 A |
Oświetlenie dużego wielofunkcyjnego schowka;
Tylne lampki do czytania mapy;
Oświetlenie schowka. |
| F17 |
3 A |
Podświetlenie osłony przeciwsłonecznej;
Przednie lampki do czytania mapy. |
| F28 |
15 A |
System audio;
Radio (marketing wtórny). |
| F30 |
20 A |
Tylna wycieraczka. |
| F32 |
10 A |
Wzmacniacz hi-fi. |
|
|
|
| Skrzynka bezpieczników 2: |
|
|
| F36 |
15 A |
Tylne gniazdo 12 V. |
| F37 |
– |
Nieużywany. |
| F38 |
– |
Nieużywany. |
| F39 |
– |
Nieużywany. |
| F40 |
25 A |
Gniazdo 230 V/50 Hz (oprócz RHD) |

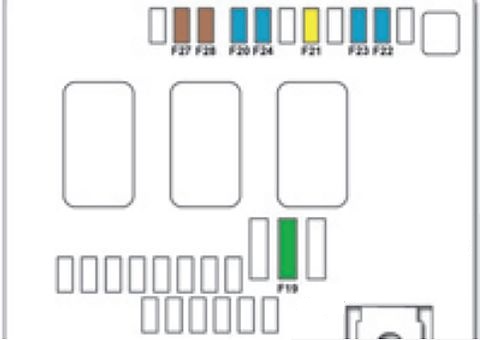

Skrzynka bezpieczników w komorze silnika
Umieszczony jest w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Numer |
Ampery [A] |
Opis |
| F19 |
30 A |
Wycieraczki szyby przedniej wolno/szybko. |
| F20 |
15 A |
Przednia i tylna pompa spryskiwacza. |
| F21 |
20 A |
Pompa spryskiwacza reflektorów. |
| F22 |
15 A |
Klakson. |
| F23 |
15 A |
Reflektor świateł drogowych z prawej strony. |
| F24 |
15 A |
Lewy reflektor świateł drogowych. |
| F27 |
5 A |
Reflektor świateł mijania z lewej strony. |
| F28 |
5 A |
Reflektor świateł mijania z prawej strony. |
