Schematy skrzynek bezpieczników i przekaźników – DS3
Dotyczy pojazdów wyprodukowanych w latach:
2017, 2018, 2019, 2020.
Za zapalniczkę (gniazda zasilania) w DS3 odpowiada bezpiecznik F9 w skrzynce bezpieczników tablicy rozdzielczej.
Skrzynka bezpieczników deski rozdzielczej
Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Odepnij pokrywę, ciągnąc ją z boku, całkowicie zdejmij pokrywę.
Pojazdy z kierownicą po prawej stronie:
Skrzynka bezpieczników znajduje się w schowku.
Otwórz pokrywę schowka, odepnij pokrywę skrzynki bezpieczników, ciągnąc za bok, całkowicie zdejmij pokrywę.
| Numer |
Ampery [A] |
Opis |
| F1 |
15 A |
Tylna wycieraczka. |
| F2 |
– |
Nieużywany. |
| F3 |
5 A |
Jednostka sterująca poduszek powietrznych i napinaczy pasów bezpieczeństwa |
| F4 |
10 A |
Klimatyzacja;
Włącznik sprzęgła;
Lusterko elektrochromatyczne;
Pompa filtra cząstek stałych (Diesel);
Gniazdo diagnostyczne;
Czujnik przepływu powietrza (Diesel). |
| F5 |
30 A |
Panel elektrycznych szyb;
Elektryczne sterowanie szyby pasażera;
Elektryczny silnik szyby przedniej. |
| F6 |
30 A |
Elektryczny silnik szyby kierowcy. |
| F7 |
5 A |
Lampa sufitowa, oświetlenie schowka |
| F8 |
20 A |
Ekran wielofunkcyjny;
System audio;
Radio nawigacyjne;
Centralka alarmowa;
Syrena alarmowa. |
| F9 |
30 A |
Gniazdo 12 V;
Przenośne zasilanie wspomagające nawigację. |
| F10 |
15 A |
Elementy sterujące przy kierownicy. |
| F11 |
15 A |
Zapłon;
Gniazdo diagnostyczne;
Sterownik automatycznej skrzyni biegów. |
| F12 |
15 A |
Czujnik deszczu i nasłonecznienia;
Przekaźnik przyczepy. |
| F13 |
5 A |
Wyłącznik główny;
Zespół przekaźnika silnika. |
| F14 |
15 A |
Sterownik czujników parkowania;
Sterownik poduszek powietrznych;
Tablica przyrządów;
Klimatyzacja cyfrowa;
Skrzynka USB;
Wzmacniacz Hi-Fi. |
| F15 |
30 A |
Centralny zamek. |
| F 16 |
– |
Nieużywany. |
| F17 |
40 A |
Odparowywanie i odszranianie tylnej szyby i lusterek bocznych. |
| CII |
– |
Bocznik PARC. |
| FH36 |
5 A |
Przekaźnik przyczepy. |
| FH37 |
– |
Nieużywany. |
| FH38 |
20 A |
Wzmacniacz hi-fi. |
| FH39 |
20 A |
Podgrzewane siedzenia |
| FH40 |
40 A |
Przekaźnik przyczepy. |

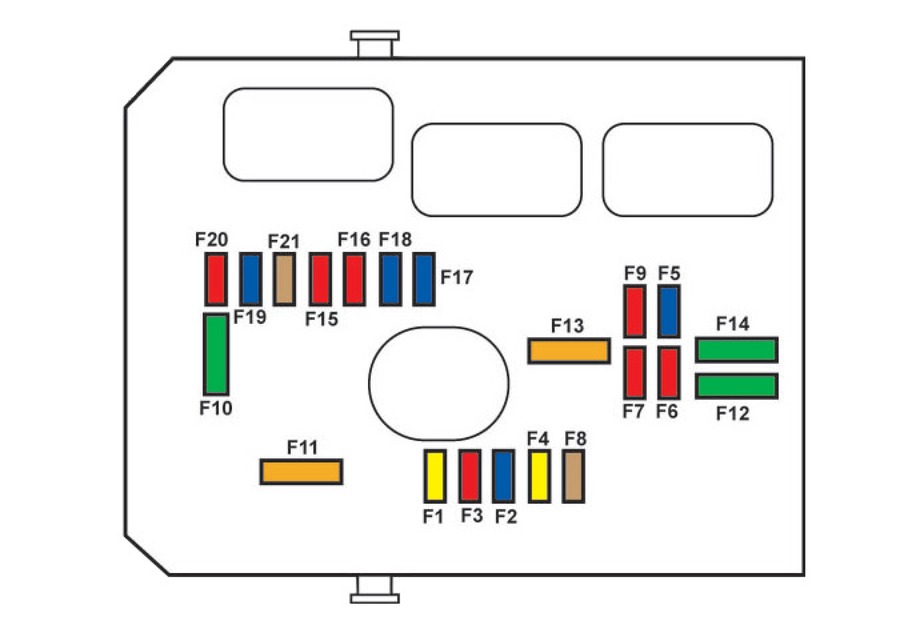

Skrzynka bezpieczników w komorze silnika
Umieszczona jest w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Numer |
Ampery [A] |
Opis |
| F1 |
20 A |
Zasilanie jednostki sterującej silnika;
Przekaźnik sterujący zespołu wentylatora chłodzącego;
Wielofunkcyjny przekaźnik główny sterowania silnikiem;
Pompa wtryskowa (Diesel). |
| F2 |
15 A |
Klakson. |
| F3 |
10 A |
Płyn do spryskiwaczy, przód i tył. |
| F4 |
20 A |
Lampy LED. |
| F5 |
15 A |
Nagrzewnica Diesel (Diesel);
Pompa dodatku do filtrów cząstek stałych (Diesel);
Czujnik przepływu powietrza (Diesel);
Nagrzewnica przedmuchu;
Elektrozawory (VTi). |
| F6 |
10 A |
Jednostka sterująca ABS/DSC;
Wtórny wyłącznik stop. |
| F7 |
10 A |
Elektryczne wspomaganie kierownicy;
Automatyczna skrzynia biegów. |
| F8 |
25 A |
Kontrola rozrusznika. |
| F9 |
10 A |
Jednostka przełączająca i zabezpieczająca (Diesel). |
| F10 |
30 A |
Podgrzewacz paliwa (Diesel);
Podgrzewacz przedmuchu (Diesel);
Pompa paliwa (VTi);
Wtryskiwacze;
Cewki zapłonowe (benzyna). |
| F11 |
40 A |
Dmuchawa nagrzewnicy. |
| F12 |
30 A |
Wycieraczki szyby przedniej wolno/szybko. |
| F13 |
40 A |
Zasilanie interfejsu wbudowanego systemu (zapalanie dodatnie). |
| F14 |
30 A |
Zasilanie Valvetronic (VTi). |
| F15 |
10 A |
Reflektory prawe światła drogowe. |
| F 16 |
10 A |
Lewe światła drogowe. |
| F17 |
15 A |
Światła mijania lewe. |
| F18 |
15 A |
Reflektory z prawymi światłami mijania. |
| F19 |
15 A |
Czujniki tlenu i elektrozawory (VTi);
Elektrozawory (Diesel);
Elektrozawór EGR (Diesel). |
| F20 |
10 A |
Pompy;
Termostat elektroniczny (VTi);
Elektrozawór czasowy (THP);
Czujnik wody w paliwie (Diesel). |
| F21 |
5 A |
Zasilanie sterowania zespołem wentylatora;
ABS/DSC;
Pompa turbo (THP). |
| MF1* |
60 A |
Zespół wentylatora. |
| MF2* |
30 A |
Pompa ABS/DSC. |
| MF3* |
30 A |
Elektrozawory ABS/DSC. |
| MF4* |
60 A |
Zasilanie wbudowanego interfejsu systemowego (BSI). |
| MF5* |
60 A |
Zasilanie wbudowanego interfejsu systemowego (BSI). |
| MF6* |
30 A |
Dodatkowy wentylator chłodzący (THP). |
| MF7* |
80 A |
Skrzynka bezpieczników deski rozdzielczej. |
| MF8* |
– |
Nieużywany. |
|
|
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO CITROËN lub warsztat specjalistyczny. |
