Dodge RAM 1500, 2500, 3500 (2006-2009) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
29 kwietnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Dodge RAM 100, 150, 250, 350

Dotyczy pojazdów nowych w latach:

2006, 2007, 2008, 2009.

Schemat skrzynki bezpieczników w komorze silnika

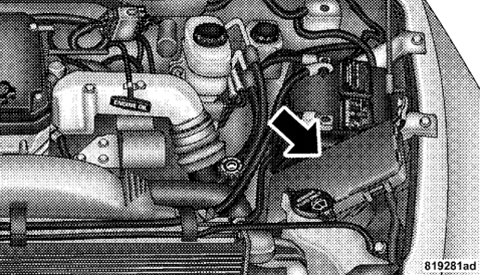

Zintegrowany moduł mocy znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.

Dodge RAM 1500, 2500, 3500 (2006-2009) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	z wyjątkiem podstawy: gniazdo zasilania – konsola
2	20	Grupa
3	–	–
4	20	2007-2009: Moduł sterowania skrzynią biegów
5	20	z wyjątkiem podstawy: szyberdach
6	40	Diesel (2006): Elektromagnes przepustnicy spalin, chłodnica wentylatora napędowego
6	10	5,9 l oleju napędowego (2007-2009): Elektrozawór zaworu upustowego, chłodnica wentylatora napędu
7	15	SRT: Wyłączenie elektromagnesu cofania
8	10	Lusterko zewnętrzne lusterko wsteczne kierowcy
9	30	Power Wagon: Moduł sterujący napędu końcowego
10	5	z wyjątkiem SRT: Przełącznik blokady sprzęgła (ręczna skrzynia biegów), moduł sterujący silnika (Diesel), czujnik zasięgu skrzyni biegów (3,7 l Magnum V6, 6,7 l Cummins, 5,9 l Cummins), zespół solenoidu skrzyni biegów/TRS (4,7 l Magnum V8 i 5,7 l Hemi V8), moduł sterujący układu napędowego (benzyna)
11	20	Radio, system multimedialny (monitor/DVD), złącze łącza danych, moduł głośnomówiący, odbiornik satelitarny, klaster, moduł zdalnego wprowadzania kluczy strażniczych, lampa pod maską, bezprzewodowy moduł sterowania, elektroniczny moduł górny
12	30	Moduł zabezpieczenia hamulców (przyczepa holownicza)
13	25	Moduł przeciwblokujący hamulców (AWAL)
14	15	Lewa przednia lampa postojowa/kierunkowskaz
15	20	Przyczepa holownicza
16	15	Prawa przednia lampa postojowa/kierunkowskaz
17	–	–
18	40	Moduł przeciwblokujący hamulców (AWAL)
19	30	Przyczepa holownicza
20	10	Moduł kontrolera urządzeń przytrzymujących pasażerów
21	10	Włącznik/wyłącznik poduszki powietrznej pasażera, moduł kontrolera urządzeń przytrzymujących pasażerów
22	2	Przycisk rozrusznika (przełącznik zapłonu)
23	10	Elektroniczny moduł napowietrzny (z wyjątkiem podstawy), sterowanie ogrzewaniem i klimatyzacją
24	20	SRT: Wzmacniacz subwoofera
24	20	DC/DM: Przekaźnik kontroli skrzyni biegów
25	10	Przełącznik blokady okna/drzwi – po stronie kierowcy, zespół silnika zmiany biegów/czujnika trybu (4,7 l Magnum V8 i 5,7 l Hemi V8)
26	15	2006: Wyłącznik lampki stopu
26	20	2007-2009: Wyłącznik lampy stopu
27	40	Fotel elektryczny (przełącznik siedzenia kierowcy, przełącznik siedzenia pasażera)
28	10	Moduł sterujący układu napędowego (benzyna), moduł sterujący silnika (Diesel), moduł przeciwblokujący (2006), moduł zdalnego wprowadzania kluczyka Sentry (z wyjątkiem podstawy (2006)), przełącznik świateł stopu, elektromagnes odsysania EVAP (SRT), czujnik kąta skrętu
29	10	z wyjątkiem Power Wagon: Moduł bramy (SRT), Przełącznik wyboru skrzynki rozdzielczej, Przełącznik blokady drzwi po stronie pasażera, Wewnętrzne lusterko wsteczne, Wskaźnik temperatury oleju silnikowego (SRT)
29	10	Power Wagon: Moduł sterujący napędu końcowego
30	15	2007-2009: ABS, moduł sterujący napędu końcowego (5.7 terenowy), czujnik dynamiki
31	15	z wyjątkiem SRT (2006): Zespół silnika zmiany biegów i czujnika trybu pracy (ETC), moduł sterujący układu napędowego (benzyna)
	10	2007-2008: Moduł sterujący układu napędowego
	15	2008-2009: Moduł sterujący układu napędowego
32	10	Sterowanie ogrzewaniem i klimatyzacją, przełącznik regulowanych pedałów (z wyjątkiem podstawy), przełącznik podgrzewanych siedzeń (z wyjątkiem podstawy), transponder ciśnienia w oponach
33	10	2007-2009: Sterowanie ogrzewaniem i klimatyzacją
34	–	–
35	15	Grupa
36	25	Wzmacniacz radiowy (Premium)
37	15	Cummins 6,7 l: przekaźnik wyłączania turbo (inteligentny przekaźnik mocy)
38	20	z wyjątkiem SRT: Gniazdo zasilania
39	10	Wzmacniacz subwoofera (SRT), reduktor napięcia pasów bezpieczeństwa – strona kierowcy (kabina standardowa (z wyjątkiem SRT))
40	20	Podstawa: gniazdo zasilania — tablica przyrządów, gniazdo zasilania — dolna konsola (2007-2009)
41	–	–
42	30	Olej napędowy: moduł sterujący silnika
