Dodge Durango (2004-2009) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
30 kwietnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Dodge Durango

Dotyczy pojazdów nowych w latach:

2004, 2005, 2006, 2007, 2008, 2009.

Schemat skrzynki bezpieczników w przedziale pasażerskim

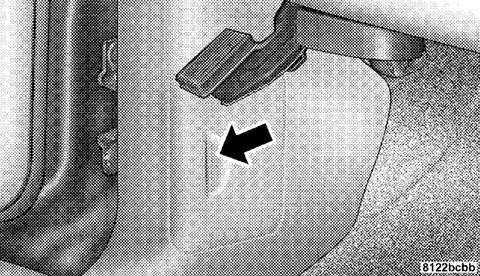

Znajduje się w lewym panelu kopniaka. Jest dostępny przez zatrzaskową pokrywę.

Dodge Durango (2004-2009) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
2	10	Zasilanie lusterka
3	20	Gniazdo zasilania — tablica przyrządów
4	–	–
5	–	–
6	–	–
7	25	Wzmacniacz radiowy
8	10	Przełącznik lustrzany, moduł pamięci lustrzanej
9	20	Grupa
10	15	Grupa
11	10	Odbiornik satelitarny, monitor/system multimedialny DVD
12	25	Radio
13	15	Sterowanie nagrzewnicą klimatyzacji (automatyczna klimatyzacja)
14	15	Elektroniczny moduł górny, złącze łącza danych, moduł głośnomówiący, moduł zdalnego wprowadzania kluczyka strażniczego, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik pompy paliwa, moduł sterowania zespołem napędowym
15	–	–
16	10	Moduł klasyfikacji pasażerów, moduł kontrolera urządzeń przytrzymujących pasażerów, lampka kontrolna włączania/wyłączania poduszki powietrznej pasażera
17	–	–
18	10	Moduł zdalnego wprowadzania klucza Sentry, zintegrowany moduł zasilania, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik pompy paliwa, moduł sterowania zespołem napędowym
19	10	Klaster, przełącznik wyboru skrzynki rozdzielczej, przełącznik podgrzewanego siedzenia kierowcy/pasażera, wewnętrzne lusterko wsteczne, czujnik podczerwieni
20	–	–
21	–	–
22	–	–
23	–	–
24	10	Sterowanie nagrzewnicą klimatyzacji (ręczna klimatyzacja), sterowanie nagrzewnicą z tyłu klimatyzacji (automatyczna klimatyzacja), tylny przekaźnik silnika dmuchawy, tylny przekaźnik odmgławiacza szyby
25	10	Moduł kontrolera urządzeń przytrzymujących pasażerów
26	10	ABS, blokada świateł stopu (kontrola trakcji), czujnik kąta skrętu (kontrola trakcji), czujnik dynamiki (kontrola trakcji)
27	–	–
28	–	–
29	–	–
30	–	–
31	–	–
32	10	2003-2004: Przekaźnik rozrusznika, moduł sterowania układem napędowym, klaster
33	10	Moduł klasyfikacji pasażerów
36	10	Moduł sterujący układu napędowego, klaster
35	20	Gniazdo zasilania — konsola, tylne gniazdo zasilania
Wyłącznik obwodu
CB1	25	Silnik szyberdachu, okno zasilania
CB2	–	–
Przekaźnik
R1	Odmgławiacz tylnej szyby
R2	Silnik dmuchawy tylnej
R3	Akcesorium
R4	–

Zobacz także: Dodge Durango (2016-2018) - skrzynka bezpieczników i przekaźników

Skrzynki bezpieczników w komorze silnika

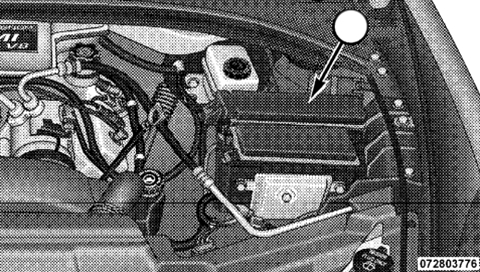

Dwa węzły dystrybucji energii elektrycznej znajdują się obok siebie po lewej stronie komory silnika.

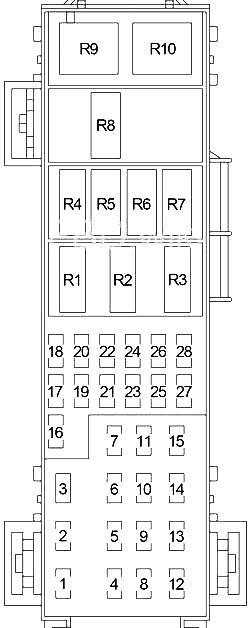

Centrum Dystrybucji Energii

Dodge Durango (2004-2009) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Przekaźnik rozrusznika, wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „16”, „18”, „19”, „32”, „34”; (przedział silnika): „16”), przekaźnik pracy/startu
2	30	Zintegruj moduł zasilania (przekaźnik wysokiego/niskiego poziomu wycieraczek, przekaźnik włączania/wyłączania wycieraczek)
3	40	Moduł zabezpieczenia hamulców
4	30	Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „25”), silnik szyberdachu, bezpiecznik (przedział pasażerski): „35”
5	40	2005-2009: Przełącznik fotela kierowcy/pasażera, moduł podgrzewanego fotela, moduł pamięci fotela
5	50	2003-2004: Przełącznik fotela kierowcy/pasażera, moduł podgrzewanego fotela, moduł pamięci fotela
6	20	Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „24”, „25”, „26”)
7	40	Przekaźnik silnika dmuchawy przedniej, przekaźnik pracy/zdalny
8	40	Przekaźnik akcesoriów (wyłącznik, bezpiecznik (przedział pasażerski): „3”)
9	–	–
10	30	Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, przekaźnik ASD, cewka zapłonowa, wtryskiwacz paliwa, kondensator zapłonowy)
11	40	2005-2009: Moduł zasilania windy
12	40	Przekaźnik odmgławiacza tylnej szyby (bezpiecznik (przedział pasażerski): „2”), zespół silnika zmiany biegów/czujnika trybu
13	30	Przekaźnik silnika dmuchawy tylnej
14	40	ABS
15	50	Bezpiecznik (przedział pasażerski): „7”, „8”, „9”, „10”, „33”
16	10	2005-2009: Przekaźnik rozrusznika, klaster, moduł sterujący układu napędowego, przedni moduł sterujący
17	–	–
18	20	Przekaźnik pompy paliwa
19	20	Przekaźnik kontroli skrzyni biegów
20	–	–
21	20	ABS
22	20	Moduł sterujący układu napędowego
23	20	Złącze holownicze przyczepy
24	15	Przekaźnik sprzęgła sprężarki klimatyzatora
25	15	Wyłącznik lampy stopu
26	–	–
27	10	Przełącznik zapłonu (klaster instrumentów)
28	–	–
Przekaźnik
R1	2005-2009: Bieg/Start
R2	2005-2009: Uruchom/Zdalnie
R3	–
R4	Rozrusznik
R5	Kontrola skrzyni biegów
R6	Sprzęgło sprężarki klimatyzacji
R7	Pompa paliwowa
R8	2005-2009: Blokada lampki stopu (kontrola trakcji)
R9	Silnik dmuchawy przedniej
R10	Automatyczne wyłączanie

Zobacz także: Dodge RAM 1500 (2023) - skrzynka bezpieczników i przekaźników

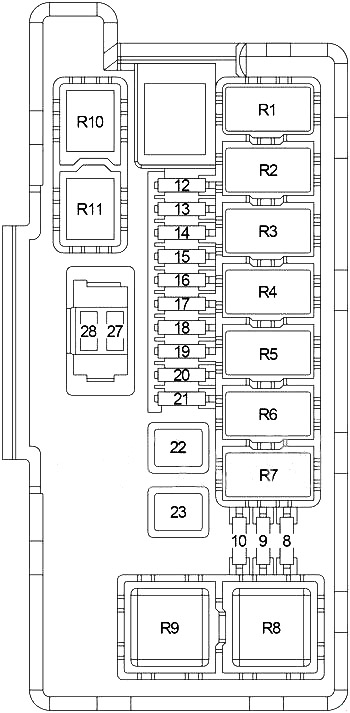

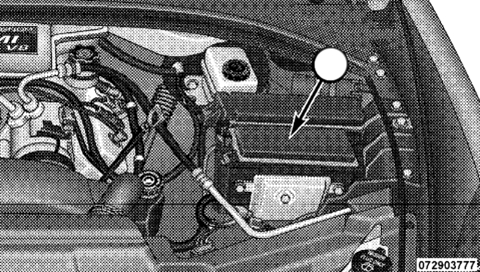

Zintegrowany moduł zasilania

Dodge Durango (2004-2009) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
8	10	Lewa przednia lampa postojowa/kierunkowskaz, lewa przednia lampa obrysowa boczna, lewa tylna lampa tylna/stop/kierownica, lampa licencyjna
9	10	Złącze holownicze przyczepy
10	10	Prawa przednia lampa postojowa/kierunkowskaz, prawa przednia lampa obrysowa boczna, prawa lampa tylna/stop/kierunkowskaz
12	20	Przedni moduł sterujący
13	20	Przedni moduł sterujący
14	20	Przekaźnik regulowanych pedałów
15	20	Przekaźnik świateł przeciwmgielnych
16	20	Przekaźnik klaksonowy
17	20	Tylny przekaźnik wycieraczek
18	20	Przedni moduł sterujący
19	20	2005-2009: Lewy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy)
19	15	2003-2004: Lewy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy)
20	20	Przedni moduł sterujący
21	20	2005-2009: Prawy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy)
21	15	2003-2004: Prawy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy)
22	30	Przedni moduł sterujący
23	40	Przekaźnik wentylatora chłodnicy (wysoki), przekaźnik wentylatora chłodnicy (niski)
27	30	Przedni moduł sterujący, bezpiecznik (przedział pasażerski): „11”, „12”
28	30	Bezpiecznik (przedział pasażerski): „13”, „14”
Przekaźnik
R1	Włączanie/wyłączanie wycieraczek
R2	Wycieraczka Wysoka/Niska
R3	Klakson
R4	Tylna wycieraczka
R5	Lewy holownik przyczepy
R6	Prawe holowanie przyczepy
R7	Lampa parkowa
R8	Wentylator chłodnicy (wysoki)
R9	Wentylator chłodnicy (niski)
R10	Światło przeciwmgielne
R11	Regulowane pedały
