Dodge Dakota (1997-2000) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
29 kwietnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Dodge Dakota

Dotyczy pojazdów nowych w latach:

1997, 1998, 1999, 2000.

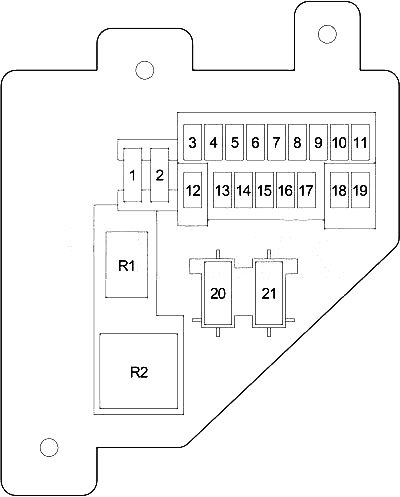

Schemat skrzynki bezpieczników tablicy rozdzielczej

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej.

Dodge Dakota (1997-2000) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	20	Przekaźnik migaczy reflektorów, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik klaksonu, centralny moduł czasowy (VTSS)
2	15	Przełącznik pozycji postojowej/neutralnej (automatyczna skrzynia biegów), przełącznik świateł cofania (ręczna skrzynia biegów)
3	10	ABS
4	15	Klaster instrumentów
5	5	Sterowanie ogrzewaniem klimatyzacji, sterowanie ogrzewaniem (z wyjątkiem klimatyzacji), lampą odbiornika popiołu, radiem, zestawem wskaźników
6	20	Przekaźnik wycieraczek, przełącznik wielofunkcyjny, centralny moduł czasowy, silnik wycieraczek
7	15	Przekaźnik silnika dmuchawy, przekaźnik sprzęgła sprężarki klimatyzacji
8	10	Radio
9	10	Olej napędowy: Moduł sterujący silnika, przekaźnik podgrzewacza paliwa
9	10	Benzyna: Moduł sterujący układu napędowego, przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania, przekaźnik wentylatora chłodnicy
10	15	Migacz kombinowany
11	10	Elektromagnes EVAP/Purge, konsola górna, centralny moduł czasowy
12	15	Lampa w schowku na rękawiczki, radio, złącze łącza danych, lampa/przełącznik pod maską, lampa kopułkowa, konsola górna, przełącznik lusterka zasilania
13	20	Centralny wyłącznik czasowy, wyłącznik szyby/zamka drzwi
14	15	Przełącznik reflektorów (lampa miejska, lampa tylna/stop, lampa rejestracyjna, sterowanie ogrzewaniem klimatyzacji, sterowanie ogrzewaniem (z wyjątkiem klimatyzacji), lampa odbiornika popiołu, radio, zestaw wskaźników)
15	15	Zapalniczka
16	–	–
17	10	Klaster instrumentów
18	10	Moduł sterowania poduszką powietrzną
19	10	Moduł sterujący poduszki powietrznej, włącznik/wyłącznik poduszki powietrznej pasażera
Wyłącznik obwodu
20	25	Przełącznik blokady szyb/drzwi elektrycznych
21	–	–
Przekaźnik
R1	Klakson
R2	Migacz kombinowany

Zobacz także: Chrysler, Dodge, Plymouth Neon (1994-1999) - skrzynka bezpieczników i przekaźników

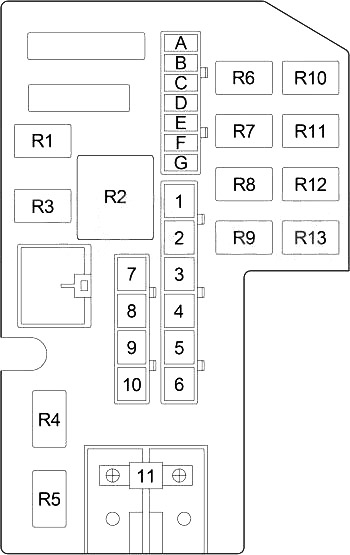

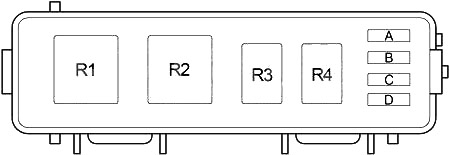

Schemat skrzynki bezpieczników w komorze silnika

Dodge Dakota (1997-2000) - skrzynka bezpieczników i przekaźników

№	A	Obwód chroniony
A	25	Olej napędowy: przekaźnik sprzęgła sprężarki klimatyzatora, moduł sterujący silnika, moduł sterujący układu napędowego, elektryczny modulator podciśnienia
A	15	Benzyna: czujnik tlenu
B	15	Lewy reflektor
C	20	Przekaźnik świateł przeciwmgielnych
D	25	Migacz kombinowany
E	20	Wyłącznik lampy stopu
F	10	Olej napędowy: Przekaźnik automatycznego wyłączania, moduł sterujący układu napędowego
F	20	Benzyna: Przekaźnik sterowania skrzynią biegów
G	15	Prawy reflektor
1	50	Olej napędowy: przekaźnik podgrzewacza paliwa
1	20	Benzyna: Moduł sterujący układu napędowego, przekaźnik pompy paliwa
2	20	Olej napędowy: gniazdo zasilania
2	30	Benzyna: Przekaźnik wentylatora chłodnicy
3	50	Olej napędowy: Przekaźnik automatycznego wyłączania (pompa wtrysku paliwa, przekaźnik świecy żarowej, bezpiecznik: „A”)
3	30	Benzyna: Przekaźnik automatycznego wyłączania (wtryskiwacz paliwa, cewka zapłonowa, moduł sterujący układu napędowego, bezpiecznik: „A”)
4	50	Olej napędowy: przekaźnik świec żarowych
4	20	Benzyna: Gniazdo zasilania
5	40	Przekaźnik silnika dmuchawy
6	50	Olej napędowy: przekaźnik świec żarowych
7	50	Bezpiecznik (przedział pasażerski): „1”, „4”, „12”, „13”, „14”, „21”
8	30	ABS
9	40	Przekaźnik rozrusznika, wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „2”, „3”, „7”, „18”, „20”), przekaźnik wentylatora chłodnicy, przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania
10	40	Stacyjka (przekaźnik rozrusznika, bezpiecznik (przedział pasażerski): „6”, „8”, „9”, „10”, „11”, „15”, „16”, „17”, „19”)
11	140	Generator
Przekaźnik
R1	Wycieraczka
R2	Silnik dmuchawy
R3	Rozrusznik
R4	–
R5	Światło przeciwmgielne
R6	–
R7	Benzyna: kontrola skrzyni biegów
R8	Sprzęgło sprężarki klimatyzacji
R9	Automatyczne wyłączanie
R10	–
R11	Benzyna: Wentylator chłodnicy
R12	Migacz reflektorów
R13	Benzyna: pompa paliwa
