Dodge Challenger (2015-2022) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
12 grudnia, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Dodge Challenger

Dotyczy pojazdów wyprodukowanych w latach:

2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Schemat skrzynki bezpieczników komory silnika

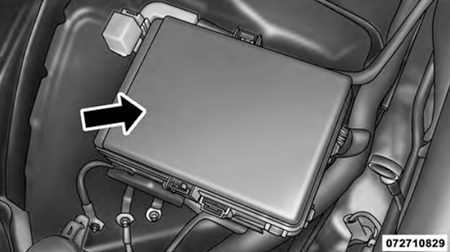

Przedni rozdzielacz zasilania znajduje się w komorze silnika. Ten moduł zawiera bezpieczniki i przekaźniki. Położenie wnęki bezpiecznika i opisy są wydrukowane na wewnętrznej stronie pokrywy rozdzielnicy zasilania.

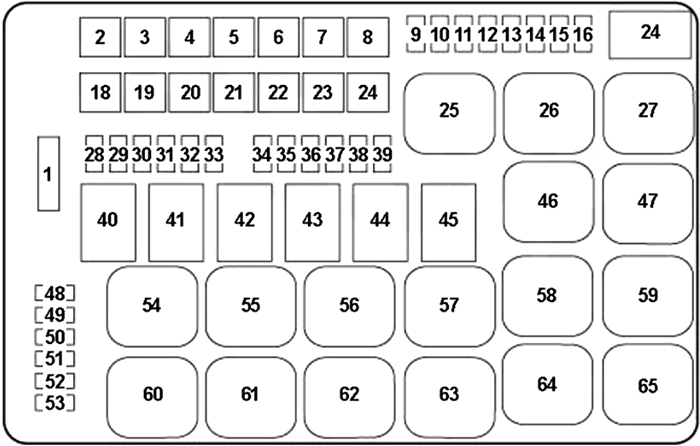

Dodge Challenger (2015-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
2	40	z wyjątkiem 6,2 l: Wentylator chłodnicy nr 1
2	50	6,2 l (2022): Wentylator chłodnicy
3	50	Wspomaganie kierownicy nr 1, wentylator chłodnicy (6,2 l (2015-2017))
4	30	Rozrusznik
5	40	Hamulce przeciwblokujące, elektroniczna kontrola stabilności
6	30	Elektroniczna kontrola stabilności
7	20	–
8	50	6,2 l (2018-2020): Wentylator chłodnicy
9	20	Moduł napędu na wszystkie koła
10	10	Bezpieczeństwo (MOD włamań)
11	20	Klakson
12	10	Sprzęgło klimatyzacji
13	–	–
14	–	–
15	20	Lewy reflektor HID
16	20	Prawy reflektor HID
18	50	z wyjątkiem 6,2 l: Wentylator chłodnicy nr 2
19	50	Wspomaganie kierownicy nr 2, wentylator chłodnicy (6,2 l (2015-2017))
20	30	Silnik wycieraczek
21	30	Spryskiwacze reflektorów
22	40	6,2 l: Pompa chłodzenia silnika
23	–	–
24	50	6,2 l (2018-2020): Wentylator chłodnicy
28	–	–
29	15	Moduł sterowania skrzynią biegów, elektroniczny moduł zmiany biegów
30	–	–
31	25	Moduł silnika
32	–	–
33	–	–
34	25	Moduł sterowania zespołem napędowym nr 1
35	20	Moduł sterowania zespołem napędowym nr 2
36	10	Moduł zapobiegający blokowaniu się hamulców, elektroniczna kontrola stabilności
37	10	Sterownik silnika, moduł sterujący 5-biegowej skrzyni biegów (2015-2022)
38	10	Moduł poduszki powietrznej
39	10	Moduł elektrycznego wspomagania kierownicy (ESP), przekaźnik sprzęgła AC, przekaźnik pompy próżniowej, przekaźnik pompy paliwa (2016), przekaźniki wentylatora chłodnicy
48	10	Moduł AWD, adaptacyjny tempomat (2015-2016), odłączana oś przednia
49	–	–
50	–	–
51	20	Pompa próżniowa
52	5	2017-2022: Rejs adaptacyjny
53	–	–
Przekaźnik
25	Pompa próżniowa
26	–
27	Rozrusznik
40	Odłączanie osi przedniej
41	Klaksony
42	Wycieraczka przednia nr 1
43	Sprzęgło klimatyzacji
44	Skrzynia biegów
45	Wycieraczka przednia nr 2
46	Reflektory HID — lewe
47	Wentylator chłodnicy nr 1
54	Pompa paliwowa
55	–
56	–
57	Wentylator chłodnicy nr 2
58	Wentylator chłodnicy nr 3
59	Zapłon Uruchom/Uruchom
60	Spryskiwacze reflektorów
61	–
62	–
63	Automatyczne wyłączanie (ASD) №1
64	–
65	Reflektory HID — prawe

Zobacz także: Dodge Avenger (2009-2010) - skrzynka bezpieczników i przekaźników

Schemat skrzynki bezpieczników przedziału bagażowego

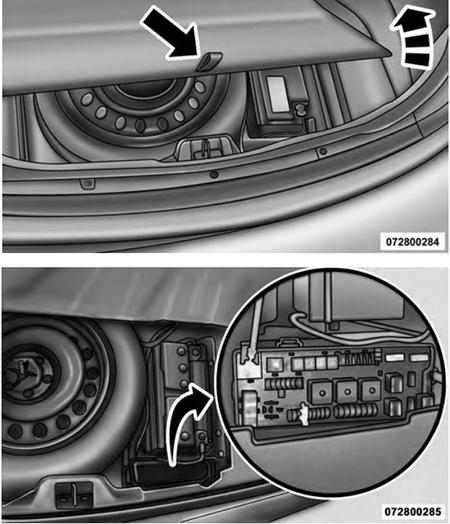

W bagażniku pod panelem dostępu do koła zapasowego znajduje się również rozdzielacz zasilania. To centrum zawiera bezpieczniki i przekaźniki. Położenie wnęki bezpiecznika i opisy są wydrukowane na wewnętrznej stronie pokrywy rozdzielnicy zasilania.

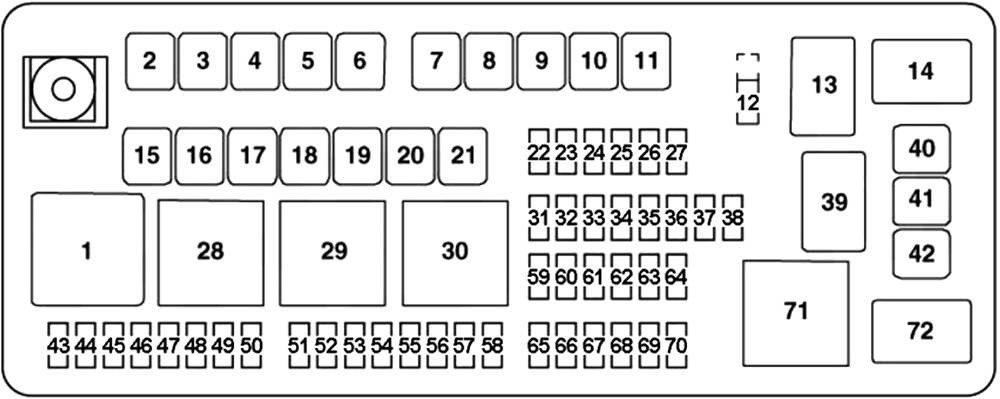

Dodge Challenger (2015-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
2	60	Przednie zasilanie PDC nr 1
3	–	–
4	60	Przednie zasilanie PDC nr 2
5	30	szyberdach
6	40	Oświetlenie zewnętrzne nr 1
7	40	Oświetlenie zewnętrzne #2
8	30	Oświetlenie wewnętrzne
9	40	Zasilanie zamków
10	30	Moduł sterujący drzwi kierowcy
11	30	Moduł sterujący drzwi pasażera
12	20	Konsola środkowa z dwoma portami USB z tyłu, tablica przyrządów z zapalniczką, IP APO (2020-2022), tylne złącze USB (2021)
15	40	Dmuchawa HVAC
16	–	–
17	–	–
18	20	Aktywny moduł tłumiący
19	–	–
20	–	–
21	30	6,2 l (2015): Pompa paliwowa
21	30	2016-2022: Pompa paliwa (z wyjątkiem 6,2 l SRT Demon 2018, 6,2 l SRT HO – 2019, 6,2 l ADR – 2020-2021)
22	10	2015: Zintegrowana konsola centralna
22	5	2018-2022: Moduł Cyber Gateway
23	10	Klapa wlewu paliwa, port diagnostyczny
24	10	2016-2022: Zintegrowana konsola centralna
25	10	Monitor ciśnienia w oponach
26	25	z wyjątkiem 6,2 l (2015 r.): Pompa paliwa
26	30	6,2 l (2015): Pompa paliwowa
27	25	Wzmacniacz
31	25	Fotele elektryczne
32	15	Moduł HVAC, klaster
33	15	Wyłącznik zapłonu, moduł koncentratora RF, zdalny rozruch (2020-2022), mod bezprzewodowy, moduł blokady kolumny kierownicy
34	10	Moduł kolumny kierownicy, zegar
35	5	Czujnik baterii
36	15	Elektroniczny zawór wydechowy
37	20	Radio
38	20	2015-2019: Gniazdko zasilania w podłokietniku, konsola Media Hub
38	20	2020-2022: Media Hub / Konsola APO
40	30	6,2 l: pompa paliwa (SRT Demon – 2018; SRT HO – 2019, ADR – 2020)
41	30	6,2 l: pompa paliwa (SRT Demon – 2018; SRT HO – 2019, ADR – 2020)
42	30	Odszranianie z tyłu
43	20	Moduł komfortowego siedzenia i kierownicy (podgrzewana kierownica, podgrzewane tylne siedzenia)
44	10	Asystent parkowania, martwy punkt, kamera cofania
45	15	Zestaw wskaźników, lusterko wsteczne, czujnik wilgotności (2015-2019), kamera skierowana do przodu (zjazd z pasa ruchu – 2017-2022), Cyber Gateway (2018-2019)
46	–	–
47	10	Adaptacyjne oświetlenie przednie, automatyczne światła drogowe (2015-2016), światła do jazdy dziennej
48	20	Aktywne zawieszenie
49	–	–
50	–	–
51	20	Przednie podgrzewane siedzenia, przednie wentylowane siedzenia (2017-2022)
52	10	Podgrzewane uchwyty na kubki, przełączniki podgrzewania tylnych siedzeń
53	10	Moduł HVAC, w czujniku temperatury samochodu
54	10	2015: Moduł poduszki powietrznej
55	–	–
56	–	–
57	–	–
58	10	2016-2022: Moduł poduszki powietrznej
59	–	–
60	–	–
61	20	2015: Zapalniczka
62	–	–
63	–	–
64	–	–
65	10	Moduł poduszki powietrznej
66	–	–
67	10	Czujnik deszczu i światła, szyberdach, wewnętrzne lusterko wsteczne, oświetlenie gniazdka elektrycznego (konsola środkowa)
68	10	2017-2022: Tylny USB
69	–	–
70	–	–
Przekaźnik
1	Uruchomienie zapłonu
13	–
14	–
28	Odszranianie z tyłu
29	Tylne szyby, system Run Sense, tylna osłona przeciwsłoneczna
30	Zapalniczki
39	–
71	Dmuchawa HVAC
72	Pompa paliwowa
