Schematy skrzynek bezpieczników i przekaźników – Dodge Caliber
Dotyczy pojazdów wyprodukowanych w latach:
2007, 2008.
Zapalniczka w Dodge Caliber to bezpiecznik numer 11 (Power Outlet), 13 (Acc Outlet Rear / Cigar Lighte) i 16 (2006-2008) (Acc Cigar Lighter) w skrzynce bezpieczników w komorze silnika.
Lokalizacja skrzynki bezpieczników
Zintegrowany moduł zasilania (skrzynka bezpieczników) znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

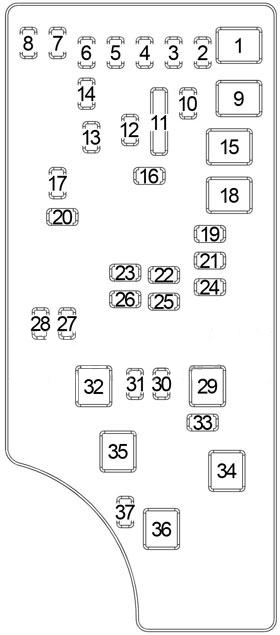

Przypisanie bezpieczników w IPM
| Wgłębienie |
Bezpiecznik kasetowy |
Mini bezpiecznik |
Opis |
| 1 |
Pusty |
|
Pusty |
| 2 |
|
15 A poł. niebieski |
Zasilanie ECU AWD/4WD |
| 3 |
|
10 A czerwony |
Zasilanie przełącznika hamulca CHMSL |
| 4 |
|
10 A czerwony |
Zasilanie wyłącznika zapłonu |
| 5 |
|
20 A żółty |
Przyczepa holownicza |
| 6 |
|
10 A czerwony |
LOD Sw/Pwr Mir/Ocm
Sterowanie Sdar;
Telefon bez użycia rąk. |
| 7 |
|
30 A zielony |
IOD Sense 1 |
| 8 |
|
30 A zielony |
IOD Sense 2 |
| 9 |
40 A zielony |
|
Fotele elektryczne |
| 10 |
|
20 A żółty |
Blokady zasilania CCN |
| 11 |
|
15 Amp lt niebieski |
Gniazdo zasilania |
| 12 |
|
20 A żółty |
Ign Run/Acc Inverter |
| 13 |
|
20 A żółty |
Pwr run/Acc Outlet RR |
| 14 |
|
10 A czerwony |
IOD CCN/Oświetlenie wewnętrzne |
| 15 |
40 A zielony |
|
Zasilanie akumulatora przekaźnika wentylatora RAD |
| 16 |
|
15 A poł. niebieski |
1GN Run/Acc Cigar Ltr;
Szyberdach. |
| 17 |
|
10 A czerwony |
IOD Feed Mod-Wcm |
| 18 |
40 A zielony |
|
Styk przekaźnika ASD PWR Feed |
| 19 |
|
20 A żółty |
Zasilanie Wzmacniacza PWR 1 i Wzmacniacza 2 |
| 20 |
|
15 A poł. niebieski |
Radio z kanałem IOD |
| 21 |
|
10 A czerwony |
Mod/Syrena w trybie LOD Feed |
| 22 |
|
10 A czerwony |
1GN RUN
Czujnik ciepła;
Klimatyzacja;
Kompasu. |
| 23 |
|
15 A poł. niebieski |
POL ASD Zasilanie przekaźnika 3 |
| 24 |
|
15 A poł. niebieski |
Zasilanie szyberdachu |
| 25 |
|
10 A czerwony |
Podgrzewane lusterko |
| 26 |
|
15 A poł. niebieski |
POL ASD Zasilanie przekaźnika 2 |
| 27 |
|
10 A czerwony |
1GN RUN Tylko zasilanie ORC |
| 28 |
|
10 A czerwony |
1GN RUN ORC/OCM Feed |
| 29 |
|
|
Ogrzewanie samochodu (bez bezpiecznika) |
| 30 |
|
20 A żółty |
Podgrzewane siedzenia |
| 31 |
|
10 A czerwony |
Sterowanie przekaźnikiem spryskiwaczy reflektorów |
| 32 |
30 Amp Różowy |
|
POL ASD Control Feed 1 |
| 33 |
|
10 A czerwony |
ABS MOD/J1962 Poł./PCM |
| 34 |
30 Amp Różowy |
|
Zasilanie zaworu ABS |
| 35 |
40 A zielony |
|
Zasilanie pompy ABS |
| 36 |
30 Amp Różowy |
|
Reflektor;
Sterowanie spryskiwaczem;
Inteligentne lusterko. |
| 37 |
|
25 Amp Naturalny |
110 Falownik |

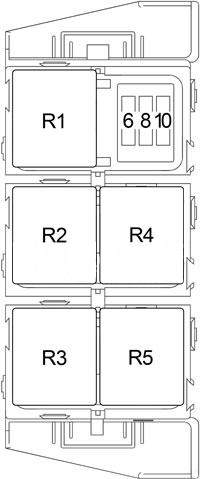

Przekaźniki
Numer
|
Ampery [A]
|
Opis |
| 6 |
25 |
Olej napędowy: Przekaźnik ogrzewania kabiny nr 2 |
| 8 |
25 |
Olej napędowy: Przekaźnik ogrzewania kabiny nr 1 |
| 10 |
50 |
Olej napędowy: Moduł świec żarowych |
| Przekaźnik |
| R1 |
Wentylator chłodnicy (niski/wysoki) |
| R2 |
Wentylator chłodnicy (seria/równoległy) |
| R3 |
Wentylator chłodnicy (średni/wysoki) |
