Schemat skrzynek bezpieczników i przekaźników – Daewoo Matiz
Dotyczy pojazdów nowych w latach:
2000, 2001, 2002, 2003, 2004, 2005.
Przedział pasażerski

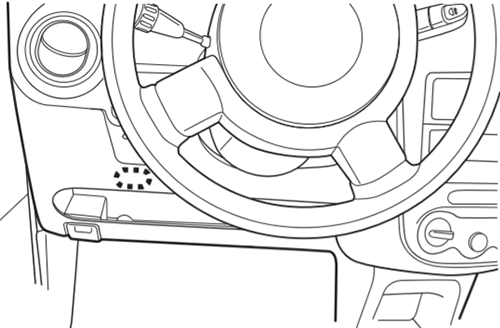

Blok bezpieczników znajduje się w dolnej części deski rozdzielczej po stronie kierowcy.
Aby zdjąć pokrywę bloku bezpieczników, naciśnij wypustki na pokrywie, a następnie zdejmij pokrywę. Aby założyć pokrywę, wciśnij ją z powrotem na miejsce.
| Numer |
Ampery [A] |
Opis |
| 1 |
15A |
światło dzienne |
| 2 |
10 A |
Wyświetlacz ostrzegawczy/wskaźnik świetlny |
| 3 |
10 A |
wewnętrzne światło |
| 4 |
15A |
Zamek drzwi |
| 5 |
10 A |
światło hamowania |
| 6 |
10 A |
Wycieraczka/spryskiwacz tylnej szyby |
| 7 |
10 A |
spryskiwacz przedniej szyby |
| 8 |
10 A |
światło cofania |
| 9 |
20 A |
silnik dmuchawy |
| 10 |
10 A |
Grupa |
| 11 |
10 A |
Poduszka powietrzna |
| 12 |
10 A |
okno elektryczne |
| 13 |
10 A |
kierunkowskazy |
| 14 |
15A |
układ sterowania silnikiem |
| 15 |
10 A |
Naprawa |
| 16 |
15A |
zapalniczka |
| 17 |
10 A |
Audio |
Komora silnika

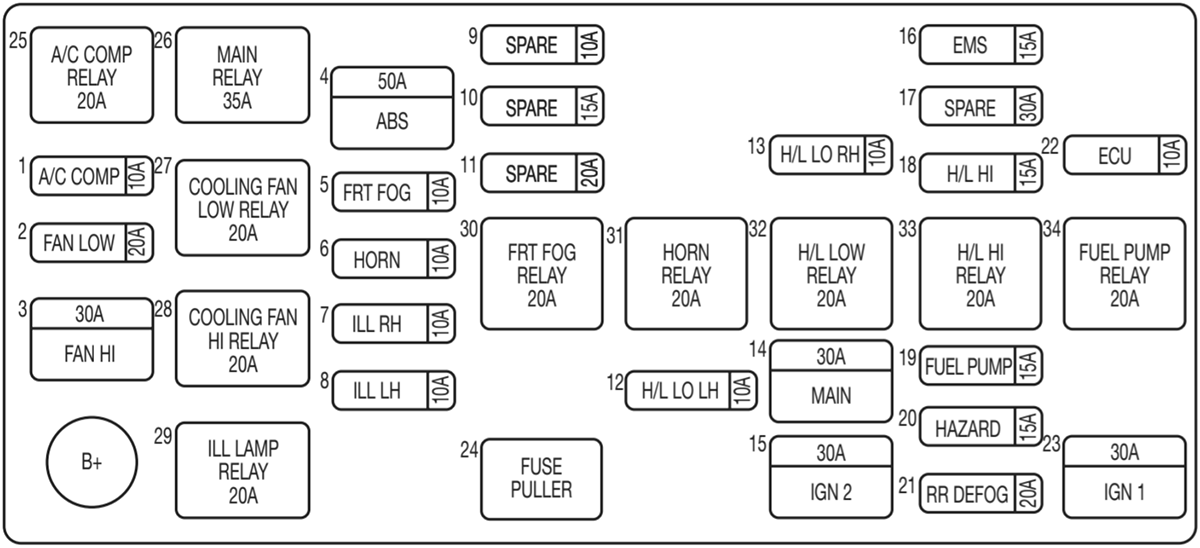

Blok bezpieczników w komorze silnika znajduje się obok akumulatora. Aby zdjąć pokrywę bloku bezpieczników, naciśnij wypustkę na pokrywie, a następnie ją wyciągnij.
| Numer |
Ampery [A] |
Opis |
| bezpieczniki |
| 1 |
10 A |
Sprężarka klimatyzacji |
| 2 |
20 A |
niski wentylator |
| 3 |
30A |
wysoki wentylator |
| 4 |
50A |
system zapobiegania blokady kół |
| 5 |
10 A |
przednie światła przeciwmgielne |
| 6 |
10 A |
Klakson |
| 7 |
10 A |
oświetlenie (po prawej) |
| 8 |
10 A |
Oświetlenie (po lewej) |
| 9 |
10 A |
Naprawa |
| 10 |
15A |
Naprawa |
| 11 |
20 A |
Naprawa |
| 12 |
10 A |
Światło mijania lewego reflektora |
| 13 |
10 A |
Prawy reflektor mijania |
| 14 |
30A |
Zasilanie główne (akumuAor) |
| 15 |
30A |
rozruch 2 |
| 16 |
15A |
układ sterowania silnikiem |
| 17 |
30A |
Naprawa |
| 18 |
15A |
światła drogowe |
| 19 |
15A |
pompa paliwowa |
| 20 |
15A |
Nagły wypadek |
| 21 |
20 A |
tylny odmgławiacz |
| 22 |
10 A |
jednostka sterująca silnika |
| 23 |
30A |
Rozruch 1 |
| 24 |
|
ściągacz bezpieczników |
| Przekaźniki |
| 25 |
20 A |
Sprężarka klimatyzacji |
| 26 |
35A |
Zasilanie główne (akumulator) |
| 27 |
20 A |
Niski wentylator chłodzący |
| 28 |
35A |
Wysoki wentylator chłodzący |
| 29 |
20 A |
oświetlenie wewnętrzne i zewnętrzne |
| 30 |
20 A |
przednie światła przeciwmgielne |
| 31 |
20 A |
Klakson |
| 32 |
20 A |
światła mijania |
| 33 |
20 A |
światła drogowe |
| 3. 4 |
20 A |
pompa paliwowa |
