Citroen Xm (1989-2000) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Citroen Xm

Dotyczy pojazdów wyprodukowanych w latach:

1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 i 2000.

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pod deską rozdzielczą.

Opis

1. 10 A – ABS
2. 10 A – Sygnały stop
3. 10 A – Sterowanie: podgrzewana szyba tylna, klimatyzacja, podgrzewane siedzenia
4. 5A – Wyświetlacz informacyjny
5. 30 A – Radio, deska rozdzielcza, matryca punktowa, czujnik temperatury
6. 5 A – Tylne światła przeciwmgielne
7. 10 A – Zawieszenie hydrauliczne
8. 5 A – Wyświetlacz
9. 30 A – Elementy sterujące: podgrzewana szyba tylna, wycieraczki przednie i tylne, klimatyzacja, elektryczne szyby przednie i tylne, wycieraczki przednie i tylne, dźwiękowe wskaźniki ostrzegawcze
10. 5 A – Oświetlenie dla: wyłączników sterowniczych, przyrządów, popielniczki, przednich świateł pozycyjnych, świateł awaryjnych
11. 10 A – Oświetlenie: tablica przyrządów, matryca wyświetlacza, zegar
12. 5A – Wyświetlacz informacyjny
13. 10 A – Lampki ostrzegawcze, gniazdo diagnostyczne
14. 5 A – Reostat światła tylnego (prawy)
15. 30 A – BEZPIECZNIK ZAPASOWY
16. 5 A – BEZPIECZNIK ZAPASOWY
17. 30 A – Tylne siedzenie
18. 5 A – Światło tylne (lewe)
19. 15 A – Lampa cofania, tablica przyrządów, gniazdo diagnostyczne, przekaźnik wyłączający sprężarkę, timer oświetlenia
20. 10 A – BEZPIECZNIK ZAPASOWY
21. 15 A – Przednie światła przeciwmgielne
22. BOCZNICA
23. Lokalizacja przerywanego bocznika zasilania — wyłączone
24. 20 A – Podgrzewany fotel przedni
25. 20 A – Szyberdach
26. 30 A – Elektryczne szyby tylne
27. 15 A – Przyrządy, oświetlenie wnętrza, ADC LED, komputer pokładowy, wyświetlacze, zegary, radio, alarmy i alarmy
28. 30 A – Przednie fotele elektryczne (prawa strona)
29. 20 A – BEZPIECZNIK ZAPASOWY
30. 30 A – Przedni fotel elektryczny (lewa strona)
31. 10 A – Interfejs temperaturowy – wtrysk
32. 30 A – Spryskiwacz reflektorów, sygnał
33. 30 A – Podgrzewana szyba tylna – Podgrzewane lusterka wsteczne
34. 30 A – Centralny zamek, blokada, Zawieszenie hydrauliczne
35. 30 A – Szyby przednie i zabezpieczenie przed przytrzaśnięciem
36. 30 A – Zapalniczki przednie i tylne

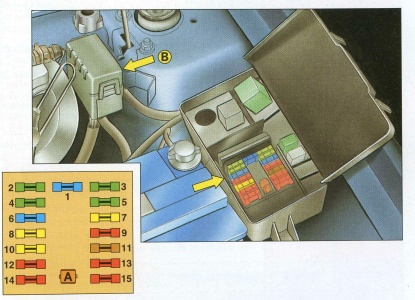

Komora silnika

W komorze silnika ta skrzynka bezpieczników znajduje się niedaleko akumulatora.

Opis

1. 15A – EBU
2. 30А – ABS
3. 30A – System wentylacji z wentylatorem elektrycznym
4. –
5. –
6. –
7. –
8. –
9. 10A – Prawy reflektor świateł drogowych
10. –
11. 10A – Lewy reflektor świateł drogowych
12. –
13. 10A – Lewy reflektor świateł mijania
14. –
15. 10A – Prawy reflektor świateł mijania
