Schematy skrzynek bezpieczników i przekaźników – Citroen Saxo

Dotyczy pojazdów wyprodukowanych w latach:

1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Przedział pasażerski

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie pod pokrywą ochronną, nad uchwytem zwalniania maski.

Opis

1. 5A – Deska rozdzielcza
2. 25A – Klimatyzacja – Podgrzewana szyba tylna – Podgrzewane lusterka
3. 25A –
4. 10A lub 30A – Lampka nawigatora – Zegar – Elektryczny podnośnik szyb – Elektryczne lusterka – Radiomagnetofon – Elektryczny. napęd włazu
5. 20A – Sygnał dźwiękowy – Lampka popielniczki – Wskaźnik temperatury silnika
6. 10A – Alarm
7. 15A – Światło stop – Sygnał wstecznego – Złącze diagnostyczne
8. 20A – Oświetlenie wnętrza – Pamięć magnetofonu – Gniazdo diagnostyczne – Pamięć zegara – Pilot
9. 20A – Silnik wycieraczek – Pompa spryskiwacza szyby
10. 30A –
11. 5A – Tylne światła przeciwmgielne
12. 5A – Światła postojowe – Prawy kierunkowskaz
13. 5A – Lewy kierunkowskaz
14. 5A – Przekaźnik wyłączenia sprężarki

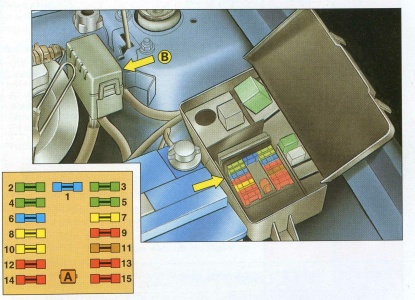

Komora silnika

Opis

1. 15A – EBU
2. 30А – ABS
3. 30A – System wentylacji z wentylatorem elektrycznym
4. 30А – ABS
5. 30A – Dodaj. wentylator
6. 15A – Przednie światła przeciwmgielne
7. 20A – Światła do jazdy dziennej
8. 20A – Spryskiwacz reflektorów
9. 10A – TNVD
10. 20A – Wskaźnik ABS
11. 5A – Czujnik tlenu
12. 10A – Lewy reflektor świateł mijania
13. 10A – Prawy reflektor świateł mijania
14. 10A – Lewy reflektor świateł drogowych
15. 10A – Prawy reflektor świateł drogowych.
