Citroën Jumpy/SpaceTourer (2020-2022) – skrzynka bezpieczników i przekaźników

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Citroën Jumpy/SpaceTourer

Dotyczy pojazdów wyprodukowanych w latach:

2020, 2021, 2022.

Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.

Pojazdy z kierownicą po prawej stronie: Skrzynka bezpieczników znajduje się w lewej części schowka.

Odepnij pokrywę, ciągnąc w lewym górnym rogu, a następnie w prawym.

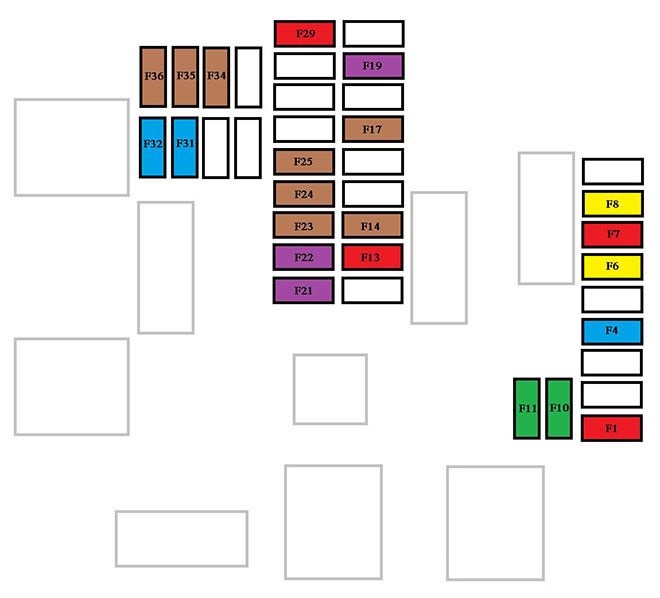

Citroën Jumpy SpaceTourer (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	10	Elektryczne wspomaganie kierownicy; Przełącznik sprzęgła.
F4	15	Klakson.
F5	20	Pompa spryskiwacza przód i tył.
F6	20	Pompa spryskiwacza przód i tył.
F7	10	Tylne gniazdo akcesoriów 12 V.
F8	20	Tylne wycieraczki pojedyncze lub podwójne.
F10/F11	30	Zamki przód i tył – zewnętrzne, wewnętrzne.
F13	10	Sterowanie klimatyzacją przednią; Sterowanie radiem; Dźwignia zmiany biegów; Wyświetlacz przezierny.
F14	5	Wezwania alarmowe
F17	5	Tablica przyrządów.
F19	3	Elementy sterujące przy kierownicy.
F21	3	System „Keyless Entry and Start” lub wyłącznik zapłonu.
F22	3	Czujnik deszczu i nasłonecznienia; Wielofunkcyjna kamera detekcyjna.
F23	5	Odpięty lub niezapięty pas bezpieczeństwa (ekran wyświetlacza).
F24	5	Ekran dotykowy; Kamera cofania; Czujniki parkowania.
F25	5	Poduszki powietrzne.
F29	20	System audio; Ekran dotykowy; Odtwarzacz CD; Nawigacja.
F31	15	System audio (akumulator +).
F32	15	Przednie gniazdo akcesoriów 12 V.
F34	5	System monitorowania martwego pola; Sterowanie elektryczne lusterek bocznych.
F35	5	Podgrzewane dysze spryskiwaczy; Regulacja wysokości wiązki reflektorów.
F36	5	Ładowarka do latarki; Tylna lampka sufitowa.

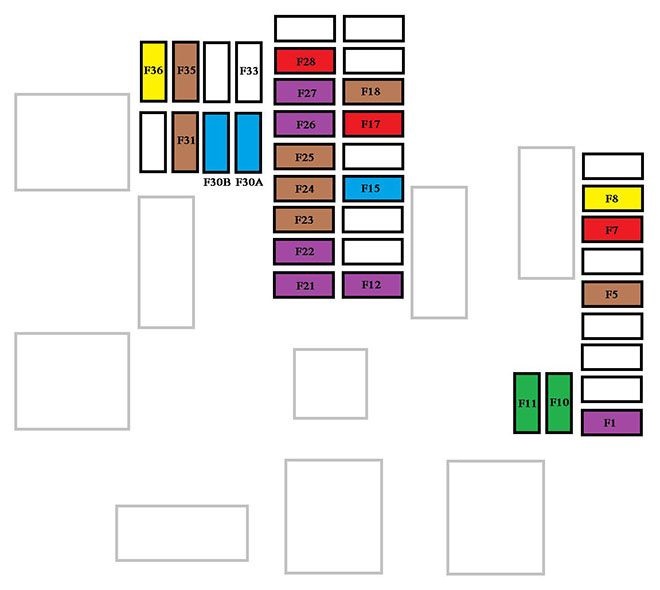

Citroën Jumpy SpaceTourer (2020-2022) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Funkcje
F1	3	System „Keyless Entry and Start” lub wyłącznik zapłonu.
F5	5	Ekran dotykowy; Kamera cofania; Czujniki parkowania.
F7	10	Tylne sterowanie klimatyzacją; Wzmacniacz Hi-Fi.
F8	20	Tylna wycieraczka pojedyncza lub podwójna.
F10/F11	30	Zamki przód i tył – zewnętrzne, wewnętrzne.
F12	3	Alarm.
F17	10	Tylne gniazdo akcesoriów 12 V.
F18	5	Wezwania alarmowe i pomocy.
F21	3	Ładowarka do latarki; Tylna lampka sufitowa.
F22	3	Lampka w schowku na rękawiczki; Tylne lampki sufitowe.
F23	5	System monitorowania martwego pola; Sterowanie elektryczne lusterek bocznych.
F24	5	Elementy sterujące przy kierownicy.
F25	5	Regulacja wysokości świateł przednich.
F26	3	Odpięty lub niezapięty pas bezpieczeństwa (ekran wyświetlacza).
F27	3	Czujnik deszczu i nasłonecznienia; Wielofunkcyjna kamera detekcyjna.
F28	10	Sterowanie klimatyzacją przednią; Sterowanie radiem; Dźwignia zmiany biegów; Wyświetlacz przezierny.
F30A lub B	15	System audio (akumulator +).
F31	5	Poduszki powietrzne.
F33	15	Przednie gniazdo akcesoriów 12 V.
F35	5	Tablica przyrządów.
F36	20	System audio; Ekran dotykowy; Odtwarzacz CD; Nawigacja.

Znajduje się w komorze silnika w pobliżu akumulatora.

Aby uzyskać dostęp, zwolnij dwa zatrzaski A, zdejmij pokrywę.

Numer	Ampery [A]	Opis
F12	5	Podgrzewane dysze spryskiwaczy.
F14	25	Przednia i tylna pompa spryskiwacza.
F15	5	Przedni radar i hamowanie awaryjne; Elektryczne wspomaganie kierownicy.
F17	10	Wbudowany interfejs systemowy.
F19	30	Silnik wycieraczki przedniej.
F20	15	Przednia i tylna pompa spryskiwacza.
F21	20	Pompa spryskiwacza reflektorów.
F22	15	Klakson.
F23	15	Reflektor świateł drogowych z prawej strony.
F24	15	Reflektor świateł drogowych z lewej strony.
