Schematy skrzynek bezpieczników i przekaźników – Citroën Jumper
Dotyczy pojazdów wyprodukowanych w latach:
2013, 2014, 2015.
Za zapalniczkę (gniazda zasilania) odpowiadają bezpieczniki nr 33 (gniazdo 12 V z tyłu), F44 (gniazdo zapalniczki – 12 V z przodu) w skrzynce bezpieczników deski rozdzielczej i bezpiecznik nr 56 (gniazdo 12 V z tyłu pasażera) w skrzynce bezpieczników w słupku drzwi. W wersji brytyjskiej – bezpiecznik nr 56 (gniazdo 12 V z tyłu pasażera) w skrzynce bezpieczników w słupku drzwi oraz bezpieczniki nr 9 (gniazdo 12 V z tyłu), nr 14 (gniazdo 12 V z przodu) i nr 15 (zapalniczka) w komorze silnika.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników deski rozdzielczej
Znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Przedział pasażerski
Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się w słupku drzwi pasażera (po prawej stronie).
Pojazdy z kierownicą po prawej stronie: Skrzynka bezpieczników znajduje się w słupku drzwi kierowcy (po prawej stronie).
Komora silnika
Odkręć nakrętki i przechyl skrzynkę, aby uzyskać dostęp do bezpieczników.
Przedział pasażerski

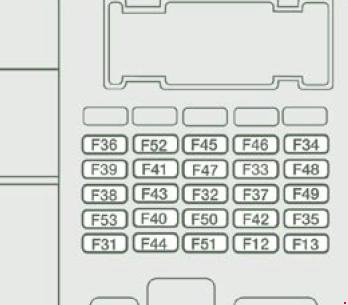

| Numer |
Ampery [A] |
Opis |
| 12 |
7,5 |
Reflektor świateł mijania z prawej strony |
| 13 |
7,5 |
Lewy reflektor świateł mijania |
| 31 |
7,5 |
Zasilanie przekaźnika |
| 32 |
10 |
Oświetlenie kabiny |
| 33 |
15 |
Tylne gniazdo 12 V |
| 34 |
– |
Nieużywany |
| 35 |
7,5 |
Lampy cofania;
Czujnik wody w oleju napędowym |
| 36 |
15 |
Sterowanie centralnym zamkiem;
Akumulator. |
| 37 |
7,5 |
Przełącznik świateł hamowania;
Trzecie światło hamowania;
Tablica przyrządów. |
| 38 |
10 |
Centralny zamek |
| 39 |
10 |
System audio;
Gniazdo diagnostyczne;
Syrena alarmowa;
Programowalne sterowanie ogrzewaniem dodatkowym;
Sterowanie klimatyzacją;
Tachograf;
Akumulator. |
| 40 |
15 |
Ogrzewany: tylna szyba (z lewej strony), lusterko boczne kierowcy |
| 41 |
15 |
Ogrzewane: tylna szyba (prawa strona), lusterko boczne pasażera |
| 42 |
7,5 |
Sterownik i czujnik ABS;
Czujnik ASR;
Czujnik ESP;
Włącznik świateł hamowania. |
| 43 |
30 |
Silnik wycieraczek szyby przedniej |
| 44 |
20 |
Zapalniczka -12 V gniazdo |
| 45 |
7,5 |
Sterowanie drzwiami |
| 46 |
– |
Nieużywany |
| 47 |
20 |
Elektryczny silnik szyb kierowcy |
| 48 |
20 |
Elektryczny silnik szyby pasażera |
| 49 |
7,5 |
System audio;
Elementy sterujące na desce rozdzielczej;
Elektrycznie sterowana szyba kierowcy. |
| 50 |
7,5 |
Zespół poduszek powietrznych i napinaczy wstępnych |
| 51 |
7,5 |
Tachograf;
Tempomat;
Sterowanie klimatyzacją. |
| 52 |
7,5 |
Opcjonalne zasilanie przekaźnika |
| 53 |
7,5 |
Tablica przyrządów;
Tylne światło przeciwmgielne. |
Skrzynka bezpieczników słupka drzwi
| Numer |
Ampery [A] |
Opis |
| 54 |
– |
Nieużywany |
| 55 |
15 |
Podgrzewane siedzenia |
| 56 |
15 |
Gniazdo 12 V pasażera z tyłu |
| 57 |
10 |
Programowalne ogrzewanie dodatkowe |
| 58 |
10 |
Boczne światła |
| 59 |
7,5 |
Zawieszenie pneumatyczne |
| 60 |
– |
Nieużywany |
| 61 |
– |
Nieużywany |
| 62 |
– |
Nieużywany |
| 63 |
10 |
Programowalny przełącznik dodatkowego ogrzewania |
| 64 |
– |
Nieużywany |
| 65 |
30 |
Programowalny dodatkowy wentylator grzewczy |
Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
40 |
Zasilanie pompy ABS |
| 2 |
50 |
Podgrzewacz wstępny na olej napędowy |
| 3 |
30 |
Stacyjka |
| 4 |
20 |
Programowalne ogrzewanie dodatkowe |
| 5 |
20 |
Wentylacja kabiny z programowalnym ogrzewaniem dodatkowym |
| 6 |
40/60 |
Maksymalna prędkość wentylatora kabiny |
| 7 |
40/50 |
Minimalna prędkość wentylatora kabiny |
| 8 |
40 |
Zespół wentylatora kabiny |
| 9 |
20 |
Pompa płynu do spryskiwaczy |
| 10 |
15 |
Klakson |
| 14 |
7,5 |
Prawa wiązka główna |
| 15 |
7,5 |
Lewa belka główna |
| 20 |
30 |
Pompa spryskiwacza reflektorów |
| 21 |
15 |
Zasilanie pompy paliwa |
| 23 |
30 |
Elektrozawory ABS |
| 30 |
15 |
Przednie światła przeciwmgielne |
2014
Przedział pasażerski
| Numer |
Ampery [A] |
Opis |
| 12 |
7,5 |
Reflektor świateł mijania w prawo |
| 13 |
7,5 |
Reflektor świateł mijania z lewej strony |
| 31 |
7,5 |
Zasilanie przekaźnika |
| 32 |
10 |
Oświetlenie kabiny |
| 33 |
15 |
Tylne gniazdo 12 V |
| 34 |
– |
Nieużywany |
| 35 |
7,5 |
Lampka cofania;
Czujnik wody w oleju napędowym. |
| 36 |
15 |
Sterowanie centralnym zamkiem;
Akumulator. |
| 37 |
7,5 |
Światło hamowania;
Trzecie światło hamowania;
Tablica przyrządów. |
| 38 |
10 |
Zasilanie przekaźnika |
| 39 |
10 |
Radio;
Gniazdo diagnostyczne;
Syrena alarmowa;
Programowalne ogrzewanie dodatkowe;
Sterowanie klimatyzacją;
Tachograf;
Akumulator. |
| 40 |
15 |
Odmgławianie: tylna szyba (po lewej), lusterko boczne po stronie kierowcy |
| 41 |
15 |
Odmgławianie: tylna szyba (prawa), lusterko boczne pasażera |
| 42 |
7,5 |
Sterownik i czujnik ABS;
Czujnik ASR;
Czujnik DSC;
Włącznik świateł hamowania. |
| 43 |
30 |
Silnik wycieraczek szyby przedniej |
| 44 |
20 |
Zapalniczka – przednie gniazdo 12 V |
| 45 |
7,5 |
Sterowanie drzwiami |
| 46 |
– |
Nieużywany |
| 47 |
20 |
Elektryczny silnik szyb kierowcy |
| 48 |
20 |
Elektryczny silnik szyby pasażera |
| 49 |
7,5 |
Sprzęt audio;
Elementy sterujące na desce rozdzielczej;
Elektrycznie sterowana szyba po stronie kierowcy. |
| 50 |
7,5 |
Zespół poduszek powietrznych i napinaczy wstępnych |
| 51 |
7,5 |
Tachograf;
Tempomat;
Sterowanie klimatyzacją. |
| 52 |
7,5 |
Opcjonalne zasilanie przekaźnika |
| 53 |
7,5 |
Tablica przyrządów;
Tylne światło przeciwmgielne. |
Skrzynka bezpieczników słupka drzwi
| Numer |
Ampery [A] |
Opis |
| 54 |
– |
Nieużywany |
| 55 |
15 |
Podgrzewane siedzenia |
| 56 |
15 |
Gniazdo 12 V pasażera z tyłu |
| 57 |
10 |
Programowalne ogrzewanie dodatkowe |
| 58 |
10 |
Boczne światła boczne |
| 59 |
7,5 |
Zawieszenie pneumatyczne |
| 60 |
– |
Nieużywany |
| 61 |
– |
Nieużywany |
| 62 |
– |
Nieużywany |
| 63 |
10 |
Programowalny przełącznik dodatkowego ogrzewania |
| 64 |
– |
Nieużywany |
| 65 |
30 |
Programowalny dodatkowy wentylator grzewczy |
Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
40 |
Zasilanie pompy ABS |
| 2 |
50 |
Jednostka wstępnego podgrzewania oleju napędowego |
| 3 |
30 |
Stacyjka |
| 4 |
20 |
Dodatkowe programowalne ogrzewanie |
| 5 |
20 |
Wentylacja kabiny z dodatkowym programowanym ogrzewaniem |
| 6 |
40/60 |
Maksymalna prędkość wentylatora kabinowego |
| 7 |
40/50 |
Minimalna prędkość wentylatora kabinowego |
| 8 |
40 |
Zespół wentylatora kabinowego |
| 9 |
20 |
Pompa płynu do spryskiwaczy |
| 10 |
15 |
Klakson |
| 14 |
7,5 |
Wiązka główna prawe |
| 15 |
7,5 |
Światła drogowe lewe |
| 18 |
7,5 |
Zarządzanie silnikiem |
| 19 |
7,5 |
Sprężarka klimatyzacji |
| 20 |
30 |
Pompa spryskiwacza reflektorów |
| 21 |
15 |
Zasilanie pompy paliwa |
| 23 |
30 |
Elektrozawory ABS |
| 30 |
15 |
Przednie światła przeciwmgielne |
