Schematy skrzynek bezpieczników i przekaźników – Citroën Jumper
Dotyczy pojazdów wyprodukowanych w latach:
2011, 2012.
Za zapalniczkę (gniazda zasilania) odpowiadają bezpieczniki nr 33 (gniazdo 12 V z tyłu), F44 (gniazdo zapalniczki – 12 V z przodu) w skrzynce bezpieczników deski rozdzielczej i bezpiecznik nr 56 (gniazdo 12 V z tyłu pasażera) w skrzynce bezpieczników w słupku drzwi. W wersji brytyjskiej – bezpiecznik nr 56 (gniazdo 12 V z tyłu pasażera) w skrzynce bezpieczników w słupku drzwi oraz bezpieczniki nr 9 (gniazdo 12 V z tyłu), nr 14 (gniazdo 12 V z przodu) i nr 15 (zapalniczka) w komorze silnika.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników deski rozdzielczej
Znajduje się w dolnej desce rozdzielczej (po lewej stronie).
Przedział pasażerski
Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się w słupku drzwi pasażera (po prawej stronie).
Pojazdy z kierownicą po prawej stronie: Skrzynka bezpieczników znajduje się w słupku drzwi kierowcy (po prawej stronie).
Komora silnika
Odkręć nakrętki i przechyl skrzynkę, aby uzyskać dostęp do bezpieczników.
Przedział pasażerski
| Numer |
Ampery [A] |
Opis |
| 12 |
7,5 |
Reflektor świateł mijania z prawej strony |
| 13 |
7,5 |
Lewy reflektor świateł mijania |
| 31 |
5 |
Zasilanie przekaźnika |
| 32 |
7,5 |
Oświetlenie wewnętrzne |
| 33 |
20 |
Czujnik akumulatora |
| 34 |
20 |
Oświetlenie wnętrza minibusa;
Światła awaryjne. |
| 36 |
10 |
System audio;
Gniazdo diagnostyczne;
Syrena alarmowa;
Programowalne sterowanie ogrzewaniem dodatkowym;
Sterowanie klimatyzacją;
Tachograf;
Akumulator. |
| 37 |
7,5 |
Przełącznik świateł hamowania;
Trzecie światło hamowania;
Tablica przyrządów. |
| 38 |
20 |
Centralny zamek |
| 42 |
5 |
Sterownik i czujnik ABS;
Czujnik ASR;
Czujnik ESP;
Włącznik świateł hamowania. |
| 43 |
20 |
Silnik wycieraczek szyby przedniej |
| 47 |
20 |
Elektryczny silnik szyb kierowcy |
| 48 |
20 |
Elektryczny silnik szyby pasażera |
| 49 |
5 |
System audio;
Elementy sterujące na tablicy rozdzielczej. |
| 50 |
7,5 |
Zespół poduszek powietrznych i napinaczy wstępnych |
| 51 |
5 |
Tachograf;
Tempomat;
Sterowanie klimatyzacją;
Światła cofania;
Czujnik wody w oleju napędowym. |
| 53 |
7,5 |
Panel przyrządów |
| 89 |
– |
Nieużywany |
| 90 |
7,5 |
Lewy reflektor świateł drogowych |
| 91 |
7,5 |
Prawy reflektor świateł drogowych |
| 92 |
7,5 |
Lewa lampa przeciwmgielna |
| 93 |
7,5 |
Reflektor przeciwmgłowy z prawej strony |
Skrzynka bezpieczników słupka drzwi
| Numer |
Ampery [A] |
Opis |
| 54 |
– |
Nieużywany |
| 55 |
15 |
Podgrzewane siedzenia |
| 56 |
15 |
Gniazdo 12 V |
| 57 |
10 |
Programowalne ogrzewanie dodatkowe |
| 58 |
15 |
Odmgławianie: lewa tylna szyba |
| 59 |
15 |
Odmgławianie: prawa tylna szyba |
| 60 |
– |
Nieużywany |
| 61 |
– |
Nieużywany |
| 62 |
– |
Nieużywany |
| 63 |
10 |
Programowalny przełącznik dodatkowego ogrzewania |
| 64 |
– |
Nieużywany |
| 65 |
30 |
Programowalny dodatkowy wentylator grzewczy |

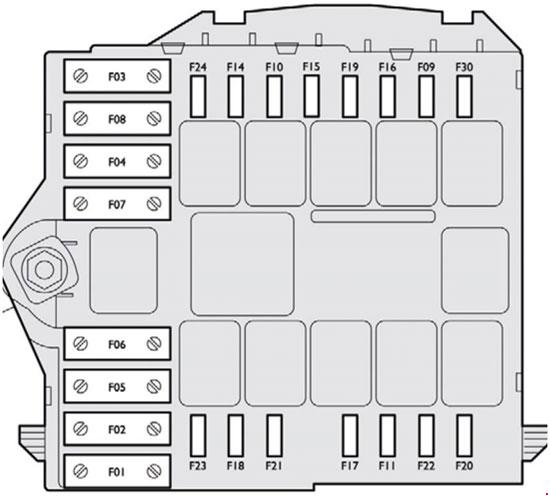

Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
40 |
Zasilanie pompy ABS |
| 2 |
50 |
Podgrzewacz wstępny na olej napędowy |
| 3 |
30 |
Stacyjka |
| 4 |
30 |
Pompa spryskiwacza reflektorów |
| 8 |
40 |
Zespół wentylatora kabiny |
| 9 |
15 |
Tylne gniazdo 12 V |
| 10 |
15 |
Klakson |
| 14 |
15 |
Przednie gniazdo 12 V |
| 15 |
10 |
Zapalniczka |
| 20 |
30 |
Pompa płynu do spryskiwaczy |
| 21 |
15 |
Zasilanie pompy paliwa |
| 24 |
15 |
Dodatkowy panel do karetki;
Lusterka. |
| 30 |
15 |
Odmgławianie |
